حسگر IR ضد نور خورشید برای موانع پارکینگ و دروازه های اتوماتیک - تشخیص 30 متر

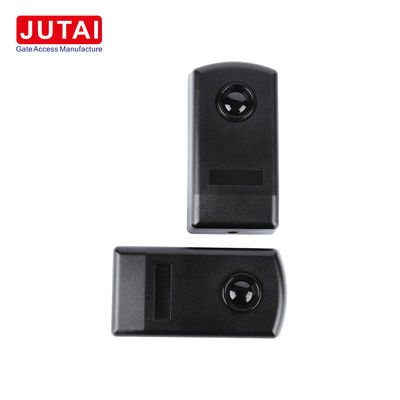

حسگر عکاسی مادون قرمز JUTAI IR - 20: شریک تشخیصی ایده آل شما در فضای باز

I. خلاصه
سنسور عکاسی مادون قرمز JUTAI IR - 20 یک دستگاه با کیفیت بالا است که برای ارائه تشخیص دقیق و قابل اعتماد در فضای باز در کاربردهای مختلف طراحی شده است.

II. ویژگی ها و پارامترهای فنی

الف. ویژگی های قابل توجه

1. ​کاربرد متنوع در سیستم های درب
   • این آشکارگر پرتو انفرادی به طور معمول در درب های خودکار مانند درب های کششی، شاتر و گاراژ استفاده می شود. تقویت کننده یکپارچه یک پرتو مادون قرمز را منتشر می کند که کمتر تحت تأثیر نور خارجی قرار می گیرد.
   • ویژگی خود تشخیص درهای کششی عملکرد یکپارچه را تضمین می کند. هنگامی که پرتو مسدود می شود، درب بسته شدن را متوقف می کند و عقب می افتد، سپس بسته شدن را پس از روشن شدن پرتو ادامه می دهد.
2. ​ساختمانی مقاوم در برابر آب و هوا
   • با رتبه بندی IP65 و پوشش لاستیکی، می تواند به تشعشعات ماوراء بنفش و ذرات خیس مقاومت کند، که آن را برای استفاده در فضای باز در تمام شرایط آب و هوایی مناسب می کند.
3. ​فاصله کشف طولانی شده
   • حداکثر محدوده شناسایی 20 متر دارد. حتی در ارتفاع کم، محدوده شناسایی قابل اعتماد 2 - 20 متر را حفظ می کند.
4. ​قطعات با کیفیت بالا برای عملکرد قابل اعتماد
   • لامپ های مادون قرمز آلمانی اطمینان از تشخیص فاصله پایدار و مقاومت نور را دارند، در حالی که رله های Omron ژاپنی قابلیت سازگاری با اپراتورهای مختلف در را ارائه می دهند. تولید پچ SMT کیفیت بسته را تضمین می کند.

B. جدول پارامترهای فنی

اصول کار
سنسور یک پرتو مادون قرمز را انتقال می دهد. وقتی یک شی وارد منطقه تشخیص می شود و پرتو را قطع می کند، سیگنال دریافت شده توسط گیرنده را تغییر می دهد.این تغییر باعث می شود مکانیسم خود تشخیص برای کنترل حرکت درببرای سیستم های امنیتی، یک پرتو قطع شده می تواند یک سیگنال هشدار ارسال کند.

IV. دستورالعمل نصب

1. پنل جلوي IR-20M رو بلند کن تا باز بشه
2. کابل ها را وارد محفظه های خود کنید و پایه را با استفاده از لنگرها یا پیچ های مناسب به دیوار ثابت کنید.
3. منبع برق را در محدوده 12 تا 24 ولت دی سی/ای سی وصل کنید.
4. چراغ قرمز گیرنده را چک کنید، باید با تنظیمات مناسب خاموش باشد. قطع کرنش باید روشن شود.
5. سنسور رو با پنل جلويش بپوشونيد و امنش کنيد
6. پاسخ رله را با قطع کردن پرتو چند بار تست کنید.

V. درخواست ها

1. ​دروازه و درب اتوماسیون
   • برای بدن دروازه ها و ضد سرقت در درها و پنجره ها استفاده میشه.
2. ​سیستم های امنیتی
   • مناسب برای تنظیمات امنیتی در موسسات آموزشی، مجتمع های تجاری، امکانات پزشکی و مناطق مسکونی.

VI. نتیجه گیری
سنسور JUTAI IR - 20 یک انتخاب قابل اعتماد برای نیازهای تشخیص در فضای باز است.
