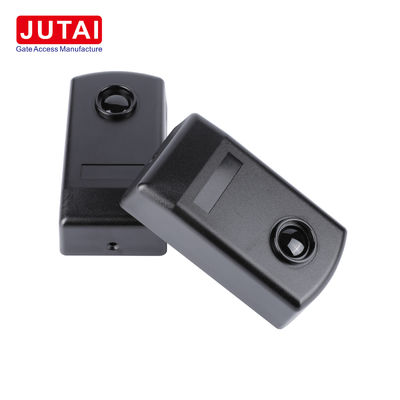

حسگر IR JUTAI 30m برای دریچه های سوئیچ و موانع خودرو

حسگر عکاسی مادون قرمز JUTAI IR-20: اطمینان از عالی بودن تشخیص در فضای باز

I. مقدمه
سنسور عکاسی مادون قرمز JUTAI IR - 20 یک دستگاه پیچیده است که برای پاسخگویی به خواسته های برنامه های تشخیص در فضای باز با دقت و قابلیت اطمینان طراحی شده است.

II. ویژگی ها و مشخصات

الف. ویژگی های برجسته

1. ​کاربرد گسترده در اتوماسیون درب
   • به عنوان یک آشکارساز پرتو انفرادی، کاربرد آن را در درب های مختلف خودکار پیدا می کند.تقویت کننده یکپارچه در واحد فرستنده و گیرنده یک پرتو مادون قرمز که مقاوم در برابر تداخل نور خارجی است را منتشر می کند.
   • عملکرد خود تشخیص برای درب های کششی بسیار مهم است. این عملکرد از طریق توقف و عقب نشینی در هنگام قطع شدن پرتو و ادامه بسته شدن پس از بازگرداندن پرتو، عملکرد ایمن درب را تضمین می کند.
2. ​مقاومت شدید در برابر آب و هوا
   • با درجه بندی IP65 و پوشش لاستیکی، می تواند در برابر سختی های محیط های بیرونی، از جمله قرار گرفتن در معرض نور خورشید، باران و گرد و غبار مقاومت کند.
3. ​محدوده ی تشخیص طولانی
   • حداکثر محدوده تشخیص 20 متر امکان پوشش موثر در مناطق بزرگ را فراهم می کند. در ارتفاع نصب پایین، هنوز هم یک محدوده تشخیص قابل اعتماد 2 - 20 متر را حفظ می کند.
4. ​قطعات با کیفیت بالا برای عملکرد ثابت
   • لامپ های مادون قرمز آلمان تشخیص فاصله و مقاومت نور پایدار را فراهم می کنند، در حالی که رله های Omron ژاپنی ادغام بی نقص را با اپراتورهای مختلف درب تضمین می کنند.تولید SMT تضمین کیفیت دسته.

ب. جزئیات پارامترهای فنی

۳. نحوه کار
سنسور با انتقال یک پرتو مادون قرمز کار می کند. وقتی یک شی در منطقه تشخیص مانع از این پرتو می شود، سیگنال دریافت شده توسط گیرنده را تغییر می دهد.این تغییر، مکانیسم خود تشخیصی را برای کنترل حرکت درها تحریک می کند.در سيستم هاي امنيتي، مي تونه سيگنال هشداري رو در صورت وقفه اشعه فعال کنه.

IV. دستورالعمل نصب

1. پنل جلوي IR-20M رو باز کن
2. کابل ها را در محفظه های مربوطه قرار دهید و پایه را با استفاده از روش مناسب نصب به دیوار متصل کنید.
3. منبع برق را در محدوده ولتاژ مشخص شده وصل کنید.
4. بررسی وضعیت LED قرمز در گیرنده؛ آن را باید با موقعیت صحیح خاموش شود. قطع کرن باید LED را فعال کند.
5. سنسور رو با پنل جلويش بپوشونيد و درستش کنيد
6. پاسخ رله را با قطع مکرر پرتو آزمایش کنید.

V. زمینه های کاربرد

1. ​دروازه و درب اتوماسیون
   • ایده آل برای تحرک بدن در دروازه ها و شناسایی ضد سرقت در درها و پنجره ها
2. ​سیستم های امنیتی
   • مناسب برای تنظیمات امنیتی در مدارس، ساختمان های تجاری، بیمارستان ها و خانه ها.

خلاصه
سنسور JUTAI IR - 20 یک راه حل قابل اعتماد و کارآمد برای وظایف تشخیص در فضای باز است.
