IP65 حسگر IR مقاوم در برابر نور خورشید برای درهای کشویی و درب های خودکار

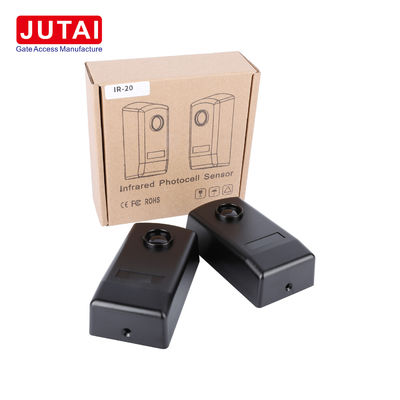

حسگر عکاسی مادون قرمز JUTAI IR - 20: یک راه حل قابل اعتماد برای تشخیص در فضای باز

I. خلاصه
سنسور عکاسی مادون قرمز JUTAI IR - 20 یک دستگاه پیشرفته است که برای کاربردهای بیرونی طراحی شده است و قابلیت تشخیص دقیق در سناریوهای مختلف را ارائه می دهد.

II. ویژگی ها و جزئیات فنی

A. ویژگی های کلیدی

1. ​دامنه کاربرد متنوع
   • این آشکارگر پرتو انفرادی به طور گسترده ای در درب های خودکار مانند درب های کششی، شاتر و گاراژ و همچنین پنجره ها استفاده می شود.شامل یک فرستنده و گیرنده با یک تقویت کننده یکپارچه است که پرتوی مادون قرمز را منتشر می کند.
   • ویژگی خود تشخیص یک جنبه برجسته است، به ویژه برای درب های کششی. هنگامی که پرتو قطع می شود، درب متوقف می شود و به طور کامل عقب می افتد، و تنها زمانی که پرتو بازگردد، دوباره بسته می شود..
2. ​طراحی مقاوم در برابر آب و هوا
   • با درجه بندی IP65 و پوشش لاستیکی ، می تواند به دلیل مقاومت در برابر تشعشع ماوراء بنفش و ذرات خیس ، شرایط بیرونی خشن مانند باران و طوفان های گرد و غبار را تحمل کند.
3. ​محدوده کشف گسترش یافته
   • قادر به تشخیص اشیاء در محدوده حداکثر 20 متر است. حتی در ارتفاع پایین (20 تا 40 سانتی متر از سطح زمین) ، محدوده تشخیص قابل اعتماد 2 تا 20 متر را حفظ می کند.
4. ​قطعات با کیفیت بالا برای عملکرد بهینه
   • لامپ های مادون قرمز مارک آلمان اطمینان از تشخیص فاصله پایدار و مقاومت نور را تضمین می کنند، در حالی که رله های Omron ژاپنی مطابقت را با اپراتورهای مختلف درب تضمین می کنند.تولید پیچ SMT کیفیت تولید دسته را تضمین می کند.

B. جدول پارامترهای فنی

اصول کار
سنسور با انتشار یک پرتو مادون قرمز از فرستنده کار می کند. هنگامی که یک شی وارد منطقه تشخیص می شود و این پرتو را قطع می کند، باعث تغییر سیگنال دریافت شده توسط گیرنده می شود.در کاربردهایی مثل درب های کشوییبرای سیستم های امنیتی، پرتو قطع شده می تواند یک سیگنال هشدار به میزبان ارسال کند.

IV. مراحل نصب

1. با بلند کردن پنل جلویی، IR-20M را باز کنید.
2. کابل ها را در محفظه آنها قرار دهید و پایه را با استفاده از لنگر یا پیچ مناسب بسته به سطح نصب به دیوار متصل کنید.
3. منبع برق را در محدوده 12 تا 24 ولت دی سی/ای سی وصل کنید.
4. چراغ قرمز گیرنده را بررسی کنید، باید با موقعیت و تراز مناسب خاموش باشد. قطع کرنش باید روشن شود.
5. با پنل جلويش رو بپوشونيد و با پیچ ها قفلش کنيد
6. پاسخ رله رو با قطع اشعه چند بار امتحان کن

V. درخواست ها

1. ​دروازه و درب اتوماسیون
   • استفاده می شود برای تحریک بدن در موانع پارکینگ، دروازه ها و غیره، و به عنوان تشخیص ضد سرقت برای پنجره ها و درب ها.
2. ​سیستم های امنیتی
   • مناسب برای تنظیمات امنیتی در موسسات آموزشی، مناطق تجاری، امکانات پزشکی و ساختمان های مسکونی.

VI. نتیجه گیری
سنسور JUTAI IR - 20 یک انتخاب قابل اعتماد برای تشخیص در فضای باز است، عملکرد پایدار و نصب آسان را ارائه می دهد.
