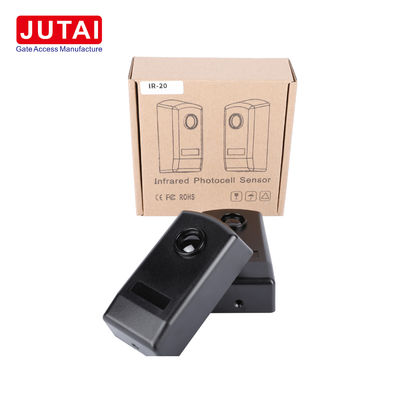

سنسور فوتوکسل مادون قرمز ضد آب و هوا در فضای باز برای دروازه های مانع با محدوده 30 متری

حسگر عکاسی مادون قرمز JUTAI IR - 20: ایده آل برای کاربردهای تشخیص در فضای باز

I. مقدمه

حسگر عکاسی مادون قرمز JUTAI IR - 20 یک دستگاه بسیار قابل اعتماد و چند منظوره است که برای طیف گسترده ای از نیازهای تشخیص در فضای باز طراحی شده است.سیستم های هشدار امنیتی، یا برنامه های ضد سرقت، این سنسور عملکرد عالی ارائه می دهد.

II. ویژگی ها و پارامترهای فنی

A. ویژگی ها

1. ​کاربرد های گوناگون
   • آشکارساز های پرتو انفرادی مانند JUTAI IR - 20 معمولاً در درب های کشویی خودکار، درب های شاتر، درب های گاراژ، پنجره ها و غیره استفاده می شوند.شامل یک فرستنده و گیرنده با یک تقویت کننده یکپارچه است که یک پرتو مادون قرمز را منتشر می کند.
   • توانایی خود تشخیص سنسور IR - 20 به خصوص برای درهای کششی مفید است. هنگامی که پرتو خود تشخیص قطع شود، در بسته نمی شود و به طور کامل عقب می افتد.وقتي که پرتو برگردد، در دوباره بسته می شود تا اینکه دوباره کاملا بسته شود.
2. ​مقاومت در برابر آب و هوا
   • با درجه بندی IP65 و پوشش لاستیکی، بسیار مقاوم در برابر اشعه ماوراء بنفش و ذرات خیس کننده است، که آن را برای محیط های بیرونی مناسب می کند.طوفان های گرد و غبار، و سایر شرایط آب و هوایی سخت.
3. ​محدوده تشخیص گسترده
   • حداکثر محدوده تشخیص 20 متر است که می تواند با توجه به نیازهای مختلف نصب تنظیم شود.می تونه محدوده ی قابل اطمینان تشخیص را در عرض 2 تا 20 متر حفظ کنه.
4. ​اجزای با کیفیت بالا
   • لامپ های مادون قرمز از مارک های آلمانی برای اطمینان از تشخیص فاصله پایدار و مقاومت نور استفاده می کنند. رله ها از مارک Omron ژاپن برای سازگاری با اپراتورهای مختلف درب استفاده می کنند.تولید پیچ SMT برای اطمینان از کیفیت و دقت تولید دسته استفاده می شود.

B. جدول پارامترهای فنی

اصول کار

حسگر JUTAI IR - 20 بر اساس قطع یک پرتو مادون قرمز کار می کند. فرستنده یک پرتو مادون قرمز باریک (نوع I یا II) را منتشر می کند.که برای مقابله با تداخل نور خارجی طراحی شده استهنگامی که یک جسم در منطقه تشخیصی که توسط فرستنده و گیرنده تعریف شده حرکت می کند، شعاع مادون قرمز را قطع می کند. این قطع باعث تغییر سیگنال دریافت شده توسط گیرنده می شود.در مورد کاربردهایی مثل درب های کشوییبرای سیستم های هشدار امنیتی، وقفه اشعه می تواند یک سیگنال هشدار را تحریک کند که به میزبان هشدار امنیتی منتقل می شود.

IV. دستورالعمل نصب

1. برای باز کردن IR-20M، پانل جلویی سلول نور را بالا ببرید.
2. کابل ها رو وارد محفظه شون کنيد و پايه رو به ديوار وصل کنيد
   • در صورت نصب روی دیوار، سه سوراخ 5 ø سوراخ کنید و لنگرهای پیچ مناسب را نصب کنید.
   • اگر بر روی فلز نصب می شود، سه سوراخ 3 ø را برای نصب با پیچ های خودکار سوراخ کنید.
3. وصلات الکتريکي رو درست کنيد سلول هاي فتو با ولتاژ بين 12 تا 24 ولت DC/AC
4. اگر موقعیت، تراز و اتصال درست باشد، LED قرمز روی گیرنده خاموش می شود. هر بار که شعاع قطع شود، LED قرمز روشن می شود.
5. فتوسل رو با پنل جلويش بپوشونيد
6. چند بار اشعه رو قطع کن تا پاسخ رله رو چک کني
7. پنل هاي جلويي رو با پیچ هاي فراهم شده درست کنيد

V. درخواست ها

1. ​دروازه و درب اتوماسیون
   • این دستگاه می تواند به عنوان یک دستگاه تحریک کننده بدن برای موانع پارکینگ، دروازه های پیاده روی و دروازه های وسایل نقلیه کار کند. همچنین برای تشخیص پنجره، درب و راهرو ضد سرقت مناسب است.
2. ​سیستم های امنیتی
   • ایده آل برای ادغام در تنظیمات امنیتی در موسسات آموزشی، مجتمع های تجاری، امکانات پزشکی، ساختمان های مسکونی و غیره.محدوده تشخیص پایدار تشخیص دقیق نفوذ حتی در محیط های بیرونی را تضمین می کند.

VI. نتیجه گیری

حسگر عکاسی مادون قرمز JUTAI IR - 20 یک دستگاه با کیفیت بالا، قابل اعتماد و مقاوم در برابر آب و هوا است که طیف گسترده ای از کاربردهای مکانیزم های باز کردن دروازه و سیستم های امنیتی را ارائه می دهد.ویژگی های پیشرفته آن، عملکرد پایدار و نصب آسان آن را به یک انتخاب عالی برای نیازهای تشخیص بیرونی مختلف تبدیل می کند.
