جزئیات محصول
| رتبه بندی IP | IP67 | حس کردن فاصله | 8 متر |
|---|---|---|---|
| شماره اشعه مادون قرمز | 16 پرتو | ویژگی | مقاوم در برابر خوردگی |
| ولتاژ تغذیه | DC12-24v | دمای عملیاتی | -20 ~ 60 ℃ |
| جریان عملیاتی | <50mA | خروجی | No/NC، COM |
| جریان کار | <20mA@DC12V | مشخصات | 200*2.1*1.5 سانتی متر |
| برجسته کردن | پرده نور پوششی ip67,2000mm پرده نور خالی,16 شعاع نور ایمنی پرده روشن |
||
توضیحات محصول

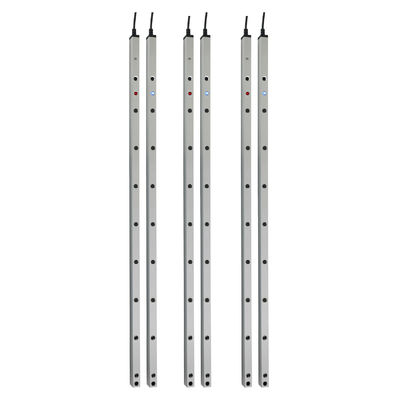

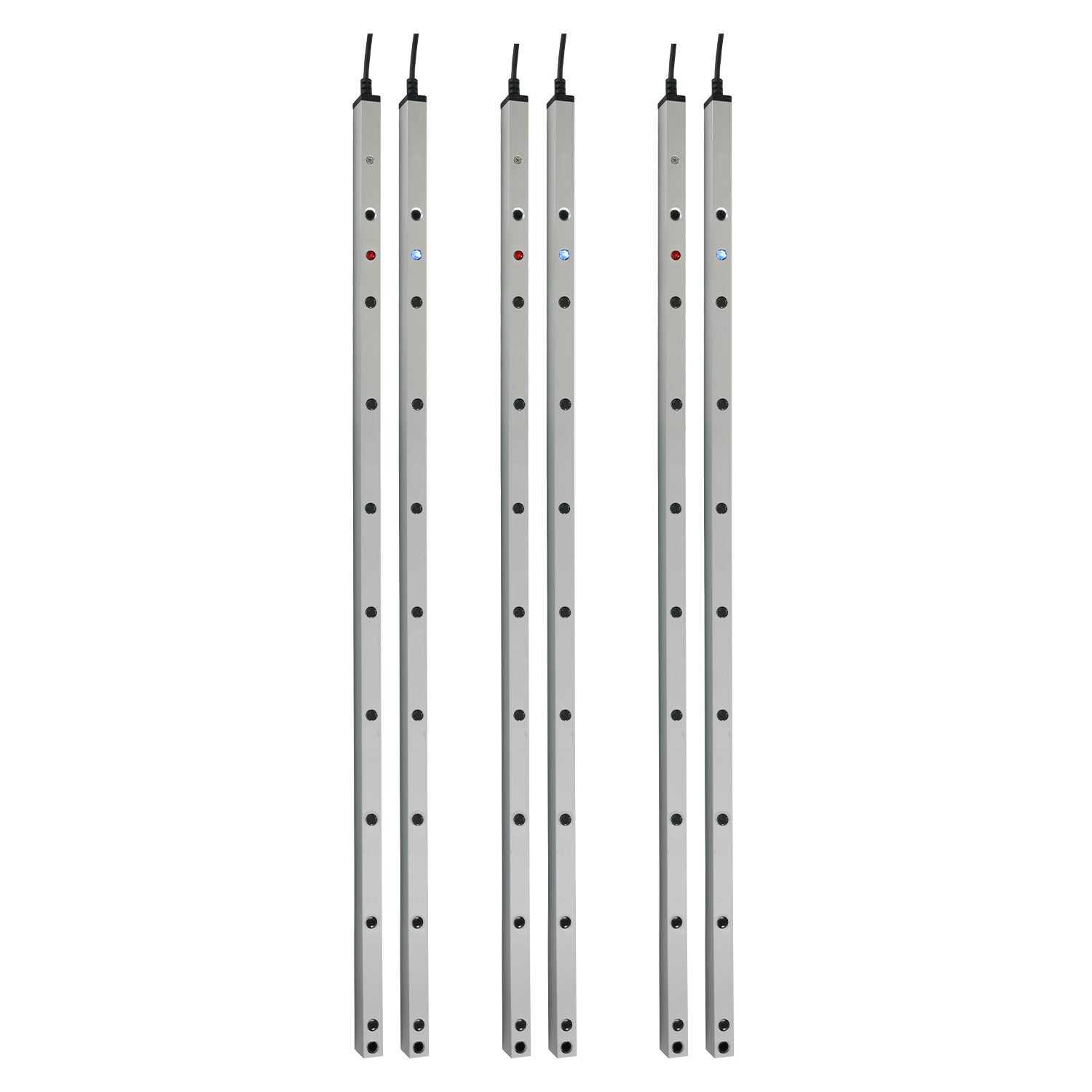

پرده نوری ایمنی CL20-16L با 16 پرتو، طول 2000 میلیمتر، ضد آب IP67
سنسور پرده نوری مادون قرمز ایمنی CL20-16L با قابلیت مسدودسازی برای دربهای صنعتی
مرور کلی محصول
پرده نوری ایمنی JUTAI مدل CL20-16L با ایجاد یک پرتو نور بین فرستنده و گیرنده، یک مانع محافظ ایجاد میکند. هنگامی که یک جسم یا شخص وارد ناحیه شبکه میشود، پرتو نور قطع شده و بلافاصله سیستم ایمنی را برای انجام اقدامات لازم فعال میکند. این محصول که معمولاً در نقاط حیاتی ماشینآلات مانند دربها، دربهای اتوماتیک و تجهیزات بالابر نصب میشود، امکان تشخیص فوری خطرات احتمالی له شدن را فراهم میکند. این محصول به طور گسترده در محیطهای صنعتی و تجاری مورد استفاده قرار میگیرد و به عنوان یک عنصر حیاتی در سیستمهای اتوماسیون که سطوح بالای ایمنی در آنها ضروری است، عمل میکند.
حالتهای عملکرد
حالت مسدودسازی (Blanking Mode)
پرده نوری ایمنی در شکاف درب نصب میشود. در حین بسته شدن عادی درب، پرتوهای نور به صورت متوالی از بالا به پایین مسدود میشوند. سیستم این مسدودسازی متوالی را به عنوان عملیات عادی بسته شدن درب تفسیر میکند. با این حال، اگر جسمی در حین بسته شدن درب از زیر عبور کرده و پرتو نور را مسدود کند، درب بلافاصله باز میشود.
حالت عادی (Normal Mode)
هنگامی که پرده نوری در هر دو سمت داخلی و خارجی درب با درب بسته نصب میشود، پرتوهای نور عبور نمیکنند. در این پیکربندی، صرف نظر از اینکه کدام پرتو نور در پرده مسدود شود، سیستم بلافاصله سیگنال باز شدن درب را تولید میکند.
مشخصات فنی
- اجزاء: شامل فرستنده و گیرنده
- محدوده عملکرد: 1 تا 8 متر
- ارتفاع محافظت: حداکثر 1820 میلیمتر در هر دو حالت مسدودسازی و عادی
- جنس بدنه: ساختار آلیاژ آلومینیوم برای دوام و مقاومت در برابر محیط
مزایای کلیدی
- سازگاری با محیط: ایدهآل برای دربهای سردخانه و محیطهای مرطوب با محدوده دمایی تا -25 درجه سانتیگراد
- نصب ساده: حذف نیاز به جعبه کنترل سیم همزمان، سادهسازی فرآیند نصب
- پاسخ سریع: سرعت پاسخگویی سریع 0.03 ثانیه برای جلوگیری از حوادث
- مقاومت در برابر تداخل: مقاومت عالی در برابر نور خورشید و تداخل الکترومغناطیسی
- گزینه سفارشیسازی: پشتیبانی از سفارشیسازی تعداد برای برآورده کردن الزامات خاص پروژه
پارامترهای فنی
| پارامترها | گیرنده | فرستنده |
|---|---|---|
| جریان کاری | <20mA@DC12V | <65mA@DC12V |
| ولتاژ کاری | DC12-24V | DC12-24V |
| محدوده عملکرد | 1-8m | 1-8m |
| حداکثر ارتفاع محافظت | 1820mm (هر دو حالت) | 1820mm (هر دو حالت) |
| خروجی | NO/NC, .COM | - |
| وضعیت LED | نور قرمز (جسم مسدود شده)، نور آبی (مسدود نشده)، چشمک زدن نور آبی (اولین روشن شدن، فرستنده و گیرنده همتراز نیستند) | نور آبی ثابت (عادی)، چشمک زدن سریع نور قرمز (ولتاژ کمتر از 9 ولت، بالاتر از 28 ولت) |
| تعداد فتوسلها | 8 | 8 |
| دمای کاری | -20°C ~ +60°C | -20°C ~ +60°C |
| سطح حفاظت | IP67 | IP67 |
| جنس بدنه | آلیاژ آلومینیوم | آلیاژ آلومینیوم |
نکته: در عرض یک دقیقه پس از روشن شدن، سیم سبز پنج بار به GND گیرنده لمس شود (چراغ قرمز چشمک میزند) و سیم زرد به NC تبدیل میشود.
راهنمای عیبیابی
| عیبیابی | علائم خطا | راه حلها |
|---|---|---|
| چراغهای چشمک زن کند پس از روشن شدن | فرستنده و گیرنده همتراز نیستند | همترازی را مجدداً تنظیم کنید |
| چراغ قرمز چشمک زن سریع (انتهای فرستنده) | ولتاژ در انتهای فرستنده کمتر از 9 ولت یا بالاتر از 28 ولت است | ولتاژ را بررسی و تنظیم کنید |
| پرده نوری عادی است، اما درب هیچ عملکرد ضد له شدگی ندارد | خطای سیمکشی | سیمکشی را بررسی و اصلاح کنید |
| قابلیت ورود به حالت پنهانسازی وجود ندارد | 1. نشت نور در حین پایین آمدن درب باعث مسدود شدن ناپیوسته پرتو میشود 2. پایینترین پرتو مسدود شده است 3. درب پایینی/مانع حداقل فاصله لازم برای مسدودسازی پیوسته را ندارد |
مشکل خاص را شناسایی و برطرف کنید |
اقدامات احتیاطی ایمنی مهم:
- کابلهای اتصال را دور از هادیهای ولتاژ بالا یا جریان بالا نگه دارید
- اطمینان حاصل کنید که درب پایینی یا جسم مانع حداقل فاصله مورد نیاز برای مسدودسازی پیوسته را رعایت میکند
- پنجرههای فرستنده و گیرنده را با پارچه خشک و نرم پاک کنید تا از تأثیر کثیفی بر عملکرد جلوگیری شود
- پرده نوری را خم نکنید یا نپیچانید
- از قرار گرفتن مستقیم نور خورشید یا سایر منابع نور مادون قرمز بر روی گیرنده خودداری کنید
- از خراشیدن سطح لنزهای مادون قرمز خودداری کنید
