110-240V Single Channel Boom Barrier Loop Sensor LD-100 دستگاه شناسایی خودرو

1. مقدمه:
   • رصد کننده حلقه دروازه های مانع پارکینگ یک سنسور است که به طور خاص برای دروازه های مانع پارکینگ طراحی شده است و قادر به شناسایی و تشخیص موثر همه انواع وسایل نقلیه است.از جمله وسایل نقلیه بزرگ، کامیون ها، موتورسیکلت ها و بیشتر، تضمین کردن باز و بسته شدن اتوماتیک دروازه.
2. ویژگی ها:
   • دتکتور خودرو تک کانال
3. مزایا:
   • طیف وسیعی از سنجش و حساسیت بالا: با طیف سنجش از 15 تا 2000μH و حساسیت بالا، وسایل نقلیه مختلف را با دقت تشخیص می دهد و عملکرد قابل اعتماد تشخیص را تضمین می کند.
   • عملکرد تنظیم مجدد خودکار: سنسور در صورت خرابی به طور خودکار تنظیم مجدد می کند، نیاز به مداخله دستی را از بین می برد و ثبات و قابلیت اطمینان سیستم را افزایش می دهد.
   • انتخاب سطح تشخیص چندگانه: با 16 سطح قابل انتخاب که از 0.008٪ DL / L تا 2.50٪ DL / L می باشد، می تواند با توجه به الزامات خاص تنظیم شود.مناسب برای سناریوهای کاربردی مختلف.
   • 40000V محافظت از صاعقه: مجهز به محافظت قوی 40000V از صاعقه، به طور موثر سنسور را در برابر آسیب ناشی از صاعقه محافظت می کند.
   • طیف گسترده ای از محیط های عملیاتی: مناسب برای طیف گسترده ای از محیط های عملیاتی، با طیف دمایی از -40 °C تا +70 °C، اطمینان از عملکرد پایدار حتی در شرایط آب و هوایی سخت.

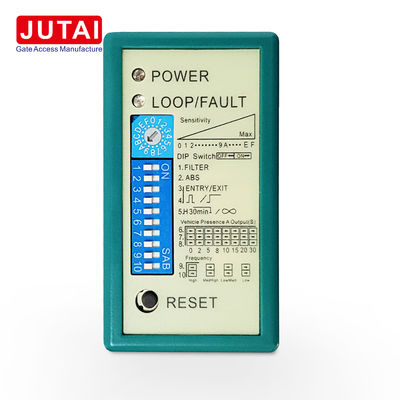

نشان دهنده و سوئیچ:

• چراغ برق: چراغ برق قرمز نشان می دهد "Power ON".
• تشخیص LED:
  • به طور مداوم روشن: نشان دهنده شناسایی وسیله نقلیه است.
  • چشمک زدن آهسته: نشان می دهد که حلقه کوتاه است یا تعداد پیچ ها پس از حلقه کافی نیست.
  • چشمک زدن سریع: نشان می دهد که حلقه باز است یا بعد از حلقه بیش از حد پیچ خورده است.
• سوئیچ 1 (ترمپوت) ، انتخاب حساسیت:
  • حساسیت حلقه را می توان با استفاده از ترومپوت با برچسب "حساسیت" تنظیم کرد.کاربر می تواند 16 تنظیمات مختلف را با چرخش trimpot با 0 به حداقل حساس و "F" به حساس ترین انتخاب کنید.
• سوئیچ2 (تنظیمات دیپ سوئیچ):
  • DIP1 و DIP2 تنظیم عملکردهای ویژه:
    • DIP1 ON: خروجی دارای تاخیر 2 ثانیه است. (بدون خروجی رله اگر سرعت خودرو بیش از 8 کیلومتر در ساعت باشد).
    • DIP2 ON: افزایش حساسیت برای جلوگیری از رله غیر ارادی برای ترک وسیله نقلیه به ویژه برای تریلر.
  • DIP3 و DIP 4 تنظیم رله B خروجی:

    حالت DIP	خروجی رله B	حالت حلقه ها
    از از	هنگامی که وسیله نقلیه در حال حرکت است، خروجی برای رله B 200m/s است	نوع خروجی رله B
    خاموش	هنگامی که وسیله نقلیه را ترک کرده است، خروجی برای رله B 600m/s است	رله B خواهد شد خروجی حاضر.
    در در	می تواند برای آزمایش حلقه استفاده شود. اگر حلقه معیوب باشد، رله B روشن می شود و هنگامی که خطا برطرف می شود خاموش می شود.

  • تنظیم DIP 5 تنظیم مجدد خودکار:

    حالت DIP	حالت فعلی
    روشن	وسیله نقلیه می تواند به طور دائم وجود داشته باشد (هیچ اتوماتیک - تنظیم مجدد، مگر اینکه وسیله نقلیه را ترک کرده و یا تنظیم مجدد دستی)
    خاموش	حالت عادی (بازگشت خودکار پس از حضور ۳۰ دقیقه ای وسیله نقلیه، برای حل خطا استفاده می شود. اگر توصیه شود)

  • DIP6 & DIP7 & DIP 8 تنظیم رله ADelay:

    حالت DIP	تاخير در خروجي
    از از از از	0 ثانیه خروجی
    در کنار کنار	2 ثانیه خروجی
    بستن بستن	خروجی 5 ثانیه ای
    روشن روشن	8 ثانیه خروجی
    خاموش خاموش	10 ثانیه خروجی
    در بند در	15 ثانیه خروجی
    خاموش کن	20 ثانیه خروجی
    ادامه بده	30 ثانیه خروجی

  • DIP9 و DIP 10 فرکانس تنظیم (40K تا 100KHz):

    حالت DIP	فرکانس
    از از	بالا
    خاموش	متوسط - بالا
    خاموش	متوسط - کم
    در در	کم


    • در کاربرد، در صورتی که دو یا چند دستگاه تشخیص حلقه و حلقه های سنجش نصب شده باشند، set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD - 100 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.

موقعیت و نصب آشکارساز:

• دتکتور را در یک محفظه ضد آب و هوا نصب کنید.
• دتکتور باید تا جایی که ممکن است به حلقه سنجش نزدیک باشد.
• آشکارساز همیشه باید دور از میدان های مغناطیسی قوی نصب شود.
• از استفاده از سیم های ولتاژ بالا در نزدیکی آشکارسازان حلقه اجتناب کنید.
• دستگاه را روی اجسام لرزان نصب نکنید.
• هنگامی که جعبه کنترل در فاصله ۱۰ متر از حلقه نصب می شود، می توان از سیم های معمولی برای اتصال جعبه کنترل به حلقه استفاده کرد. بیش از ۱۰ متر نیاز به استفاده از یک کابل محافظ دو هسته دارد.فاصله بین جعبه کنترل و حلقه بیش از 30 متر نباشد.

نصب حلقه:

• حلقه ها با استفاده از یک ترکیب اپوکسی سیاه "به سرعت بسته شده" و یا مسطوق آب رس گرم برای ترکیب با سطح جاده بسته می شوند.
• محدوده حلقه و شماره بطری:

  محدوده حلقه	تعداد بطری ها
  3 - 4M	6
  4 - 6M	5
  6 - 10M	4
  10 - 20M	3
  20M - بالا	2

• راه حل مشکل:
  • اگر آشکارگر کار نکند: فشار reset را بزنید.
  • در صورت روشن نبودن روشن کننده قرمز: بررسی برق
  • در صورت روشن شدن چراغ سبز:
    • آهسته چشمک می زند: شاید به این دلیل باشد که حلقه کوتاه شده است یا اینکه هیچ چرخش کافی نیست.
    • چشمک زدن سریعتر: شاید به این دلیل باشد که حلقه باز است یا تعداد دورها بیش از حد زیاد است.
  • اگر نه: دور کافی نیست: فرکانس را پایین بیاورید (اگر فرکانس هنوز هم بیش از حد بالا باشد، باید دور های بیشتری اضافه کنید).
  • در صورت عدم وجود: تعداد دورها بیش از حد است: فرکانس را بالا ببرید (اگر فرکانس هنوز هم بسیار پایین است، باید برخی از دورها را حذف کنید).

پارامترهای محصول:

سوئیچ 2 (تنظیمات دیپ سوئیچ)

1DIP 1 و DIP 2 تنظیم عملکردهای ویژه

2.DIP 3 و DIP 4 تنظیم رله B خروجی

3. تنظیم DIP 5 تنظیم مجدد اتوماتیک

4. DIP 6 و DIP 7 و DIP 8 تنظیم رله یک تاخیر

5. DIP 9 و DIP 10 تنظیم فرکانس (40 K تا 100 KHz). استفاده می شود برای جلوگیری از تداخل

نصب حلقه:

شليک مشکل:

در مقایسه با مارک های دیگر

تولید انبوه:

خط تولید ما تولید انبوه کارآمد، کنترل کیفیت سختگیرانه و آزمایش کامل قبل از حمل و نقل را تضمین می کند تا محصولات سنجش حلقه را از بالاترین کمال ارائه دهد.

گواهینامه:
