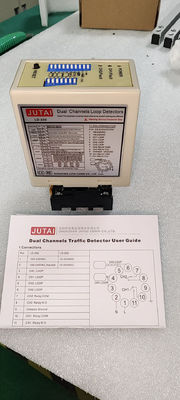

LD-200 سنسور حلقه کانال دوگانه برای دستگاه شناسایی دسترسی به موانع پارکینگ
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| قدرت | 110-240 VAC (48 تا 63 هرتز) | حساسیت | 20-2000μH |
|---|---|---|---|
| تنظیم حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | دمای عملیات | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6 * 8.6 * 5.2 میلی متر |
| برجسته کردن | سنسور حلقه دسترسی مانع پارکینگ,LD-200 دو کانال حسگر حلقه,حسگر حلقه ی ردیاب خودرو,LD-200 Double Channel Loop Sensor,Vehicle Detector Loop Sensor |
||
توضیحات محصول
دو کانال وسیله نقلیه Loop Detector برای پارکینگ دسترسی وسیله نقلیه Detector سیستم پارکینگ
دستگاه تشخیص حلقه اتومبیل حرفه ای 110-240VAC برای فعال کردن دستگاه های توزیع کارت در پارکینگ
JUTAI یک دستگاه تشخیص حلقه زیرزمینی چند منظوره را توسعه می دهد که می تواند به عنوان دو کانال حلقه شناسایی استفاده شود.کاربران می توانند از یک دستگاه دو کانال لوپ تشخیصی با دو کانال لوپ کویل برای فعال کردن کارتهای ورودی استفاده کنند.جوتای بهترین دستگاه تشخیص حلقه خودرو را برای هر سیستم کنترل دروازه ورودی یا سیستم مدیریت پارکینگ خودرو ارائه می دهد.
دستگاه تشخیص حلقه دو کانال برای فعال کردن دستگاه های توزیع کارتویژگی ها
- اندازه کامپکت: محوطه کامپکت و به خوبی طراحی شده،ترکیب تمام الزامات صنعت در مورد ویژگی ها و عملکرد و اجازه می دهد که این آشکارساز به هر یا سیستم شناسایی ترافیک موجود ادغام شود.
- قابلیت های تشخیصی: قابلیت های تشخیصی جامع امکان تشخیص دقیق حلقه و مشکلات نصب را فراهم می کند.
- زمان حضور قابل انتخاب: خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت انتخاب شود ((زمان> 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند.
- نشان دادن فرکانس حلقه: تداخل بین حلقه های مجاور/دتاکتورها را می توان با نشان دادن یکپارچه تعیین کرد و با تغییر تنظیمات فرکانس از بین برد.
- تشخیص جهت: (اگر وسیله نقلیه از CH1 به CH2 حرکت کند، خروجی رله CH1؛ اگر وسیله نقلیه از CH2 به CH1 حرکت کند، خروجی رله CH2).
- انتخاب حساسیت: حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و تنظیم سوئیچ 10 طرفه تنظیم کرد.
110-240VAC حرفه ای دو کانال دستگاه شناسایی حلقه خودرو حالت عملکرد
آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:
- حالت حضور
- حالت پالس
- حالت حضور منطق AB ((عملیات موانع)
- حالت نبض منطق AB ((منطق شمارش))
مشخصات حرفه ای 110-240VAC Double Channel Vehicle Loop Detector
| مشخصات | جزئیات |
|---|---|
| محرک حلقه | 20 تا 2000μH |
| حساسیت | 8 راه قابل انتخاب بالاترین مقدار: 0.015٪ DL/L پایین ترین: 0.8% DL/L |
| فرکانس | سوئیچ چهار مرحله ای قابل انتخاب: 20-80KHz |
| نیاز به انرژی | 110-240VAC (48 تا 62Hz) 12-24VADC (48 تا 62Hz) |
| دمای کار | -40°C تا +70°C (-111 درجه فارنهایت تا +158 درجه فارنهایت) |
| خروجی خطا | - به آرامی چشمک می زند: امکان شارژ کوتاه یا تعداد ناکافی دور چشمک زدن سریعتر: امکان باز شدن حلقه یا تعداد بیش از حد دور |
| زمان پاسخ | 10- 90MS |
| نشانه های بصری | - ال ای دی قدرت: قرمز - کانال LED: سبز |
| تنظیم مجدد | با فشار دادن دکمه در جلو محفظه تنظیم مجدد |
| سیگنال رله | سیگنال حضور یا سیگنال پالس |
| ABS (افزایش حساسیت خودکار) | آره |
| تشخیص جهت | تشخیص جهت جریان CH1 و CH2 |
| فرکانس حلقه | 4 تنظیمات (کم، متوسط کم، متوسط بالا، بالا) |
| رطوبت | تا 95 درصد رطوبت نسبی بدون فشرده سازی |
| حفاظت از مدار | پوشش مطابق بر روی PCB و تمام اجزای آن |
| ارتباطات | قرار دادن سوکت 11 پین مرد (JEDEC B11-88) |
| اندازه | 75mm x 43mm x 110mm |
کاربرد:
- دروازه اتوماتیک
- سیستم چراغ راهنمایی
- مکانیسم های دروازه
- موانع عملیاتی
- سیستم هدایت پارکینگ
- فعال کردن دستگاه های کارتی در پارکینگ ها
- کنترل موانع پارک
- کنترل دسترسی خودرو
- سیستم کنترل ترافیک / سیستم پرداخت عوارض ترافیک
- سیستم شمارش خودرو
- درها و درهای موتور شده
- بالارد های امنیتی/ شاترهای چرخدار/ درهای گاراژ
- ماژول دوربین
ارتباطات
نشان دهنده و سوئیچ:
- LED قدرت (RED): نشان می دهد "Power ON".
- CH1 تشخیص LED:
- به طور مداوم روشن: نشان دهنده شناسایی وسیله نقلیه است.
- چشمک زدن آهسته: نشان دهنده یک شارژ کوتاه یا پیچ های ناکافی پس از حلقه است.
- چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.
- روش تشخیص CH2 LED:
- به طور مداوم روشن: نشان دهنده شناسایی وسیله نقلیه است.
- چشمک زدن آهسته: نشان دهنده یک شارژ کوتاه یا پیچ های ناکافی پس از حلقه است.
- چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.
انتخاب حساسیت:
- حساسیت و تنظیم فرکانس از طریق تنظیمات یک سوئیچ 7 طرفه و یک سوئیچ 10 طرفه به دست می آید.
- کاربران می توانند با تنظیم موقعیت های سوئیچ های خروجی بر اساس جداول ارائه شده از بین 8 تنظیم مختلف انتخاب کنند. سوئیچ های خروجی 6، 7 و 8 حساسیت CH1 را با 0.8 کمتر حساس است و 0.015 حساس ترين است
- سوئیچ های Dip 3، 4 و 5 حساسیت CH2 را کنترل می کنند که 0.8 کمترین حساسیت و 0.015 حساس ترین است.
3. سوئیچ 1=S1: کانال 1 انتخاب تابع حلقه (سوئیچ 10 راه)
(1) ((سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).
(2) ((سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (Mode1, 2, 3 تشخیص جهت. حالت 4, 5, 6 حالت عادی، دو تشخیص حلقه جدا هستند)
(3) ((مبدل 1=S1) D6 و D7 و D8 و (مبدل 2=S2) D3 و D4 و D5 تنظیم حساسیت CH1 و CH2 (انتخاب هشت سطح).
(4) ((سوئیچ 1=S1) D9 و D10 و (سوئیچ2=S2) D6, D7 تنظیم فرکانس (20K تا 100KHz).
* دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.
احتیاط های نصب و رفع مشکل:
- اندازه برش کویل و دستورالعمل های جاسازی در نمودار سمت راست نشان داده شده است.
- توصیه می شود از سیم های آهن مغناطیسی برای کویل القایی با طول کلی تا 500 متر استفاده شود.
- اندازه برش کویل باید یک مستطیل با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد ممکن از زاویه های راست اجتناب شود.
- مرور کلی نصب توصیه شده از پیچ های معمولی اصلی کویل:
در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید
اصل کار
| روند ورود | روند خروج |
|---|---|
| 1هر دو حلقه با وارد شدن ماشين فشار داده مي شوند. | 1ماشين از کنار يه خواننده UHF خارج ميشه |
| 2LD-200/202 خواننده UHF را در ورودی فعال می کند. | 2. LD-200/202 خواننده UHF را فعال می کند، که کارت ID را می خواند. |
| 3خواننده UHF شناسه را به کنترل کننده (AC-11) می فرستد. | 3کنترل کننده اعتبار شناسايي رو تاييد ميکنه و مانع دروازه رو باز ميکنه |
| 4کنترل کننده سيگنال رله اي براي باز کردن مانع دروازه صادر ميکنه | 4. ماشين به طور اتوماتيک خارج ميشه |
| 5. ماشين وارد ميشه و بازو مانع به طور خودکار پایین مياد | |
| 6. LD-100/102 اطمینان از ایمنی و ضد شکستن عملکرد در طول این فرآیند. | 5. LD-100/102 قابلیت ایمنی و ضد شکستن را فراهم می کند. |
تشخیص جهت:
- عملکرد تشخیص جهت LD-200/LD-202 تضمین می کند که آشکارگر هنگامی که ماشین از یک خواننده UHF دیگر عبور می کند، سیگنال را دوباره فعال نمی کند.ثبت فقط سوابق ورود یا خروج در سیستم.
کاربرد:
- جواهرات JUTAI LD200/202 سری دو کانال دستگاه تشخیص حلقه خودرو، مجهز به عملکرد تشخیص جهت، مناسب برای بسیاری از موارد ورود و خروج یک کانال است.
- می تواند به کنترل کننده ی یک درب JUTAI (مدل: AC-11) ، مانع دروازه ی JUTAI (مدل: BR-110) و خواننده ی RFID دور برد JUTAI (مدل: PUHF-9) متصل شود.در ترکیب با کویل های حلقه ای مقاوم در برابر دمای بالا (مدل: JTHT-11) ، ایده آل برای سیستم های کنترل دسترسی ورود/خرید یک کانال است.
عملکردی به عنوان دو آشکارساز حلقه ی تک کانال مستقل:
- LD-200/202 می تواند به عنوان دو آشکارساز حلقه ی تک کانال مستقل کار کند، مناسب برای پارکینگ های استاندارد یک ورودی و یک ورودی است.
- یک حلقه حلقه خواننده را فعال می کند و کارت را می خواند، در حالی که دیگری به عملکرد ضد شکستن مانع اختصاص دارد.
- این پیکربندی هزینه های سخت افزاری مرتبط با استفاده از آشکارسازان جداگانه برای هر عملکرد را کاهش می دهد و مزایای بالقوه صرفه جویی در هزینه را از نظر اقتصادی ارائه می دهد.
- این کار با فعال کردن ویژگی حالت کار مستقل LD-200/202 انجام می شود که به آن اجازه می دهد تا به طور موثر در این ظرفیت دوگانه کار کند.
رفع مشکل:
