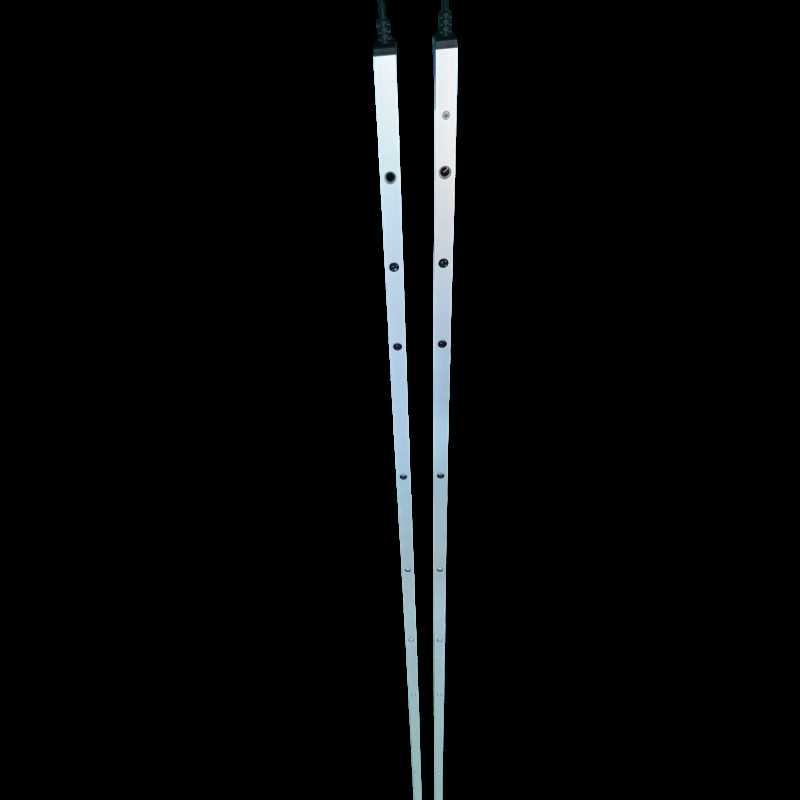

JUTAI ایمنی خنک کننده نور 2m طول چسب پر IP67 -30 °C
جزئیات محصول
| رتبه بندی IP | IP67 | حس کردن فاصله | 8 متر |
|---|---|---|---|
| مواد | آلیاژ آلومینیوم | ویژگی | مقاوم در برابر خوردگی |
| ولتاژ تغذیه | DC12-24v | دمای عملیاتی | -20 ~ 60 ℃ |
| جریان عملیاتی | <50mA | خروجی | No/NC، COM |
| جریان کار | <20mA@DC12V | مشخصات | 200*2.1*1.5 سانتی متر |
| برجسته کردن | IP67 خنک کننده نور,ایمنی 2 متر مانع نور کم نور,گلو پر کردن خنک کننده نور |
||
توضیحات محصول
حاجز ضوء الأمان JUTAI بطول 2 متر، ملء غراء، IP67، -30 درجة مئوية
مستشعر ستارة ضوء الأمان بالأشعة تحت الحمراء CL20-8L8 مع وظيفة الإخفاء للأبواب الصناعية
مقدمة المنتج
تقوم ستارة ضوء الأمان JUTAI CL20-8L8 بإنشاء درع واقٍ عن طريق توليد شعاع ضوئي بين الباعث والمستقبل. عندما يدخل جسم أو شخص إلى منطقة الشبكة، يتم مقاطعة شعاع الضوء، مما يؤدي على الفور إلى تشغيل نظام الأمان لاتخاذ الإجراءات المناسبة. يتم تركيبه عادةً في نقاط حرجة للأجهزة مثل الأبواب، والأبواب الأوتوماتيكية، ومعدات الرفع، والمزيد، للكشف الفوري عن مخاطر السحق المحتملة. يستخدم على نطاق واسع في البيئات الصناعية والتجارية، وهو مكون أساسي لأنظمة الأتمتة، خاصة في المواقف التي تتطلب معايير سلامة عالية.
أوضاع التشغيل
وضع الإخفاء
- يتم تركيب ستارة ضوء الأمان داخل فجوة الباب
- عندما يغلق الباب بشكل طبيعي، يتم حظر أشعة الضوء بالتتابع من الأعلى إلى الأسفل
- يتم التعرف على هذا الحظر المتسلسل بواسطة النظام كإجراء طبيعي لإغلاق الباب
- عندما يكون الباب مغلقًا ويعيق جسم ما شعاع الضوء، فإنه يتسبب في فتح الباب على الفور
الوضع العادي
- مركب على الجانب الداخلي والخارجي للباب
- لا تمر أشعة الضوء عندما يكون الباب مغلقًا
- بغض النظر عن شعاع الضوء الذي تم حظره، يقوم النظام على الفور بإخراج إشارة فتح الباب
الميزات الرئيسية
- يتكون من باعث ومستقبل
- نطاق تشغيل من 1-8 متر
- أقصى ارتفاع للحماية: 1820 مم في وضعي الإخفاء والعادي
- مادة الغلاف: سبائك الألومنيوم
مزايا المنتج
- مناسب لأبواب التخزين البارد والبيئات الرطبة (نطاق درجة حرارة -25 درجة مئوية)
- لا يتطلب صندوق تحكم سلكي متزامن
- سرعة استجابة سريعة: 0.03 ثانية
- مقاوم لأشعة الشمس والتداخل الكهرومغناطيسي
- يدعم التخصيص (الكمية)
المعلمات الفنية
| المعلمة | المستقبل | الباعث |
|---|---|---|
| تيار التشغيل | <20mA@DC12V | <65mA@DC12V |
| جهد التشغيل | DC12-24V | DC12-24V |
| نطاق التشغيل | 1-8 متر | 1-8 متر |
| أقصى ارتفاع للحماية | 1820 مم (كلا الوضعين) | 1820 مم (كلا الوضعين) |
| الإخراج | NO/NC, COM | - |
| حالة LED | أحمر (تم حظر الجسم)، أزرق (غير محظور)، أزرق وامض (الحاجة إلى المحاذاة) | أزرق ثابت (عادي)، أحمر وامض بسرعة (مشكلة في الجهد) |
| عدد الخلايا الضوئية | 8 | 8 |
| درجة حرارة التشغيل | -20 درجة مئوية ~ +60 درجة مئوية | -20 درجة مئوية ~ +60 درجة مئوية |
| مستوى الحماية | IP67 | IP67 |
| مادة الغلاف | سبائك الألومنيوم | سبائك الألومنيوم |
مخطط التوصيل
| لون السلك | المستقبل | الباعث |
|---|---|---|
| أحمر | DC12V-24V | DC12V-24V |
| أخضر | التوصيل بـ GND | - |
| أصفر | NO/NC (افتراضي NO) | - |
| أبيض | COM | - |
| أسود | GND | GND |
في غضون دقيقة واحدة من التشغيل، يلمس السلك الأخضر GND المستقبل خمس مرات (يومض الضوء الأحمر)، وسيتحول السلك الأصفر إلى NC.
دليل استكشاف الأخطاء وإصلاحها
| أعراض الخطأ | الحلول |
|---|---|
| أضواء وامضة ببطء بعد التشغيل | لم يتم محاذاة الباعث والمستقبل؛ أعد ضبط المحاذاة |
| ضوء أحمر وامض بسرعة (طرف الباعث) | الجهد عند طرف الباعث أقل من 9 فولت أو أعلى من 28 فولت |
| ستارة الضوء طبيعية، ولكن الباب لا يقوم بإجراء منع القرص | خطأ في الأسلاك |
| غير قادر على الدخول إلى وضع الإخفاء | 1. تسرب الضوء أثناء نزول الباب 2. تم حظر الشعاع السفلي 3. لم يتم استيفاء الحد الأدنى للمسافة للحظر المستمر |
احتياطات التركيب والاستخدام
- احتفظ بكابلات التوصيل بعيدًا عن الموصلات ذات الجهد العالي أو التيار العالي
- تأكد من أن الباب السفلي أو الجسم المعيق يلبي الحد الأدنى للمسافة للحظر المستمر
- امسح نوافذ الباعث والمستقبل بقطعة قماش جافة وناعمة لمنع تراكم الأوساخ
- لا تقم بثني أو لف ستارة الضوء
- تجنب التعرض المباشر لأشعة الشمس أو مصادر الضوء تحت الحمراء الأخرى للمستقبل
- تجنب خدش سطح عدسات الأشعة تحت الحمراء
صور المنتج
