RD24-6M سنسور رادار دروازه مانع برای پارکینگ ضد شکستن

محل منبع	چین
نام تجاری	JUTAI
گواهی	CE, FCC
شماره مدل	RD24-6M
مقدار حداقل تعداد سفارش	1
قیمت	negotiable
جزئیات بسته بندی	کارتون
زمان تحویل	5 تا 8 روز
شرایط پرداخت	T/T، L/C، D/A، D/P، Western Union، Paypal، MoneyGram، Alipay
قابلیت ارائه	1000 PCS در ماه

برای نمونه ها و کوپن های رایگان با من تماس بگیرید.

WhatsApp:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.

جزئیات محصول

فرکانس عملیاتی	24.150 گیگاهرتز	ولتاژ ورودی	10-24VDC
تماس رله	1A@24VDC/AC	زمان کنترل رله	1-6s قابل تنظیم
دمای کار	-40℃~+70℃	ضد آب	IP67
محدوده تشخیص	1-6 متر	مشخصات	11.8 * 9.8 * 2.6 سانتی متر
برجسته کردن	حسگر رادار RD24-6M,حسگر رادار دروازه های موانع پارکینگ,سنسور رادار ضد شکستن دروازه مانع , Parking Lot Barrier Gate Radar Sensor , Anti Smashing Barrier Gate Radar Sensor

پیام بگذارید

توضیحات محصول

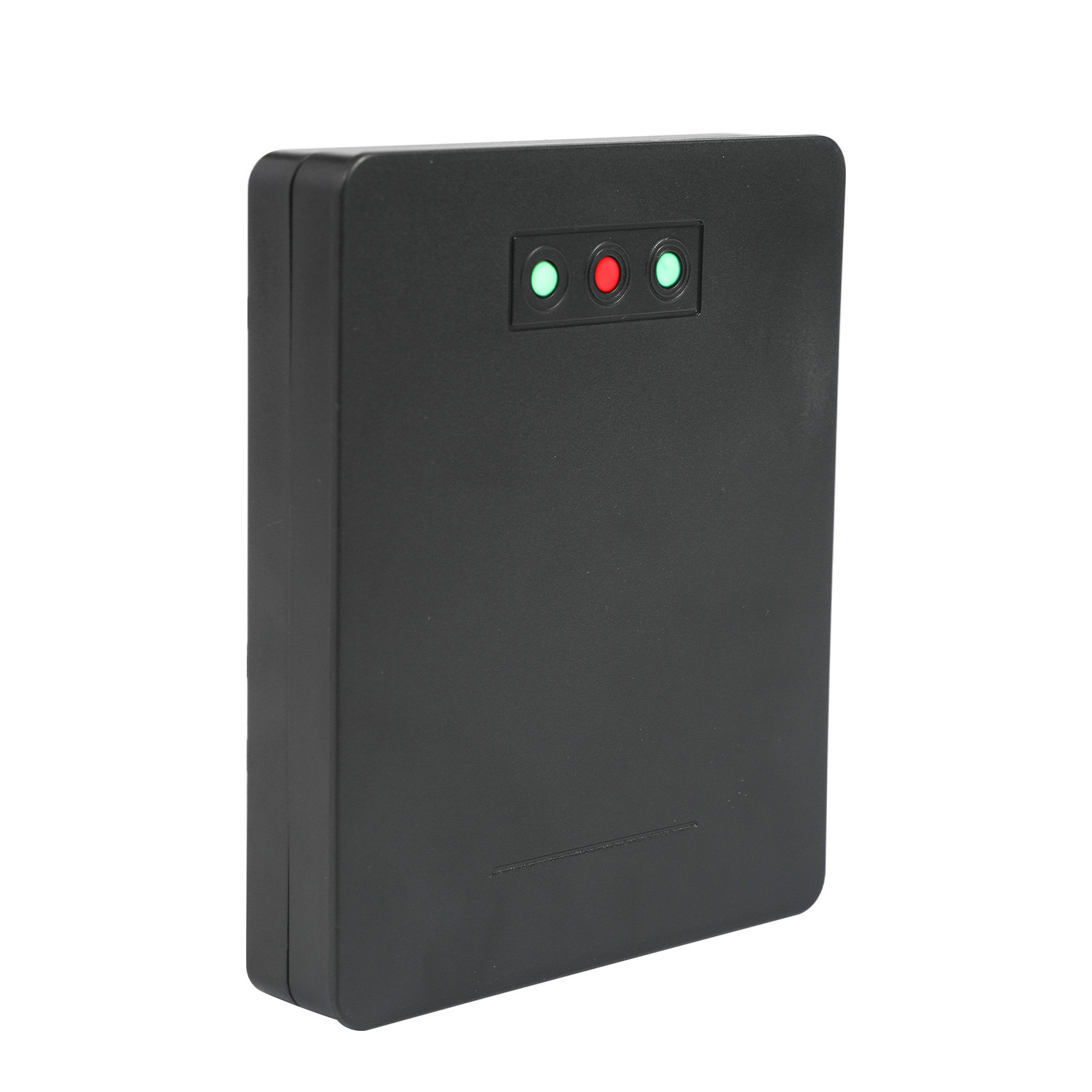

RD24-6M سنسور رادار دروازه مانع برای پارکینگ ضد شکستن 0

توضیحات محصول سنسور رادار موانع

سنسورهای رادار موانع دستگاه های پیشرفته ای هستند که در سیستم های کنترل دسترسی خودکار برای تشخیص حضور و حرکت وسایل نقلیه استفاده می شوند و عملکرد بدون مشکل دروازه های موانع را تضمین می کنند.

ویژگی های کلیدی:

تشخیص دقیق: به دقت وسایل نقلیه را تشخیص می دهد، تضمین فعال کردن درهای مانع در صورت نیاز.
مقاومت در برابر آب و هوا: عملکرد قابل اطمینان در شرایط آب و هوایی مختلف، از جمله باران، برف، مه و نور خورشید روشن.
حسگر بدون تماس: خطر آسیب به سنسور و وسایل نقلیه را از طریق تشخیص بدون تماس به حداقل می رساند.
محدوده قابل تنظیم: محدوده تشخیص را می توان با توجه به نیازهای مکان های خاص، از پارکینگ های کوچک تا مناطق صنعتی بزرگ تنظیم کرد.
نظارت در زمان واقعی: به طور مداوم حرکت وسایل نقلیه را نظارت می کند و عملیات موانع را در زمان واقعی برای جریان ترافیک کارآمد تنظیم می کند.
کاهش هشدارهای نادرست: کمتر در معرض آژیرهای دروغین ناشی از عوامل محیطی قرار می گیرند و قابلیت اطمینان را افزایش می دهند.
واکنش سریع: زمان واکنش سریع را فراهم می کند، آسان کردن باز و بسته شدن سریع درهای مانع، کاهش زمان انتظار خودرو.
ادغام: به طور یکپارچه در سیستم های کنترل دسترسی موجود برای کنترل و مدیریت متمرکز ادغام می شود.
امنیت بیشتر: تشخیص قابل اعتماد وسایل نقلیه به جلوگیری از دسترسی غیر مجاز کمک می کند و اقدامات امنیتی کلی را تقویت می کند.
بهره وری از هزینه: به دلیل دوام و نیاز به نگهداری کم، صرفه جویی در هزینه های بلند مدت را ارائه می دهد.
بهبود جریان ترافیک: مدیریت خودرو را بهینه می کند، تراکم را کاهش می دهد و جریان ترافیک را در تنظیمات مختلف بهبود می بخشد.
انعطاف پذیری: سازگار با انواع مختلف دروازه های مانع، اطمینان از سازگاری با کاربردهای متنوع.

مراحل نصب:

آداپتور برق را انتخاب کنید: یک آداپتور برق با خروجی 9 - 24VDC 1A را برای منبع تغذیه مستقل انتخاب کنید.
منبع برق از کنترل کننده ترمز: هنگام استفاده از یک کنترل کننده ترمز برای تامین برق، اطمینان حاصل کنید که جریان خروجی کمتر از 200mA نیست.
ارتفاع نصب: برای خطوط، ارتفاع مطلوب بین مرکز رادار و زمین 50 - 60 سانتی متر است.
فاصله از حصار: فاصله بین مرکز رادار و قطب حصار (برای حصار هشت گوشه ای) نباید کمتر از 25 سانتی متر باشد و برای حصار زاویه راست نباید کمتر از 30 سانتی متر باشد.
جهت گیری نصب: رادار باید عمودی به مسطح افقی نصب شده و به خوبی ثابت شود.
سطح محدوده شناسایی: زمین در محدوده تشخیص باید بدون هیچ مانعی صاف باشد. وقتی زاویه بین وسیله نقلیه عبور کننده و رادار بیشتر از 30 درجه باشد،موانع جاده ای را برای هدایت وسیله نقلیه از طریق.

تعریف سیم کشی:

رنگ	عملکرد
قرمز	ورودی منبع برق +12VDC
سیاه	ورودی منبع برق GND
زرد	پورت ورودی دکمه را تنظیم کنید
سفید	GND ورودی
نارنجی	رله به طور معمول باز NC
قهوه ای	NC
آبی	رله به طور معمول باز COM
سبز	رله به طور معمول باز NO

نور شاخص و منو عملکرد:

جدول چک عملکرد تنظیمات منوی LED قرمز:

منو	عملکرد تنظیم	پیش فرض (فابریکه)
1	فاصله تشخیص: 1 تا 6 متر	3 متر
2	حساسیت: 1 - کم، 2 - متوسط، 3 - بالا (فاکتور پیش فرض در 6)	2
3	سرعت بسته شدن دروازه: 1 - 6 مربوط به 2 - 12 ثانیه است	6 ثانیه
4	جدايي انسان و ماشين: 1 - تفکيک نکن، 2 - تفکيک کن	2
5	تاخیر خروجی رله: 0-6 ثانیه یا 1-6 پالس	0
6	تنظیمات: 1 - سد مستقیم، 2 - سد حصار، 3 - خروجی سیگنال بیشتر	1

چراغ شاخص LED (۳ عدد LED قرمز):

منوی عملکرد	1	2	3
منوی اول	روشن	خاموش	خاموش
منوی دوم	خاموش	روشن	خاموش
منو3	خاموش	خاموش	روشن
منوی 4	روشن	خاموش	روشن
منو5	خاموش	روشن	روشن
منو6	روشن	روشن	روشن

منوی ۱ جزئیات محتوای فاصله تشخیص (LED سبز):

منوی اول	1	2	3
1 متر	روشن	خاموش	خاموش
1.5 متر	فلاش	خاموش	خاموش
2 متر	خاموش	روشن	خاموش
2.5 متر	خاموش	فلاش	خاموش
3 متر	خاموش	خاموش	روشن
3.5 متر	خاموش	خاموش	فلاش
4 متر	روشن	خاموش	روشن
4.5 متر	فلاش	خاموش	فلاش
5 متر	خاموش	روشن	روشن
5.5 متر	خاموش	فلاش	فلاش
6 متر	روشن	روشن	روشن

منوی 2 جزئیات محتوای حساسیت (LED سبز):

منوی دوم	1	2	3
حساسیت پایین	روشن	خاموش	خاموش
حساسیت متوسط	خاموش	روشن	خاموش
حساسیت بالا	خاموش	خاموش	روشن
پیش فرض کارخانه	فلاش	فلاش	فلاش

منوی 3 جزئیات سرعت بسته شدن (LED سبز):

منو3	1	2	3
دو ثانیه	روشن	خاموش	خاموش
سه ثانيه	فلاش	خاموش	خاموش
4 ثانیه	خاموش	روشن	خاموش
پنج ثانیه	خاموش	فلاش	خاموش
6 ثانیه	خاموش	خاموش	روشن
هفت ثانیه	خاموش	خاموش	فلاش
8 ثانیه	روشن	خاموش	روشن
9 ثانیه	فلاش	خاموش	فلاش
ده ثانیه	خاموش	روشن	روشن
11 ثانيه	خاموش	فلاش	فلاش
12 ثانيه	روشن	روشن	روشن

منوی ۴- تفاصیل محتوای تمایز بین انسان و ماشین (LED سبز):

منوی 4	1	2	3
تفکیک نکن	روشن	خاموش	خاموش
تفکیک کنید	خاموش	روشن	خاموش

منوی 5 جزئیات محتوای رله (LED سبز):

منو5	1	2	3
تولید موجود	خاموش	خاموش	خاموش
1 ثانیه ( حالت پالس)	روشن	خاموش	خاموش
2 ثانیه ( حالت پالس)	خاموش	روشن	خاموش
3 ثانیه ( حالت پالس)	خاموش	خاموش	روشن
4 ثانیه ( حالت پالس)	روشن	خاموش	روشن
5 ثانیه ( حالت پالس)	خاموش	روشن	روشن
6 ثانیه ( حالت پالس)	روشن	روشن	روشن

منوی 6 جزئیات محتوای دروازه یا عملکرد مانع (LED سبز):

منو6	1	2	3
دروازه قطب راست	روشن	خاموش	خاموش
دروازه چوبی	خاموش	روشن	خاموش
شمارش ضربان	خاموش	خاموش	روشن

تنظیم و ذخیره پارامترهای رادار:

وارد منوی شوید: کلید تابع را فشار دهید و نگه دارید تا شماره منوی مورد نظر انتخاب شود، سپس کلید را رها کنید. چراغ سبز پارامتر مربوطه روشن می شود.
پارامترها را تغییر دهید: برای تغییر پارامتر فعلی روی کلید تابع کلیک کنید.
پارامترها را ذخیره کنید: فشار دهید و نگه دارید کلید عملکرد تا روشن شدن چراغ قرمز 1, 2 و 3 به طور همزمان، سپس آزاد کنید. پارامترها تغییر و ذخیره خواهد شد.

تنظیم سریع (عنوان ها باید تنظیم شوند):

تنظیمات استفاده از خط قطب مستقیم (2 مرحله):
- مرحله 1: صحنه استفاده را به حالت میله مستقیم تنظیم کنید (Menu6).
- مرحله دوم: فاصله تشخیص را تنظیم کنید (Menu1).
تنظیمات استفاده از خط حصار (3 مرحله):
- مرحله 1: سناریوی برنامه را به حالت حصار (Menu6) تنظیم کنید.
- مرحله دوم: فاصله تشخیص را تنظیم کنید (Menu1).
- مرحله سوم: سرعت بسته شدن دروازه را تنظیم کنید (با دقت 1 ثانیه) (منوی 3)
تنظیمات اپلیکیشن در حالت فعال کردن (3 مرحله):
- مرحله 1: سناریوی برنامه را به حالت فعال کردن تنظیم کنید (Menu6).
- مرحله دوم: فاصله تشخیص را تنظیم کنید (Menu1).
- مرحله سوم: روش خروجی پاسخ را تنظیم کنید (منوی 5).

تنظیمات رادار را بهینه سازی کنید:

تنظیم حساسیت: برای وسایل نقلیه الکتریکی، تنظیم توصیه شده در وسط یا پایین است، و برای راهروهای پیاده، در وسط یا بالا است.و ديگر در بالا يا پايين.
تنظیمات تمایز بین پیاده و وسیله نقلیه: به شدت توصیه می شود که در موقعیت های غیرضروری "هیچ تمایزی بین پیاده ها و وسایل نقلیه" تنظیم شود. برای گذرگاه های خودروهای الکتریکی یا گذرگاه های پیاده ها، این تنظیم باید استفاده شود.در غیر این صورتبرای جلوگیری از حوادث بسته شدن دروازه که ناشی از عبور غیر وسیله نقلیه است، تنظیم "فرق بین پیاده و وسیله نقلیه" کنید.
تاخیر خروجی رله: در حالت پرتاب، زمانی که تاخیر به 0 تنظیم شده است، خروجی حضور خودرو است؛ در غیر این صورت، خروجی پالس است و محدوده زمانی خروجی پالس 1 تا 6 ثانیه است.

عیب یابی در محل:

حالت مسیر قطب مستقیمبعد از اینکه اهرم میله ی ترمز بالا رفت، رادار را با دست در فاصله نزدیک فعال کنید و دروازه بعد از خروج به طور خودکار بسته می شود.اهرم ترمز وقتی بدن انسان به اهرم ترمز نزدیک می شود، بازتاب می یابد.، و اهرم ترمز می تواند به طور خودکار در محل بسته زمانی که بدن انسان دور از اهرم ترمز است.و سرعت پاسخ رادار می تواند تنظیم شود).
حالت مسیر حصار: اگر دروازه کنترل از راه دور به طور مکرر باز و بسته شود ، حصار رادار را فعال نمی کند. پس از اتمام ، به همان شیوه ای که در خط قطب مستقیم ذکر شده است ، آزمایش کنید.(اگر رادار هر یک از لینک های فوق توسط خود حصار فعال شودلطفاً طبق بخش 12 "برطرف کردن مشکلات عمومی" ماده 1 حذف کنید.
حالت فعال کردن: به روش عیب یابی حالت خط قطب مستقیم مراجعه کنید.

راه حل مشکلات عمومی:

رادار توسط حصار فعال شد: بررسی کنید که آیا فاصله بین رادار و مرکز حصار با الزامات نصب مطابقت دارد و آیا سطح نصب رادار عمودی به ستون حصار است.تنظیم موقعیت نصب و یا اضافه کردن یک فاصله 2 - 4mm به طرف رادار نزدیک به حصار. اطمینان حاصل کنید که سرعت باز کردن تنظیم شده از سرعت واقعی بسته شدن دروازه بیشتر نیست. بررسی کنید که آیا تفاوت بین افراد و وسایل نقلیه وجود دارد؛ اگر لازم نیست،آن را به "هیچ تمایزی بین مردم و وسایل نقلیه" تنظیم کنید و حساسیت را یک سطح کاهش دهید.
خروجی رادار تنظیم نشده: فاصله تنظیم شده بزرگتر از مسیر است، یک جسم خارجی در زمین تشخیص داده شده است، یا رادار به صورت عمودی نصب نشده است.وارد منوی 2 و انتخاب کنید تا 3 چراغ سبز همزمان روشن می شود، سپس کلید تابع را برای انجام "Radar Initialization" فشار دهید. پس از شروع، دوباره روشن کنید.
سه تا چراغ هميشه روشن: اگر راه اندازی رادار موفق نشده و بعد از راه اندازی مجدد مجدد هنوز کار نمی کند، برای بازرسی به کارخانه برگردید.
چراغ سبز 1 و 3 در حال روشن شدن است: هنگامی که رادار قضاوت می کند که دروازه در طول حالت بسته شدن فعال می شود یا یک سیگنال بازگشت در لبه پرتوهای ایکس وجود دارد و رادار نمی تواند تشخیص دهد که آیا یک حصار یا یک وسیله نقلیه است,باز کردن دروازه بعد از باز شدن دروازه یا ناپدید شدن سیگنال و عبور هیچ وسیله نقلیه ای به تاخیر می افتد.این یک مکانیسم ایمنی برای جلوگیری از شکستن پشت ماشین است و نیازی به دستکاری ندارد.

مشخصات:

تکنولوژی	رادار دوپلر مایکروویو
فرکانس کار	24.150 گيگاهرتز
ولتاژ ورودی	10 - 24 VDC ±10%
حالت تشخیص	طرح
جریان کار	< 150 MA
قدرت خروجی (EIRP)	<20 دی بی ام
حالت رله پالس	1-6s (قابل تنظیم)
زاویه تشخیص (افقی)	0 - 28°
زاویه تشخیص (عمودی)	0 - 60°
محدوده شناسایی	1 - 6M (3.3 - 19.7FT)
ابعاد	1189826 میلی متر (0.390.320.09 FT)
دمای کار	-40°C ~ +70°C
سرعت قابل تشخیص	20 تا 90 ms
مواد مسکن	ABS
زمان کنترل رله	1-6s قابل تنظیم
درجه حفاظت	IP65

به عنوان یک سازنده جامع دروازه های مانع، JUTAI متعهد به ارائه راه حل های استثنایی است که توسط نوآوری و کیفیت هدایت می شود،هدف ما این است که شریک تولید قابل اعتماد شما در ایجاد و ارتقاء نام تجاری خود باشیم..
