نور ایمنی خلاء سفارشی پرده 1.5m طول 8m محدوده IP67 -30 °C کار
جزئیات محصول
| رتبه بندی IP | IP67 | حس کردن فاصله | 8 متر |
|---|---|---|---|
| مواد | آلیاژ آلومینیوم | ویژگی | مقاوم در برابر خوردگی |
| ولتاژ تغذیه | DC12-24v | دمای عملیاتی | -20 ~ 60 ℃ |
| جریان عملیاتی | <50mA | خروجی | No/NC، COM |
| جریان کار | <20mA@DC12V | مشخصات | 150*2.1*1.5 سانتی متر |
| برجسته کردن | پرده نور ایمنی 8 متری,پرده نور ایمنی خالی سفارشی,پرده نور ایمنی IP67 |
||
توضیحات محصول

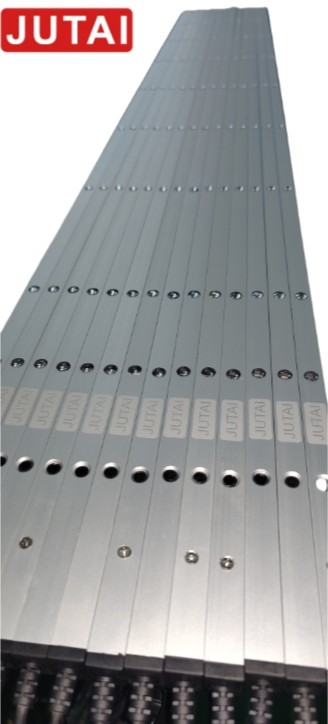

پرده نوری ایمنی سفارشی با قابلیت Blanking، طول 1.5 متر، برد 8 متر، IP67، عملکرد در دمای -30 درجه سانتیگراد
مرور کلی محصول
دانلود PDF محصول
سنسور پرده نوری ایمنی مادون قرمز CL15-8L8 با قابلیت Blanking برای درب های صنعتی، طراحی شده برای حفاظت ایمنی قابل اعتماد در محیط های چالش برانگیز.
حالت های عملکرد
حالت Blanking
- پرده نوری ایمنی در شکاف درب نصب می شود
- هنگامی که درب به طور عادی بسته می شود، پرتوهای نور به ترتیب از بالا به پایین مسدود می شوند
- این مسدود شدن متوالی به عنوان یک عمل بسته شدن عادی درب شناخته می شود
- هنگامی که جسمی در حین بسته شدن از زیر عبور کرده و پرتو نور را مسدود می کند، درب برای باز شدن فعال می شود
حالت عادی
- در داخل و خارج درب نصب می شود
- پرتوهای نور هنگام بسته بودن درب عبور نمی کنند
- هرگونه مسدود شدن پرتو نور بلافاصله سیگنال باز شدن درب را فعال می کند
مزایای کلیدی
- مناسب برای درب های سردخانه و محیط های مرطوب: عملکرد در دمای -25 درجه سانتیگراد
- بدون نیاز به جعبه کنترل سیم همزمان
- سرعت پاسخگویی سریع: 0.03 ثانیه
- مقاوم در برابر نور خورشید و تداخل الکترومغناطیسی
- پشتیبانی از سفارشی سازی موجود است
مشخصات فنی
| مدل | CL15-8L8 |
|---|---|
| تکنولوژی | سنسور مادون قرمز فعال با مقاومت در برابر نور قوی |
| محدوده تشخیص | تا 8 متر |
| زمان پاسخگویی | سریع و قابل اعتماد |
| جریان کاری | <20mA در DC12V |
| ولتاژ کاری | DC12-24V |
| روش های خروجی | NO/NC و COM |
| کاربردها | درب های پرسرعت، درب های سکشنال، درب های رولینگ، درب های تلسکوپی با بسته شدن عمودی، آسانسورهای باربری |
| ارتفاع حفاظتی | حداکثر 1225 میلی متر (حالت پنهان سازی)، 1305 میلی متر (حالت عادی) |
| دمای عملیاتی | -25 ~ +70 درجه سانتیگراد |
| سطح حفاظت | IP67 |
| جنس پوسته | آلیاژ آلومینیوم |
دستورالعمل نصب
مرحله 1: پوشش ها را بردارید و سیم ها را وصل کنید
- جدا کردن پوشش ها: پوشش های بالا و پایین سنسور را به آرامی جدا کنید
- اتصالات سیم: اتصالات سیم لازم را انجام دهید و انتهای آن را از پورت مشخص شده عبور دهید
مرحله 2: موقعیت یابی و علامت گذاری سوراخ ها
- تراز کردن: فرستنده و گیرنده را به صورت موازی تراز کنید تا موقعیت دقیق نصب مشخص شود
- علامت گذاری: موقعیت سوراخ ها را روی دیوار برای حفاری دقیق علامت گذاری کنید
مرحله 3: حفاری و تثبیت
- حفاری: از دریل چکشی برای ایجاد سوراخ در موقعیت های علامت گذاری شده استفاده کنید
- تثبیت: رولپلاک ها را در سوراخ های حفاری شده قرار دهید و آنها را با پیچ محکم کنید
مرحله 4: نصب فرستنده و گیرنده
- نصب: فرستنده و گیرنده را با استفاده از پیچ های M3*25 روی دیوار نصب کنید
- اتصال برق: منبع تغذیه را وصل کنید و تراز سنسور را تست کنید
- تنظیم: در صورت نیاز، با چرخاندن لوله آلومینیومی زاویه را تنظیم کنید. پس از تراز شدن، پیچ چرخان را محکم ببندید
مرحله 5: تعویض پوشش ها و تست نهایی
- تعویض پوشش ها: پوشش های بالا و پایین را با استفاده از پیچ های M2*8 دوباره نصب کنید
- تست نهایی: یک تست جامع برای اطمینان از عملکرد صحیح سنسور انجام دهید
تصاویر محصول
