درب گاراژ نور حفاظتی پرده سنسور مادون قرمز IP67 ضد آب 8m فاصله تشخیص

مرور کلی

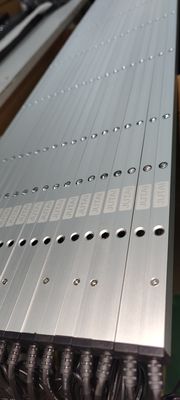

پرده نور خالی - CL15-8L8 توسط Shenzhen Jutai Comm Co., Ltd یک دستگاه ایمنی پیشرفته است که برای افزایش امنیت و کارایی درب های صنعتی طراحی شده است.داراي يک سنسور مادون قرمز فعال با مقاومت فوق العاده در برابر نور، که عملکرد قابل اطمینان در شرایط مختلف نور را تضمین می کند. با یک محدوده تشخیص چشمگیر تا 8 متر و زمان پاسخ سریع،این سنسور برای نظارت بر ایمنی در کاربردهای مختلف صنعتی حیاتی است.، باعث می شود که آن را یک دارایی ارزشمند برای ایمنی محل کار.

• اصول: معمولاً از یک فرستنده و یک گیرنده تشکیل می شود تا یک سیستم پرده نور را تشکیل دهد. فرستنده یک سری از پرتوهای مادون قرمز موازی را منتشر می کند و گیرنده این پرتوها را دریافت می کند.وقتی پرده نور توسط یک شی مسدود می شود، گیرنده تغییر سیگنال نور را تشخیص می دهد.
• برای جلوگیری از خرد شدن درب های صنعتی: در سناریوهای درب های صنعتی (مانند درب های بزرگ در کارخانه ها، درب های گاراژ و غیره) ، اگر یک شی (مانند پرسنل، وسایل نقلیه، کالاها و غیره)) وارد منطقه زیر درب در طول روند نزول یا بسته شدن می شود.، حسگر پرده نور می تواند آن را به سرعت تشخیص دهد و سیگنال به سیستم کنترل ارسال کند تا درب را از بسته شدن متوقف کند یا باز کردن آن را معکوس کند،بنابراین جلوگیری از درب از خرد کردن شی و ایجاد آسیب یا حوادث ایمنی.

• عملکرد خالی کردن به گونه ای کار می کند که اگر شعاع ها به صورت متوالی از بالا به پایین مسدود شوند، این امر رله را تحریک نمی کند و بسته شدن درب عادی محسوب می شود.اگر درهای پایین در هنگام بسته شدن مسدود شوند، سيگنال رله خارج خواهد شد
• بهبود بهره وری و انعطاف پذیری تولید: بدون از دست دادن ایمنی، می توان از موقعیت هایی که در غیر این صورت باعث خاموش شدن غیر ضروری می شود، جلوگیری کرد.اجازه می دهد تا فرآیندهای صنعتی به آرامی تر پیش روند.

نکته مهم

یک پرده نور خالی یک دستگاه ایمنی تخصصی است که اجازه می دهد بخش های خاصی از میدان تشخیص خود را غیرفعال کند، یا "خالی" کند، بدون اینکه کل پرده را تحت تاثیر قرار دهد.این ویژگی در محیط هایی که ماشین آلات یا فرآیندهای تولید به طور منظم میدان پرده نور را قطع می کنند ضروری استبا پوشاندن انتخابی این مناطق، پرده نور با تشخیص وقفه های غیرمنتظره در بخش های غیر پوشیده، حفاظت را حفظ می کند.تضمین ایمنی بدون توقف غیر ضروری یا آژیرهای دروغیناین قابلیت به ویژه در محیط های پیچیده خودکار که در آن انعطاف پذیری و ایمنی بسیار مهم است مفید است.

ویژگی های فنی و مزایای آن

• یکپارچه سازی سیستم: طراحی شده برای یکپارچه سازی بدون تلاش با سیستم های مختلف کنترل درب، اطمینان از سازگاری و عملکرد بدون مشکل.
• نصب قابل سازگاری: مناسب برای نصب مستقیم در لبه های درب، فراهم کردن انعطاف پذیری برای پذیرش پیکربندی های مختلف درب و سناریوهای نصب.
• طول قابل تنظیم: در دسترس در طول های مختلف مانند 2 متر و 2.5 متر، اجازه می دهد تا سفارشی سازی برای پاسخگویی به نیازهای نصب خاص.
• طراحی کوچک و کارآمد: مدل CL15-8L8 یک پرده نوری فشرده است که به طور خاص برای درب ها و دروازه های اتوماتیک طراحی شده است و اقدامات ایمنی قابل اعتماد را با حداقل رد پای ارائه می دهد.
• دامنه کاربرد گسترده: ایده آل برای درب های با سرعت بالا، درب های قطعی، درب های چرخدار، درب های تلسکوپی بسته شده عمودی و آسانسورهای باربری، که تنوع در محیط های مختلف صنعتی را نشان می دهد.
• قابلیت تشخیص دقیق: از تکنولوژی پرتو استفاده می کند تا حضور افراد یا اشیاء را با دقت تشخیص دهد، از حوادث جلوگیری کند و سیگنال های عملیاتی درب را به موقع تضمین کند.
• گزینه های خروجی انعطاف پذیر: روش های خروجی متعدد (NO / NC و COM) را فراهم می کند و انعطاف پذیری را برای ادغام با سیستم های مختلف کنترل درب افزایش می دهد.
• بهره وری انرژی: دارای مصرف جریان کم کمتر از 20mA در DC12V و در محدوده ولتاژ کاری DC12-24V کار می کند، اطمینان از عملکرد انرژی کارآمد.
• سیم کشی ساده: نیاز به سیم همگام سازی بین فرستنده و گیرنده را از بین می برد، سیم کشی در محل را ساده می کند و هزینه های مواد را کاهش می دهد. سیگنال همگام سازی در پرتوی مادون قرمز جاسازی شده است,که همگام سازی را از طریق منطق صفحه مدار تضمین می کند.
• پشتیبانی فنی و خدمات: گزینه های پشتیبانی فنی و خدمات جامع در دسترس است.اطمینان از اینکه هر گونه مشکل به سرعت حل می شود و مشتریان کمک های لازم برای نصب و نگهداری را دریافت می کنند.

با تأکید بر طول قابل تنظیم و پشتیبانی فنی قوی، پرده نور CL15-8L8 به عنوان یک راه حل ایمنی متنوع و قابل اعتماد برای محیط های صنعتی مختلف قرار دارد.

مشخصات فنی

دستورالعمل نصب

مرحله ۱: پوشش ها را بردارید و سیم ها را متصل کنید

1. پوشش های جدا شده: پوشه های بالا و پایین سنسور را با دقت بردارید.
2. اتصالات سیم: اتصال سیم های لازم را ایجاد کنید و پایان رشته را از طریق پورت تعیین شده هدایت کنید.

مرحله ۲: موقعیت و نشان دادن سوراخ ها

1. هماهنگی: فرستنده و گیرنده را موازی قرار دهید تا موقعیت نصب صحیح مشخص شود.
2. علامت گذاری: به دقت موقعیت سوراخ را در دیوار برای حفاری دقیق مشخص کنید.

مرحله سوم: حفاری و تعمیر

1. حفاری: از یک دریل ضربه برای ایجاد سوراخ در موقعیت های مشخص شده استفاده کنید.
2. امن کردن: پلگ های دیواری را در سوراخ های سوراخ شده وارد کنید و آنها را با پیچ ها محکم کنید.

مرحله 4: فرستنده و گیرنده را نصب کنید

1. نصب: فرستنده و گیرنده را با استفاده از پیچ های M3 * 25 به دیوار متصل کنید.
2. اتصال برق: منبع برق را وصل کنید و تراز سنسور را آزمایش کنید.
3. اصلاح: زاویه را با چرخش لوله آلومینیومی در صورت لزوم تنظیم کنید.

مرحله پنجم: تعویض پوشش و آزمایش نهایی

1. پوشش ها را دوباره وصل کنید: پوشش های بالا و پایین را با پیچ های M2 * 8 دوباره متصل کنید.
2. آزمون نهایی: انجام یک آزمایش جامع برای اطمینان از عملکرد مناسب سنسور.

افزایش ایمنی در محل کار

امنیت و امنیت عملیات صنعتی خود را با پرده نور سلول های عکاسی سنسور درب افزایش دهید. این سنسور پیشرفته ویژگی های امنیتی قوی را فراهم می کند،از جمله یک محدوده شناسایی 8 متر، گزینه های نصب انعطاف پذیر، و قابلیت های تشخیص دقیق. آن را به راحتی با سیستم های کنترل درب مختلف ادغام می شود،انتخاب قابل اعتماد برای بهبود ایمنی در محیط های صنعتیاعتماد به کیفیت و عملکرد پرده نور CL15-8L8 برای ارائه امنیت مطلوب و آرامش ذهن.
