دو کانال دستگاه تشخیص حلقه خودرو برای دسترسی به پارکینگ دستگاه تشخیص خودرو سیستم پارکینگ
جزئیات محصول
| محدوده خودگردان | 20-2000 ساعت | عمل | -40 ~ +70 درجه سانتیگراد |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms |
| مشخصات | 13.6*8.6*5.2 | برق مورد نیاز | 110-240 VAC (48 تا 63 هرتز) |
| اندوکتانس حلقه | 20-2000μH | فرکانس | سوئیچ چهار مرحله ای قابل انتخاب: 20-80 کیلوهرتز |
| رطوبت | رطوبت نسبی تا 95 درصد بدون تراکم | حفاظت مدار | پوشش منسجم روی PCB و تمام اجزا |
| اتصالات | پایه سوکت-11 پین نر (JEDEC B11-88) | اندازه | 75mm x 43mm x 110mm |
| برجسته کردن | آشکارساز حلقه دو کانال خودرو,یک حسگر دو کانال حلقه ای,حسگر حلقه 20 تا 2000uh |
||
توضیحات محصول

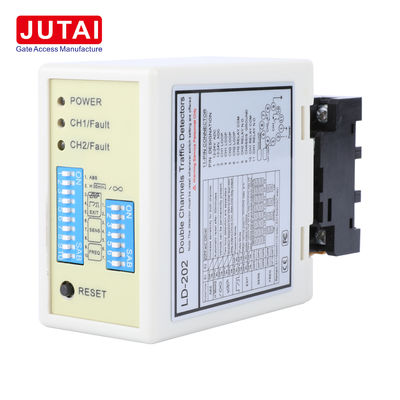

دو کانال دستگاه تشخیص حلقه خودرو برای دسترسی به پارکینگ دستگاه تشخیص خودرو سیستم پارکینگ
JUTAI یک سیستم تشخیص حلقه زیرزمینی چند منظوره را توسعه می دهد که می تواند به عنوان آشکارسازان حلقه دو کانال استفاده شود.کاربران می توانند از یک واحد تشخیص حلقه دو کانال با کویل های حلقه دو کانال برای فعال کردن دستگاه های توزیع کارت ورودی استفاده کنند.، در حالی که یک کویل دیگر برای حلقه بسته شدن ایمنی دروازه مانع استفاده می شود. Jutai بهترین آشکارساز حلقه خودرو را برای هر سیستم کنترل دروازه ورودی یا سیستم مدیریت پارکینگ خودرو ارائه می دهد.
ویژگی های دستگاه تشخیص حلقه اتومبیل حرفه ای 110-240VAC
- اندازه کمکت:دارای خانه های جمع و جور و طراحی خوب است که تمام الزامات صنعت را در مورد ویژگی ها و قابلیت ها ترکیب می کند و امکان ادغام در هر سیستم شناسایی ترافیک موجود را فراهم می کند.
- توانایی تشخیص:قابلیت های تشخیص جامع اجازه می دهد تا تشخیص دقیق حلقه و مشکلات نصب.
- زمان حضور قابل انتخاب:خروجی رله حضور می تواند برای محدود کردن خروجی تشخیص به یک زمان ثابت (زمان>30 دقیقه) انتخاب شود در حالی که یک وسیله نقلیه در حلقه باقی می ماند.
- نشان دهنده فرکانس حلقه:تداخل بین حلقه های مجاور/دتاکتورها را می توان با یک شاخص یکپارچه تعیین کرد و با تغییر تنظیمات فرکانس از بین برد.
- تشخیص جهت:اگر وسیله نقلیه از CH1 به CH2 حرکت کند، پس خروجی رله CH1؛ اگر وسیله نقلیه از CH2 به CH1 حرکت کند، پس خروجی رله CH2.
- انتخاب حساسیت:حساسیت و فرکانس حلقه را می توان با تنظیم سوئیچ 7 طرفه و سوئیچ 10 طرفه تنظیم کرد.
روش های کار
آشکارساز سری LD-200 می تواند برای هر یک از حالت های زیر پیکربندی شود:
- حالت حضور
- حالت پالس
- حالت حضور منطقی AB (عملیات مانع)
- حالت نبض منطق AB (منطق شمارش)
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| محرک حلقه | 20 تا 2000μH |
| حساسیت | 8 راه قابل انتخاب بالاترین مقدار: 0.015٪ DL/L پایین ترین: 0.8% DL/L |
| فرکانس | سوئیچ چهار مرحله ای قابل انتخاب: 20-80KHz |
| نیاز به انرژی | 110-240VAC (48 تا 62Hz) 12-24VADC (48 تا 62Hz) |
| دمای کار | -40°C تا +70°C (-111 درجه فارنهایت تا +158 درجه فارنهایت) |
| خروجی خطا | - به آرامی چشمک می زند: امکان شارژ کوتاه یا تعداد ناکافی دور چشمک زدن سریعتر: امکان باز شدن حلقه یا تعداد بیش از حد دور |
| زمان پاسخ | 10- 90MS |
| نشانه های بصری | - ال ای دی قدرت: قرمز - کانال LED: سبز |
| تنظیم مجدد | با فشار دادن دکمه در جلو محفظه تنظیم مجدد |
| سیگنال رله | سیگنال حضور یا سیگنال پالس |
| ABS (افزایش حساسیت خودکار) | آره |
| تشخیص جهت | تشخیص جهت جریان CH1 و CH2 |
| فرکانس حلقه | 4 تنظیمات (کم، متوسط کم، متوسط بالا، بالا) |
| رطوبت | تا 95 درصد رطوبت نسبی بدون فشرده سازی |
| حفاظت از مدار | پوشش مطابق بر روی PCB و تمام اجزای آن |
| ارتباطات | قرار دادن سوکت 11 پین مرد (JEDEC B11-88) |
| اندازه | 75mm x 43mm x 110mm |
درخواست ها
- دروازه اتوماتیک
- سیستم چراغ راهنمایی
- مکانیسم های دروازه
- موانع عملیاتی
- سیستم هدایت پارکینگ
- فعال کردن دستگاه های کارتی در پارکینگ ها
- کنترل موانع پارک
- کنترل دسترسی خودرو
- سیستم کنترل ترافیک / سیستم پرداخت عوارض ترافیک
- سیستم شمارش خودرو
- دروازه ها و درهای موتور
- بالارد های امنیتی/ شاترهای چرخدار/ درهای گاراژ
- ماژول دوربین
ارتباطات و شاخص ها
شاخص ها و سوئیچ ها:
- لامپ قدرت (قرمز):نشان ميدهد "اينترنت روشن"
- CH1 تشخیص LED:
- به طور مداوم روشن: نشان دهنده تشخیص وسیله نقلیه است
- چشمک زدن به آرامی: نشان دهنده یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه است
- چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است
- روش تشخیص CH2 LED:
- به طور مداوم روشن: نشان دهنده تشخیص وسیله نقلیه است
- چشمک زدن به آرامی: نشان دهنده یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه است
- چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است
انتخاب حساسیت:حساسیت و تنظیم فرکانس از طریق تنظیمات یک سوئیچ 7 طرفه و یک سوئیچ 10 طرفه به دست می آید.کاربران می توانند از 8 تنظیمات مختلف را با تنظیم موقعیت های سوئیچ پایین بر اساس جداول ارائه شده انتخاب کنند. سوئیچ های دیپ 6، 7 و 8 حساسیت CH1 را کنترل می کنند، که 0.8 حساس ترین و 0.015 حساس ترین است. سوئیچ های دیپ 3، 4 و 5 حساسیت CH2 را کنترل می کنند، که 0.8 کمتر حساس است و 0.015 حساس ترين است
تنظیمات سوئیچ
کلید 1 (S1):انتخاب تابع حلقه کانال 1 (موبایل 10 راه)
(1) DIP 1 و DIP 2:افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال)
(2) D3, D4, D5 و سوئیچ 2 (S2) D1, D2:تنظیم توابع ویژه (Mode1, 2, 3 Direction Detection. Mode 4, 5, 6 حالت عادی، دو حلقه تشخیص جدا شده اند)
(3) D6 و D7 و D8 و سوئیچ 2 (S2) D3 و D4 و D5:تنظیم انتخاب حساسیت CH1 و CH2 (انتخاب هشت سطح)
(4) D9 و D10 و سوئیچ 2 (S2) D6, D7:فرکانس تنظیم (20K تا 100KHz)
دکمه تنظیم مجدد:لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات در سوئیچ های Dip انجام می شود، دوباره تنظیم شود.
احتیاط های نصب و رفع مشکل
- کویل برش اندازه و ورودی دستورالعمل ها به عنوان در نمودار در سمت راست نشان داده شده است
- استفاده از سیم های آهن مغناطیسی برای کویل القایی، با طول کلی تا 500 متر توصیه می شود
- اندازه برش کویل باید یک مستطیل با طول 1.0 به 2.0 متر و عرض 0.8 به 1.2 متر باشد، اجتناب از زاویه های راست در گوشه ها تا حد ممکن
- خلاصه نصب توصیه شده از چرخش های معمولی اصلی کویل
در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید
اصل کار
| روند ورود | روند خروج |
|---|---|
|
|
تشخیص جهت و برنامه های کاربردی
تشخیص جهت:عملکرد تشخیص جهت LD-200/LD-202 تضمین می کند که آشکارگر هنگامی که ماشین از یک خواننده UHF دیگر عبور می کند، سیگنال را دوباره فعال نمی کند.ثبت فقط سوابق ورود یا خروج در سیستم.
کاربرد:جواهرات JUTAI LD200/202 سری دو کانال دستگاه تشخیص حلقه خودرو، مجهز به عملکرد تشخیص جهت، مناسب برای بسیاری از موارد ورود و خروج یک کانال.می تواند به کنترل کننده JUTAI یک درب (مدل) متصل شود: AC-11) ، مانع دروازه JUTAI (مدل: BR-110) ، و خواننده RFID برد طولانی JUTAI (مدل: PUHF-9) ، همراه با اسپری های حلقه مقاومت با دمای بالا (مدل: JTHT-11) ،ایده آل برای سیستم های کنترل دسترسی ورود/خرید یک کانال.
عملکردی به عنوان دو آشکارساز حلقه ی تک کانال مستقل:LD-200/202 می تواند به عنوان دو آشکارساز حلقه ی تک کانال مستقل کار کند، مناسب برای پارکینگ های استاندارد یک ورودی و یک ورودی است. یک حلقه ی حلقه ای خواننده را فعال می کند و کارت را می خواند،در حالی که دیگری به عملکرد ضد شکستن موانع اختصاص دارداین پیکربندی هزینه های سخت افزاری مرتبط با استفاده از آشکارسازان جداگانه برای هر عملکرد را کاهش می دهد و مزایای بالقوه صرفه جویی در هزینه ها را از نظر اقتصادی ارائه می دهد.با فعال کردن ویژگی حالت کار مستقل LD-200/202، اجازه می دهد تا به طور موثر در این ظرفیت دوگانه عمل کند.
