حسگر درب نورپردازی با محدوده 30 متری

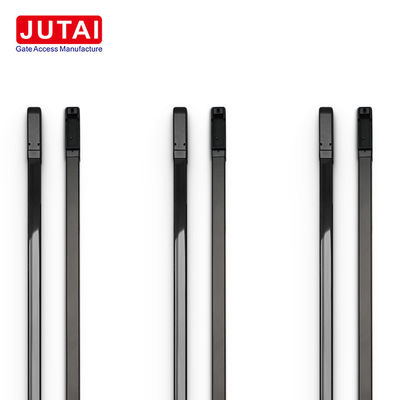

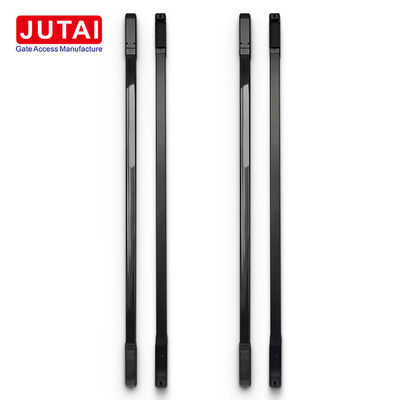

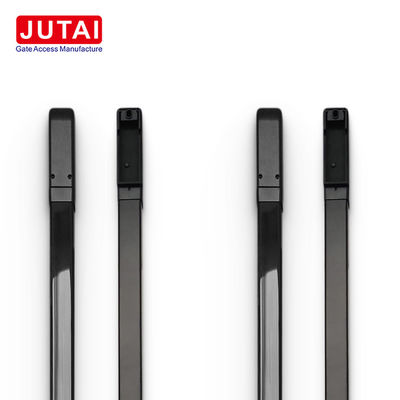

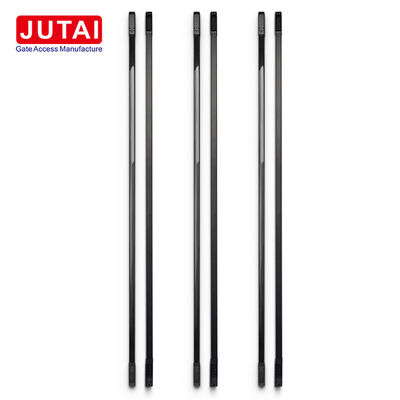

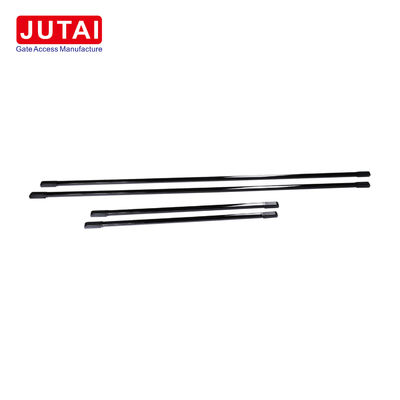

معرفی حسگر پرده نور ایمنی JUTAI:

به عنوان یک راه حل پیشرفته ایمنی طراحی شده است، حسگر پرده نور ایمنی JUTAI حفاظت و امنیت درهای صنعتی، دروازه های مانع و مناطق مسکونی را تضمین می کند.با ارتفاع 1 متر و مجهز به 4 شعاع مادون قرمز، این سنسور قابلیت و قابلیت اطمینان بی نظیر را ارائه می دهد. طراحی شده برای مقاومت در برابر محیط های خشن و تداخل نور شدید، دارای درجه ضد آب IP65 است.محافظت قوی در برابر عناصر.

اصل کار:

• انتشار مادون قرمز: سنسور از طریق یک فرستنده مادون قرمز ساخته شده پرتوهای مادون قرمز را منتشر می کند.
• گسترش پرتو: این پرتو مادون قرمز در امتداد یک مسیر از پیش تعریف شده حرکت می کند و مانع تشخیص نامرئی ایجاد می کند.
• تعامل با هدف: اجسام متقاطع با پرتو با نور مادون قرمز با منعکس کردن، جذب یا پراکنده کردن آن تعامل دارند.
• انعکاس یا پراکندگی: گیرنده مادون قرمز سنسور نور مادون قرمز منعکس شده یا پراکنده شده از شی را ضبط می کند.
• پردازش سیگنال: سیگنال های دریافت شده برای تجزیه و تحلیل ویژگی هایی مانند قدرت سیگنال و فرکانس پردازش می شوند و جزئیات مهم در مورد حضور و فاصله شی را تعیین می کنند.
• نتایج خروجی: داده های پردازش شده به سیگنال های الکتریکی یا دیجیتالی تبدیل می شوند که باعث ایجاد اقدامات، آژیرها یا ثبت داده می شوند.

ویژگی های کلیدی:

• دوام استثنایی: با درجه بندی ضد آب IP65 ، سنسور در برابر تداخل شدید نور و شرایط سخت در فضای باز مقاومت می کند و دوام طولانی مدت را تضمین می کند.
• محدوده تشخیص گسترده: با داشتن محدوده تشخیص بیش از 15 متر، پوشش گسترده و قابل اعتماد را فراهم می کند.
• عملکرد:
  • ایمنی درب صنعتی: درب ها را به طور خودکار پس از تشخیص اشیاء در هنگام بسته شدن باز می کند و پروتکل های ایمنی را افزایش می دهد.
  • حفاظت از دروازه های مانع: برای دروازه های مانع ایده آل است، سنسور بلافاصله دروازه ها را پس از تشخیص یک فرد یا وسیله نقلیه در هنگام بسته شدن باز می کند.
  • امنیت داخلی بهبود یافته: امنیت خانه را با فعال کردن خروجی رله در هنگام تشخیص ورود غیر مجاز افزایش می دهد و به طور موثر از نفوذ کنندگان بالقوه جلوگیری می کند.
  • گزینه های سفارشی سازی: سنسور پرده نور ایمنی را می توان در طول های مختلف و پیکربندی های پرتو سفارشی کرد تا نیازهای خاص را برآورده کند و قابلیت سازگاری و عملکرد مطلوب را تضمین کند.

نتیجه گیری:

اقدامات ایمنی خود را با حسگر پرده نور ایمنی JUTAI افزایش دهید. این حسگر قابل اعتماد و قابل تنظیم طراحی شده است تا حفاظت جامع از درب های صنعتی، دروازه های مانع،و سیستم های امنیتی خانگیاعتماد به راه حل های نوآورانه JUTAI برای محافظت موثر از محل شما.

مشخصات:

(نمونه: PB20-16L15)

• تکنولوژی: تکنیک نوری مادون قرمز
• حالت تشخیص: تشخیص حضور
• تعداد پرتو ها: 4 (قابل تنظیم)
• طول: 1 متر (تخصیص پذیر)
• فاصله شناسایی: 15 متر
• ولتاژ کار: 12-24V
• جریان عملیاتی فرستنده/ گیرنده: <50mA
• زمان پاسخ: قابل تنظیم (50/100/150/200ms)
• زمان پرتاب: 2 ثانیه برای پرتاب یک پرتو؛ پرتاب فوری برای مسدود کردن 2 پرتو مجاور یا بیشتر
• روش پرتاب: پرتاب یک یا چند پرتاب
• دمای کار: 20~60°C
• رطوبت نسبی: 90٪RH حداکثر (بدون تهویه)
• خروجی هشدار: خروجی سیم کشی، رلهخروجی 30VDC@2A، 125VAC@1A (NO/NC)
• زاویه چرخش: 180 درجه افقی
• سطح IP: IP65
• مواد: آلیاژ آلومینیوم و پلاستیک PC

مراحل نصب:

1. پوشش ها را بردارید و سیم ها را وصل کنید:

   • پوشش بالا و پایین سنسور را جدا کنید.
   • اتصال سیم ها را برقرار کنید و پایان رشته را از طریق پورت رشته ای تعیین شده هدایت کنید.

2. موقعیت و سوراخ های علامت گذاری:

   • موقعیت نصب را با موازی فرستنده و گیرنده تأیید کنید.
   • موقعيت سوراخ ها رو روي ديوار با دقت مشخص کنيد

3. دریل و تعمیر:

   • از یک دریل ضربه برای ایجاد سوراخ در مکان های مشخص شده استفاده کنید.
   • پلگ های دیواری را در سوراخ های سوراخ شده وارد کنید و آنها را با پیچ ها محکم کنید.

4. فرستنده و گیرنده نصب شده:

   • فرستنده و گیرنده را با استفاده از پیچ های M3 * 25 روی دیوار قرار دهید.
   • منبع برق رو وصل کن و محور حسگر رو امتحان کن
   • در صورت لزوم زاویه را با چرخش لوله آلومینیومی تنظیم کنید.
   • هنگامی که تراز شده است، پیچ چرخش را محکم محکم کنید.

5. تعویض پوشش و آزمایش نهایی:

   • پوشش بالا و پایین سنسور را با پیچ های M2 * 8 محافظت کنید.
   • انجام یک آزمایش نهایی برای اطمینان از عملکرد صحیح سنسور.

سوالات متداول:

• مشکلات نصب رایج چیست؟ بخش سوالات متداول ما به مشکلات احتمالی نصب می پردازد و راه حل های جامع برای یک فرآیند نصب بدون مشکل ارائه می دهد.

• اگر سنسور به درستی کار نمی کند چگونه مشکلاتی را حل کنم؟ نکات دقیق برای رفع مشکل در FAQ به حل هرگونه مشکل نصب یا عملیاتی کمک می کند.
