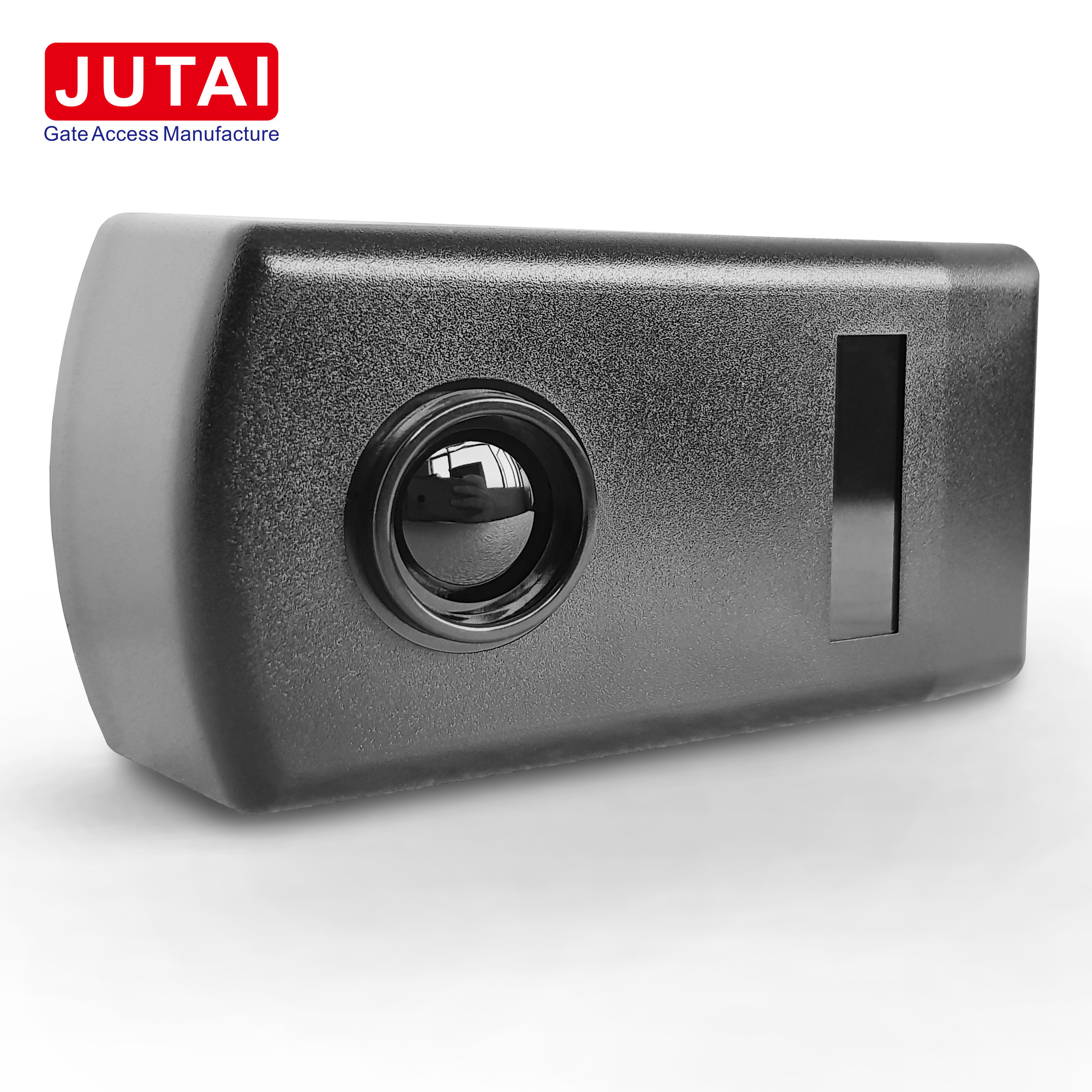

30 متر پرتوی مادون قرمز سیم دار برای ایمنی اتوماتیک دروازه

افزایش امنیت و کارایی با حسگر پرتو مادون قرمز JUTAI IR-20

1ویژگی های کلیدی:

1.1 تشخیص از فاصله دور: با فاصله تشخیص قابل توجه تا 30 متر حتی در نور خورشید در فضای باز، IR-20 پوشش گسترده و قابلیت های تشخیص قابل اعتماد را تضمین می کند.

1.2 حساسیت بالا: قادر به تشخیص دقیق حتی کوچکترین اشیاء یا حرکات ظریف، IR-20 امنیت و کارایی بالا را فراهم می کند.

1.3 زمان پاسخ سریع: با زمان پاسخ بسیار سریع، IR-20 برای کاربردهایی که نیاز به تشخیص سریع دارند، ایده آل است و عمل سریع و موثر را تضمین می کند.

1.4 مقاومت بالا در برابر تداخلات: IR-20 که برای مقاومت در برابر تداخلات نور محیطی مانند نور خورشید یا چراغ های وسیله نقلیه طراحی شده است، عملکرد پایدار را در هر شرایطی تضمین می کند.

1.5 نصب آسان: برای نصب و تنظیم آسان طراحی شده است، IR-20 نصب و نگهداری کاربر را تسهیل می کند و زمان توقف و دردسر را به حداقل می رساند.

2کاربردها:

2.1 درب های اتوماتیک و سیستم های کنترل دسترسی: برای شناسایی افراد یا وسایل نقلیه عبور از طریق استفاده می شود، به طور خودکار کنترل باز و بسته شدن درب ها، اطمینان از کنترل دسترسی بدون مشکل.

2.2 سیستم های امنیتی: در برنامه های امنیتی، IR-20 ورود غیرمجاز را تشخیص می دهد، که معمولاً برای حفاظت از محیط، پنجره و درب استفاده می شود و اقدامات ایمنی کلی را افزایش می دهد.

2.3 اتوماسیون صنعتی: در خطوط تولید و کمربند های حمل و نقل برای تشخیص موقعیت و حرکت اشیاء، کنترل عملیات ماشین آلات و بهینه سازی فرآیندهای صنعتی استفاده می شود.

2.4 مدیریت پارکینگ: در پارکینگ ها برای تشخیص ورود و خروج وسایل نقلیه، کنترل دروازه های مانع، یا نظارت بر اشغال فضای پارکینگ، اطمینان از جریان و مدیریت موثر ترافیک استفاده می شود.

3دستورالعمل نصب:

3.1 دسترسی به داخل: برای دسترسی به اجزای داخلی آن، پانل جلویی سلول نور را باز کنید.

3.2 ورودی کابل و تثبیت پایه: کابل ها را در سوراخ های مربوطه خود قرار دهید و پایه را به طور محکم به دیوار متصل کنید.

3.3 نصب بر روی دیوار یا سطح فلزی: حفاری سوراخ و وارد پیچ مناسب برای نصب بر روی دیوار یا سطح فلزی.

3.4 اتصال: کابل ها را متصل کنید و سلول نوری را با ولتاژ بین 12 و 24 ولت DC/AC تغذیه کنید.

3.5 موقعیت مناسب را تضمین کنید: سلول نوری را به درستی تنظیم کنید و اطمینان حاصل کنید که LED قرمز در صورت تنظیم صحیح خاموش بماند.

3.6 سیستم آزمایش: قطع اشعه مادون قرمز برای تأیید پاسخ رله.

3.7 پنل جلویی امن: پنل جلویی را جایگزین کنید و آن را با پیچ های ارائه شده برای عملکرد مناسب امن کنید.

4مزیت ها و ویژگی ها:

4.1 ادغام همه کاره: به طور یکپارچه با تمام سیستم های کنترل درب ادغام می شود، اطمینان از سازگاری و سهولت استفاده.

4.2 گزینه های نصب انعطاف پذیر: نصب را با گزینه های نصب سازگار، از جمله ادغام لبه درب ساده می کند.

4.3 ایمنی درب اتوماتیک: اقدامات ایمنی قابل اطمینان را برای درب ها و دروازه های اتوماتیک فراهم می کند و امنیت کلی را افزایش می دهد.

4.4 طیف گسترده ای از کاربردهای: مناسب برای انواع مختلف درب و کاربردهای صنعتی، اطمینان از استفاده متنوع.

4.5 تشخیص دقیق: افراد یا اشیاء عبور را با دقت تشخیص می دهد، از حوادث جلوگیری می کند و ایمنی را تضمین می کند.

4.6 عملکرد کارآمد: دارای گزینه های خروجی کم جریان کار و متنوع برای عملکرد کارآمد و قابل اعتماد است.

4.7 IP67 درجه بندی ضد آب: مقاومت در برابر محیط های خشن با درجه بندی IP67، اطمینان از دوام و طول عمر.

5نتیجه گیری:

به طور خلاصه، حسگر پرتو مادون قرمز JUTAI IR-20 امنیت و کارایی بی نظیر را در کاربردهای مختلف ارائه می دهد. با ویژگی های پیشرفته، قابلیت های تشخیص دقیق،و فرآیند نصب آسان، IR-20 آرامش ذهن و راحتی را در محیط های مختلف تضمین می کند و آن را به یک جزء ضروری از سیستم های کنترل دسترسی و امنیت مدرن تبدیل می کند.




پارامتر فنی

جزئیات اتصال JUTAI IR-20

راهنمای نصب برای فوتول IR-20M

1. به بخش داخلي دسترسي:

1.1 پانل جلویی سلول نور را برای دسترسی به اجزای داخلی آن بلند کنید.

2ورودی کابل و ثابت کردن پایه:

2.1 کابل ها را در سوراخ های مورد نظر خود قرار دهید.

2.2 پایه سلول نور را محکم به دیوار ثابت کنید تا ثبات آن تضمین شود.

3نصب روی دیوار یا سطح فلزی:

3.1 برای نصب روی دیوار، سه سوراخ 5 ø سوراخ کنید و لنگرهای پیچ مناسب را وارد کنید.

3.2 برای نصب بر روی سطوح فلزی، سه سوراخ 3 ø برای پیچ های خودکار سوراخ کنید.

4. ارتباط برقرار کن:

4.1 کابل های لازم را به سلول نور متصل کنید.

4.2 سلول نوری را با ولتاژ بین ۱۲ و ۲۴ ولت DC/AC تغذیه کنید.

5. مواضع مناسب را تضمین کنید:

5.1 بررسی موقعیت مناسب، تراز و اتصال سلول نور.

5.2 اطمینان حاصل کنید که LED قرمز روی گیرنده هنگامی که به درستی تنظیم شده است خاموش باقی می ماند.

5.3 LED قرمز هنگام قطع اشعه مادون قرمز روشن می شود.

6. پوشش با پنل جلویی:

6.1 پس از تأیید اتصال، سلول نور را با پانل جلو پوشش دهید.

6.2 آن را محکم وارد کنید تا متوقف شود و سپس آن را به طور محکم ببندید.

7سیستم تست:

7.1 سیستم را با قطع چند بار اشعه مادون قرمز آزمایش کنید.

7.2 اطمینان از پاسخ مناسب رله برای تأیید عملکرد.

8پنل جلوي رو امن کنيد

8.1 در نهایت، پانل جلویی را با استفاده از پیچ های ارائه شده در جای خود قرار دهید.

با پیروی دقیق از این دستورالعمل های مرحله به مرحله، شما می توانید نصب و عملکرد مناسب سلول نور IR-20M را تضمین کنید و امنیت و بهره وری در برنامه خود را افزایش دهید.

دستورالعمل نصب:

1. محل نصب را آماده کنید: مکان مناسبی را برای نصب JUTAI IR-20 20 متر با سیم زیر قرمز انتخاب کنید.اطمینان از اینکه منطقه بدون مانع است و پوشش مطلوب برای تشخیص را فراهم می کند.

2. موقعیت نصب: سلول نوری مادون قرمز را در ارتفاع و زاویه ای نصب کنید که حداکثر پوشش و محدوده تشخیص را فراهم کند.هدف از یک سطح نصب پایدار و امن برای جلوگیری از هر گونه حرکت یا عدم تراز.

3. اتصالات سیم کشی: سیم های سلول نوری مادون قرمز را بر اساس نمودار سیم کشی یا راهنمای کاربر ارائه شده متصل کنید.از عایق مناسب و اتصال امن برای جلوگیری از هر گونه مشکل الکتریکی اطمینان حاصل کنید.

4. منبع برق: یک منبع برق پایدار را در محدوده ولتاژ مشخص شده (معمولاً 12-24 ولت DC) به سلول نوری مادون قرمز ارائه دهید. قطب و ولتاژ را دوبار بررسی کنید تا از آسیب رساندن به واحد جلوگیری شود.

5. هماهنگی و آزمایش: پس از نصب و تغذیه، لامپ های مادون قرمز را هماهنگ کنید تا اطمینان حاصل شود که آنها به یکدیگر رو به رو هستند و فاصله تشخیص نیازهای شما را برآورده می کند.آزمایش سلول تصویری با جلوگیری از پرتوی مادون قرمز و بررسی پاسخ رله.

6. تنظیم دقیق: در صورت لزوم، تنظیمات تراز و حساسیت فوتوزل مادون قرمز را برای بهینه سازی عملکرد آن و به حداقل رساندن آژیرهای غلط یا تشخیص های از دست رفته تنظیم کنید.

7. نصب ایمن: پس از تأیید عملکرد صحیح، سلول نور قرمز را با استفاده از سخت افزار نصب ارائه شده به طور ایمن در محل خود قرار دهید.اطمینان حاصل کنید که تمام اتصالات محکم هستند و واحد از عوامل محیطی محافظت می شود.

با رعایت دقیق این دستورالعمل های نصب، شما می توانید با قابلیت اطمینان و عملکرد سطح بالا از سلول های تحت قرمز 20 متری JUTAI IR-20 تجربه کنید.ارائه امنیت بی نظیر و راحتی برای نیازهای شما.
