حسگر پرده نور مادون قرمز با محدوده شناسایی 20 متر
جزئیات محصول
| رتبه بندی IP | IP65 | کد HS | 8531100000 |
|---|---|---|---|
| مشخصات | 112*13*8.5 | نوع تابع | برد مادون قرمز و سیستم ارتباطی |
| نوع تشخیص | آشکارساز فوتون | نوع سیگنال خروجی | نوع دیجیتال |
| برجسته کردن | سنسور نور پرده 20 متری,سنسور پرده نور با محدوده تشخیص 20 متر,حسگر نور پرده ip65 |
||
توضیحات محصول
سنسور پرده نوری ایمنی درب سکشنال عایق با برد تشخیص 20 متر
مرور کلی محصول
سنسور پرده نوری ایمنی JUTAI
سنسور پرده نوری ایمنی JUTAI یک راه حل پیشرفته است که برای اطمینان از ایمنی و امنیت درب های صنعتی، گیت های مانع و مناطق مسکونی طراحی شده است. این سنسور با ارتفاع 1 متر و مجهز به 4 پرتو مادون قرمز، عملکرد و قابلیت اطمینان بی نظیری را ارائه می دهد. این سنسور که برای مقاومت در برابر محیط های سخت و تداخل شدید نور مهندسی شده است، با درجه حفاظت ضد آب IP65، محافظت قوی را فراهم می کند.
اصل کار
عملکرد سنسور پرده نوری ایمنی JUTAI حول انتشار، انتشار، تعامل، بازتاب و دریافت تابش مادون قرمز می چرخد:
- انتشار مادون قرمز: سنسور با استفاده از یک فرستنده مادون قرمز داخلی، یک پرتو مادون قرمز منتشر می کند.
- انتشار پرتو: این پرتو مادون قرمز در طول یک مسیر از پیش تعیین شده حرکت می کند و یک مانع تشخیص نامرئی ایجاد می کند.
- تعامل هدف: هنگامی که یک جسم با پرتو تداخل می کند، با بازتاب، جذب یا پراکنده کردن نور مادون قرمز با آن تعامل می کند.
- بازتاب یا پراکندگی:گیرنده مادون قرمز سنسور نور مادون قرمز بازتاب شده یا پراکنده شده از جسم را دریافت می کند.
- پردازش سیگنال:سنسور سیگنال دریافتی را برای تجزیه و تحلیل ویژگی هایی مانند قدرت سیگنال و فرکانس پردازش می کند و جزئیات مهمی در مورد جسم، مانند حضور و فاصله آن را تعیین می کند.
- خروجی نتایج:داده های پردازش شده سپس به سیگنال های الکتریکی یا دیجیتال تبدیل می شوند که می توانند اقدامات، هشدارها یا ثبت داده ها را فعال کنند.
ویژگی های کلیدی
دوام استثنایی
این سنسور که برای مقاومت در برابر تداخل شدید نور و شرایط سخت بیرونی طراحی شده است، دارای درجه حفاظت ضد آب IP65 است که دوام طولانی مدت را تضمین می کند.
برد تشخیص طولانی
با برد تشخیص بیش از 15 متر، پوشش گسترده و قابل اعتماد را ارائه می دهد.
عملکرد پیشرفته
- ایمنی درب صنعتی:در صورت تشخیص جسم در حین بسته شدن، درب ها را به طور خودکار مجدداً باز می کند و پروتکل های ایمنی را بهبود می بخشد.
- حفاظت از گیت مانع:ایده آل برای گیت های مانع، سنسور بلافاصله گیت ها را پس از تشخیص شخص یا وسیله نقلیه در حین بسته شدن مجدداً باز می کند.
- افزایش امنیت خانه:با فعال کردن خروجی رله هنگام تشخیص ورود غیرمجاز، امنیت خانه را افزایش می دهد و به طور موثر مزاحمان احتمالی را باز می دارد.
گزینه های سفارشی سازی
سنسور پرده نوری ایمنی را می توان در طول ها و پیکربندی های مختلف پرتو برای برآورده کردن الزامات خاص سفارشی کرد و از سازگاری و عملکرد بهینه اطمینان حاصل کرد.
مشخصات فنی
| مدل | PB20-16L15 |
|---|---|
| فناوری | تکنیک نوری مادون قرمز |
| حالت تشخیص | تشخیص حضور |
| تعداد پرتوها | 4 (قابل سفارشی سازی) |
| طول | 1 متر (قابل سفارشی سازی) |
| فاصله تشخیص | 15 متر |
| ولتاژ کاری | 12-24 ولت |
| جریان کاری فرستنده | <50 میلی آمپر |
| جریان کاری گیرنده | <50 میلی آمپر |
| زمان پاسخ | 50/100/150/200 میلی ثانیه قابل تنظیم |
| زمان فعال سازی | مسدود کردن یک پرتو نور، فعال سازی در 2 ثانیه؛ مسدود کردن 2 پرتو مجاور یا بیشتر، فعال سازی فوری |
| روش فعال سازی | فعال سازی تک پرتو یا فعال سازی چند پرتو (قابل انتخاب) |
| دمای کاری | 20 تا 60 درجه سانتیگراد |
| رطوبت نسبی | حداکثر 90% رطوبت نسبی (بدون تراکم) |
| خروجی هشدار | خروجی سیمی، خروجی رله 30VDC@2A، 125VAC@1A |
| روش خروجی (مدل سیمی) | انتقال سیمی، (NO/NC) |
| زاویه چرخش | 180 درجه افقی |
| سطح IP | IP65 |
| مواد | آلیاژ آلومینیوم و پلاستیک PC |

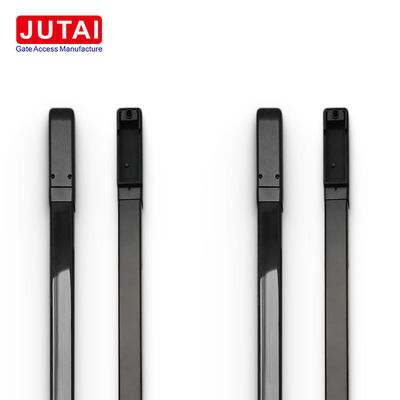

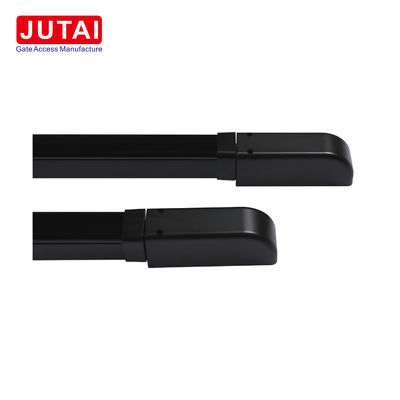

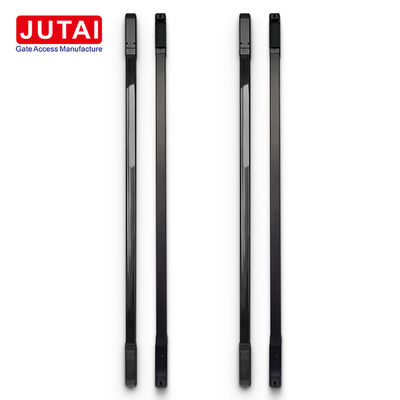

تصاویر محصول
تعریف سیم کشی

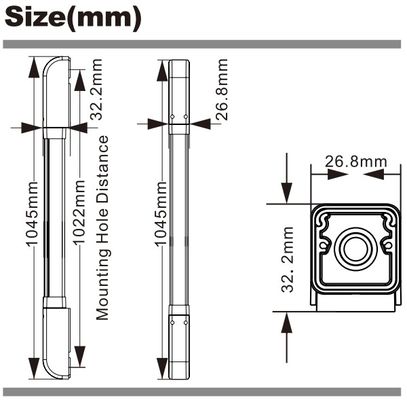

ابعاد
راهنمای نصب
مراحل عملیات
- پوشش ها را بردارید و سیم ها را وصل کنید:پوشش های بالا و پایین سنسور را جدا کنید. اتصالات سیم را برقرار کرده و انتهای نخ را از پورت رزوه دار مشخص شده عبور دهید.
- موقعیت یابی و علامت گذاری سوراخ ها:موقعیت نصب را با اطمینان از موازی بودن فرستنده و گیرنده تأیید کنید. موقعیت سوراخ ها را روی دیوار به دقت علامت گذاری کنید.
- دریل کاری و نصب:از یک دریل ضربه ای برای ایجاد سوراخ در مکان های از پیش تعیین شده استفاده کنید. دوشاخه های دیواری را در سوراخ های دریل شده قرار داده و با پیچ محکم کنید.
- نصب فرستنده و گیرنده:از پیچ های M3*25 برای نصب فرستنده و گیرنده روی دیوار استفاده کنید. منبع تغذیه را وصل کرده و تراز سنسور را تست کنید. در صورت لزوم با چرخاندن لوله آلومینیومی زاویه را تنظیم کنید. پس از تراز شدن، پیچ چرخان را محکم کنید.
- پوشش ها را دوباره نصب کنید و تست نهایی را انجام دهید:پوشش های بالا و پایین سنسور را با پیچ های M2*8 محکم کنید. یک تست نهایی انجام دهید تا از عملکرد صحیح سنسور اطمینان حاصل کنید.
سوالات متداول
مشکلات رایج نصب چیست؟
بخش سوالات متداول ما به مشکلات احتمالی نصب می پردازد و راه حل های جامعی را برای اطمینان از فرآیند نصب روان ارائه می دهد.
چگونه می توانم در صورت عدم کارکرد صحیح سنسور عیب یابی کنم؟
سوالات متداول شامل نکات عیب یابی دقیق است که برای کمک به حل هر گونه مشکل در طول مراحل نصب یا عملیاتی طراحی شده است.
بسته بندی محصول
ویژگی های پیشرفته
با استفاده از فناوری منحصر به فرد مادون قرمز، می توان از آن در زیر نور مستقیم خورشید استفاده کرد؛ دارای فاصله تشخیص پایدار 20 متر است.
معرفی شرکت
JUTAI یک تولید کننده برجسته متخصص در سنسورهای فوتوالکتریک سنسور حرکت است که به دلیل ادغام جامع تحقیق، توسعه، تولید، فروش و توزیع ما مورد تحسین قرار گرفته است. اساس ما بر نوآوری و تعهد تزلزل ناپذیر به کیفیت بنا شده است و هدف ما ارائه راه حل های استثنایی به مشتریان محترم ما است.
تخصص و تجربه
با بیش از یک دهه تجربه در تحقیق و تولید، ما تخصص گسترده ای در فناوری ارتباطات بی سیم، سنسورهای درب اتوماتیک و توزیع عمده فروشی گیت های مانع کسب کرده ایم. مجموعه محصولات اصلی ما شامل:
- سنسورهای درب اتوماتیک
- سنسورهای رادار مایکروویو برای درب های اتوماتیک
- سری سنسورهای مادون قرمز
- دتکتورهای حلقه
- کارت خوان های RFID بی سیم با برد کوتاه، متوسط و بلند
- گیت های مانع
- گیت های مانع پارکینگ
ادغام و راه حل ها
هر محصول سخت افزاری JUTAI به دقت طراحی شده است تا به طور یکپارچه با سیستم های کنترل دسترسی ادغام شود و راه حل های جامعی برای کنترل دسترسی، مدیریت پارکینگ و سیستم های راهنمای پارکینگ ارائه دهد.
در JUTAI، ما متعهد به فراتر رفتن از انتظارات مشتری از طریق نوآوری مستمر، کیفیت محصول قابل اعتماد و خدمات بی نظیر به مشتریان هستیم. با ما در ساخت محیط های ایمن تر، هوشمندتر و کارآمدتر با راه حل های سنسور پیشرفته ما همراه شوید.
