چراغ ایمنی پرده ضد فشرده شدن فوتوزل 1 متر 4 شعاع برای درب سریع صنعتی PVC
جزئیات محصول
| رتبه بندی IP | IP65 | کد HS | 8531100000 |
|---|---|---|---|

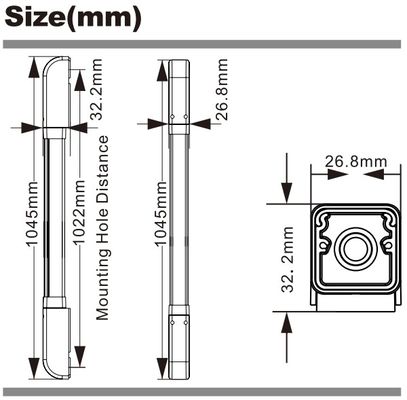

| مشخصات | 112*13*8.5 | نوع تابع | برد مادون قرمز و سیستم ارتباطی |
| نوع تشخیص | آشکارساز فوتون | نوع سیگنال خروجی | نوع دیجیتال |
| برجسته کردن | چراغ حفاظتی پرده ضد چسبیدن,سنسور پرده ضد فشار نور,حسگر پرده نور 1m 4 شعاع |
||
توضیحات محصول
پرده نوری ایمنی ضد گیر کردن فتوسل 1 متر 4 پرتو برای درب سریع صنعتی PVC
مرور کلی محصول
پرده نوری ایمنی محافظت جامعی را برای درب های صنعتی، گیت های مانع و امنیت خانه فراهم می کند. مدل استاندارد ما، با ارتفاع 1 متر و 4 پرتو مادون قرمز، عملکرد و قابلیت اطمینان بی نظیری را تضمین می کند.
اصل کار
سنسورهای پرتو مادون قرمز از طریق فرآیندهای انتشار، بازتاب و دریافت تابش مادون قرمز عمل می کنند:
- انتشار مادون قرمز: سنسور با استفاده از یک فرستنده مادون قرمز، پرتو مادون قرمز را منتشر می کند
- انتشار پرتو: پرتو مادون قرمز منتشر شده در طول یک مسیر مشخص حرکت می کند و یک خط تشخیص مجازی را تشکیل می دهد
- تعامل هدف: هنگامی که یک جسم هدف پرتو را قطع می کند، از طریق بازتاب، جذب یا پراکندگی با نور مادون قرمز تعامل می کند
- بازتاب یا پراکندگی: یک گیرنده مادون قرمز در داخل سنسور نور مادون قرمز بازتاب شده یا پراکنده شده از هدف را دریافت می کند
- پردازش سیگنال: سیگنال دریافتی برای تجزیه و تحلیل پارامترهایی مانند قدرت سیگنال و فرکانس پردازش می شود
- نتایج خروجی: نتایج تجزیه و تحلیل شده به عنوان سیگنال های الکتریکی یا دیجیتال خروجی می شوند و اقدامات، هشدارها یا ثبت داده های مربوطه را فعال می کنند
ویژگی های کلیدی
- دوام: مهندسی شده برای مقاومت در برابر تداخل نور شدید و شرایط سخت بیرونی، با درجه ضد آب IP65 برای مقاومت استثنایی
- محدوده تشخیص: محدوده تشخیص بیش از 15 متر را ارائه می دهد و پوشش گسترده ای را فراهم می کند
عملکرد
- حفاظت از درب صنعتی: به طور خودکار درب را هنگام تشخیص جسم در حین بسته شدن مجدداً باز می کند و ایمنی را در اولویت قرار می دهد
- ایمنی گیت مانع: ایده آل برای گیت های مانع، بلافاصله پس از تشخیص شخص یا وسیله نقلیه در حین بسته شدن مجدداً باز می شود
- امنیت خانه: با فعال کردن خروجی رله هنگام تشخیص ورود غیرمجاز، امنیت را افزایش می دهد و به طور موثر مزاحمان را دفع می کند
گزینه های سفارشی سازی
سنسور پرده نوری ایمنی ما می تواند در طول ها و پیکربندی های پرتو مختلف برای برآورده کردن نیازهای خاص سفارشی شود.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | PB20-16L15 |
| فناوری | تکنیک نوری مادون قرمز |
| حالت تشخیص | تشخیص حضور |
| تعداد پرتوها | 4 (قابل سفارشی سازی) |
| طول | 1 متر (قابل سفارشی سازی) |
| فاصله تشخیص | 15 متر |
| ولتاژ کاری | 12-24 ولت |
| جریان کاری فرستنده | <50 میلی آمپر |
| جریان کاری گیرنده | <50 میلی آمپر |
| زمان پاسخ | 50/100/150/200 میلی ثانیه قابل تنظیم |
| زمان ماشه | مسدود کردن یک پرتو نور، ماشه در 2 ثانیه؛ مسدود کردن 2 پرتو مجاور یا بیشتر، ماشه فوری |
| روش ماشه | ماشه تک پرتو یا ماشه چند پرتو (قابل انتخاب) |
| دمای کاری | 20 تا 60 درجه سانتیگراد |
| رطوبت نسبی | حداکثر 90% RH (بدون تراکم) |
| خروجی هشدار | خروجی سیمی، خروجی رله 30VDC@2A، 125VAC@1A |
| روش خروجی (مدل سیمی) | انتقال سیمی (NO/NC) |
| زاویه چرخش | 180 درجه افقی |
| سطح IP | IP65 |
| مواد | آلیاژ آلومینیوم و پلاستیک PC |

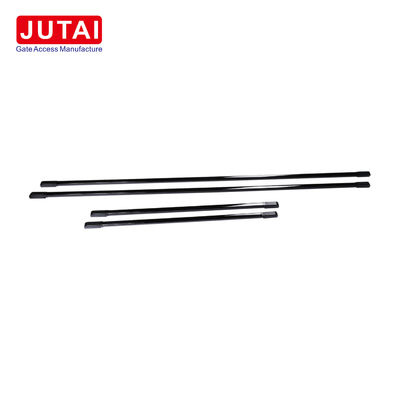

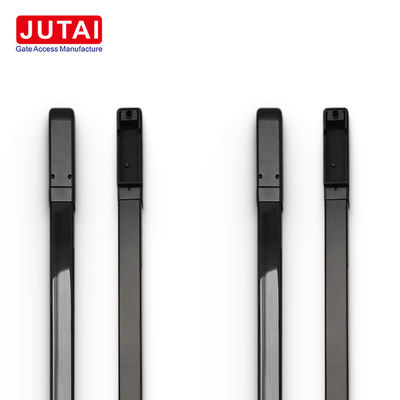

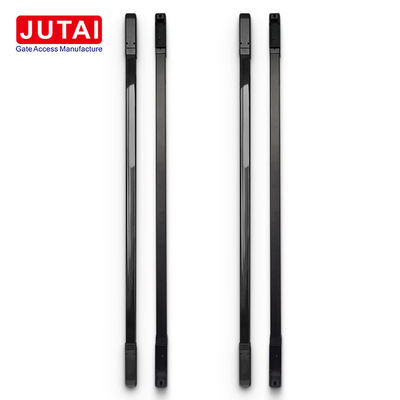

تصاویر محصول
راهنمای نصب
مراحل عملیات
- پوشش ها را بردارید و سیم ها را وصل کنید: پوشش های بالا و پایین سنسور را بردارید. سیم ها را وصل کنید و انتهای نخ را از طریق پورت رزوه دار خارج کنید.
- موقعیت یابی و علامت گذاری سوراخ ها: موقعیت نصب را تأیید کنید و فرستنده و گیرنده را به صورت موازی تراز کنید. موقعیت سوراخ ها را روی دیوار علامت گذاری کنید.
- دریل کاری و نصب: از دریل ضربه ای برای ایجاد سوراخ در مکان های علامت گذاری شده روی دیوار استفاده کنید. شاخه های دیواری را در سوراخ ها قرار دهید و آنها را با پیچ محکم کنید.
- نصب فرستنده و گیرنده: از پیچ های M3*25 برای نصب فرستنده و گیرنده روی دیوار استفاده کنید. منبع تغذیه را وصل کنید و تراز سنسور را آزمایش کنید. در صورت لزوم با چرخاندن لوله آلومینیومی زاویه را تنظیم کنید. پس از تراز شدن، پیچ چرخان را محکم کنید.
- پوشش ها را تعویض کنید و تست نهایی را انجام دهید: پوشش های بالا و پایین سنسور را با پیچ های M2*8 محکم کنید. تست نهایی را برای اطمینان از عملکرد صحیح سنسور انجام دهید.
سوالات متداول
مشکلات رایج نصب چیست؟
ما در بخش سوالات متداول به مسائل بالقوه می پردازیم و راه حل هایی را برای ساده سازی فرآیند نصب ارائه می دهیم.
چگونه می توانم در صورت عدم کارکرد صحیح سنسور عیب یابی کنم؟
سوالات متداول ما شامل نکات عیب یابی برای کمک به شما در حل هرگونه مشکلی است که ممکن است در طول نصب یا بهره برداری با آن مواجه شوید.
بسته بندی
قبل از معرفی مزایای عملکردی محصولاتمان، جزئیات دقیق بسته بندی محصول فتوسل پرده مادون قرمز JUTAI را نیز به شما ارائه می دهیم.
ویژگی های پیشرفته
با استفاده از فناوری منحصر به فرد مادون قرمز، می توان از آن در زیر نور مستقیم خورشید استفاده کرد؛ دارای فاصله تشخیص پایدار 20 متر است.
معرفی شرکت
JUTAI تولید کننده مشهور سنسورهای فوتوالکتریک سنسور حرکت است که به دلیل ادغام یکپارچه تحقیق، توسعه، تولید، فروش و توزیع شناخته شده است. اساس ما بر نوآوری و تعهد بی چون و چرا به کیفیت استوار است که با هدف ارائه راه حل های برجسته به مشتریان محترم ما انجام می شود.
با بیش از یک دهه تجربه در تحقیق و تولید، ما تخصص زیادی در فناوری ارتباطات بی سیم، سنسورهای درب اتوماتیک و توزیع عمده گیت های مانع کسب کرده ایم. مجموعه محصولات اصلی ما شامل:
- سنسورهای درب اتوماتیک
- سنسورهای رادار مایکروویو برای درب های اتوماتیک
- سری سنسورهای مادون قرمز
- دتکتورهای حلقه
- کارت خوان های RFID بی سیم برد کوتاه، متوسط و بلند
- گیت های مانع
- گیت های مانع پارکینگ
هر محصول سخت افزاری JUTAI با دقت ساخته شده است تا به طور یکپارچه با سیستم های کنترل دسترسی ادغام شود و راه حل های جامعی را برای سیستم های کنترل دسترسی، مدیریت پارکینگ و هدایت پارکینگ ارائه دهد.
نتیجه گیری
با سنسور پرده نوری ایمنی ما، آرامش خاطر و ایمنی بیشتری را تجربه کنید. برای محافظت موثر از اماکن خود به راه حل های قابل اعتماد و قابل سفارشی سازی ما اعتماد کنید.
