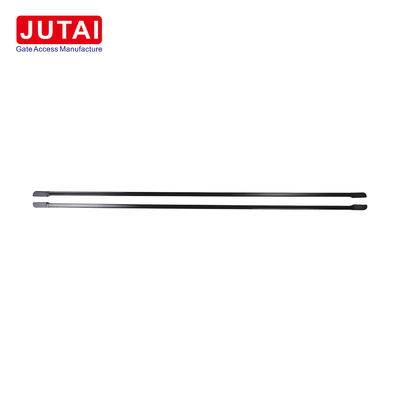

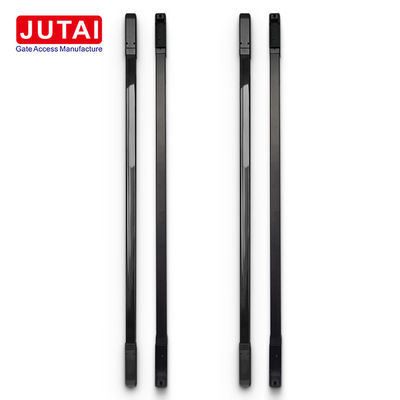

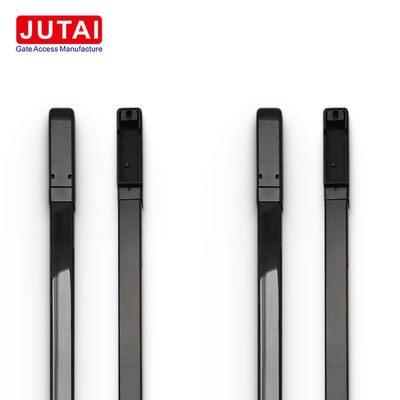

لوازم جانبی ایمنی دروازه های صنعتی سنسور پرده نور مادون قرمز با خروجی No/Nc

اصل کار

سنسورهای پرتوی مادون قرمز بر اساس اصول انتشار، انعکاس و دریافت اشعه مادون قرمز کار می کنند. اصول اساسی کار به شرح زیر است:

1. انتشار مادون قرمز:

   • سنسور شامل یک فرستنده مادون قرمز است که یک پرتو مادون قرمز را پروژکتور می کند.

2. گسترش پرتو:

   • اشعه مادون قرمز منتشر شده در امتداد مسیر مشخصی حرکت می کند و یک خط تشخیص مجازی ایجاد می کند.

3. تعامل با هدف:

   • اگر یک شی هدف پرتو را قطع کند، با نور مادون قرمز از طریق انعکاس، جذب یا پراکندگی تعامل می کند.

4. بازتاب یا پراکندگی:

   • سنسور شامل یک گیرنده مادون قرمز است که برای گرفتن نور مادون قرمز منعکس شده یا پراکنده شده که از هدف باز می گردد طراحی شده است.

5. پردازش سیگنال:

   • سیگنال دریافت شده برای تجزیه و تحلیل ویژگی هایی مانند قدرت سیگنال و فرکانس، تعیین حضور، فاصله یا سایر اطلاعات مربوط به هدف پردازش می شود.

6. نتایج تولید:

   • نتایج تجزیه و تحلیل شده به طور معمول به عنوان سیگنال های الکتریکی یا دیجیتالی تولید می شوند که اقدامات مربوطه، آژیرها یا ثبت داده ها را ایجاد می کنند.

خلاصه ی محصول

پرده نور ایمنی بهترین راه حل برای حفاظت از درهای صنعتی، حفاظت از دروازه های مانع و امنیت خانه است.مدل استاندارد ما 1 متر قد دارد و مجهز به 4 پرتو مادون قرمز است، ارائه عملکرد و قابلیت اطمینان بی نظیر.

ویژگی های کلیدی

دوام:

• طراحی شده تا در برابر مزاحمت های شدید نور و شرایط سخت بیرونی مقاومت کند.
• براي انعطاف پذيري عالي درجه IP65 آبپاشي داره
• تا 15 متر برای پوشش گسترده ای می تواند تشخیص دهد.

عملکرد

حفاظت درهای صنعتی:

• به طور خودکار در را باز می کند اگر یک شی در حالی که در بسته می شود تشخیص داده شود، اطمینان از ایمنی.

ایمنی دروازه های مانع:

• برای دروازه های مانع مناسب است، در هنگام تشخیص یک فرد یا وسیله نقلیه در هنگام بسته شدن بلافاصله دروازه را باز می کند.

امنیت داخلی:

• با استفاده از خروجی رله ای که در هنگام تشخیص ورود غیر مجاز فعال می شود، امنیت را افزایش می دهد، به طور موثر از مهاجمان جلوگیری می کند.

گزینه های سفارشی سازی

سنسور پرده نور ایمنی ما می تواند در طول های مختلف و پیکربندی های پرتو برای پاسخگویی به الزامات خاص سفارشی شود. مدل های استاندارد شامل:

• PB3-4L15: ارتفاع 30 سانتي متر با 4 شعاع مادون قرمز ساخته شده
• PB10-4L15: ارتفاع 100 سانتي متر با 4 پرتو مادون قرمز ساخته شده
• PB20-8L15: ارتفاع 200 سانتي متر با 8 شعاع مادون قرمز

نتیجه گیری

با استفاده از حسگر پرده نور ایمنی ما، آرامش ذهن و امنیت بیشتر را تجربه کنید. به راه حل های قابل اعتماد و سفارشی ما اعتماد کنید تا از امکانات خود به طور موثر محافظت کنید.

مراحل عملیات:

1. پوشش ها را بردارید و سیم ها را وصل کنید:

   • پوشش بالا و پایین سنسور را بردارید.
   • سيم ها رو وصل کنيد و نخ رو از طريق پورت رشته اي ببريد.

2. موقعیت و سوراخ های علامت گذاری:

   • موقعیت نصب سنسور رو تایید کنید
   • فرستنده و گیرنده رو موازی کنید.
   • جايگاه سوراخ هاي ديوار رو مشخص کنيد

3. دریل و تعمیر:

   • با استفاده از یک دریل ضربه برای ایجاد سوراخ در مکان های مشخص شده در دیوار.
   • پلگ های دیواری را در سوراخ ها وارد کنید و آنها را با پیچ ها محکم کنید.

4. فرستنده و گیرنده نصب شده:

   • از پیچ های M3 * 25 برای نصب فرستنده و گیرنده در دیوار استفاده کنید.
   • منبع برق رو وصل کن و محور حسگر رو امتحان کن
   • در صورت لزوم، زاویه را با چرخش لوله آلومینیومی تنظیم کنید.
   • هنگامی که تراز شده است، پیچ چرخش را به طور محکم قفل کنید.

5. تعویض پوشش و آزمایش نهایی:

   • پوشش های بالا و پایین سنسور را با استفاده از پیچ های M2 * 8 متصل کنید.
   • انجام یک آزمایش نهایی برای اطمینان از عملکرد صحیح سنسور.

سوالات متداول:

در طول فرآیند نصب، ما پاسخ به برخی از سوالات متداول را جمع آوری کرده ایم.این پاسخ ها به مشکلات احتمالی و سوالات رایج پاسخ می دهند تا زمان شما را صرفه جویی کنند و نصب بدون مشکل را تضمین کنند.

مشخصات شرکت

JUTAI ، تولید کننده پیشرو سنسور حرکت سنسور فوتو الکتریکی ، با ادغام تحقیق ، توسعه ، تولید ، فروش و توزیع برجسته است.پایه و اساس ما در نوآوری و تعهد ثابت به کیفیت استدر تلاش برای ارائه راه حل های استثنایی به مشتریان ارزشمندمانما مشتاق هستیم که شریک تولید قابل اعتماد شما در سفر شما برای ایجاد و ترویج نام تجاری خود باشیم.

با بیش از یک دهه تخصص در تحقیقات و تولید، ما یک مخزن غنی از دانش در تکنولوژی ارتباطات بی سیم، سنسورهای درب اتوماتیک،و توزیع عمده دروازه های مانعنمونه محصولات اصلی ما شامل طیف متنوعی از پیشنهادات است، از جمله:

1. سنسورهای درب اتوماتیک
2. سنسورهای رادار مایکروویو برای درب های اتوماتیک
3. سری سنسورهای مادون قرمز
4. آشکارسازان حلقه
5. خواننده های کارت های بی سیم RFID کوتاه، متوسط و دور
6. دروازه های مانع
7. دروازه های مانع پارکینگ

تمام محصولات سخت افزاری JUTAI با دقت طراحی شده اند تا به طور یکپارچه با سیستم های کنترل دسترسی ادغام شوند، راه حل های جامع برای کنترل دسترسی، مدیریت پارک،و سیستم های هدایت پارکینگ.
