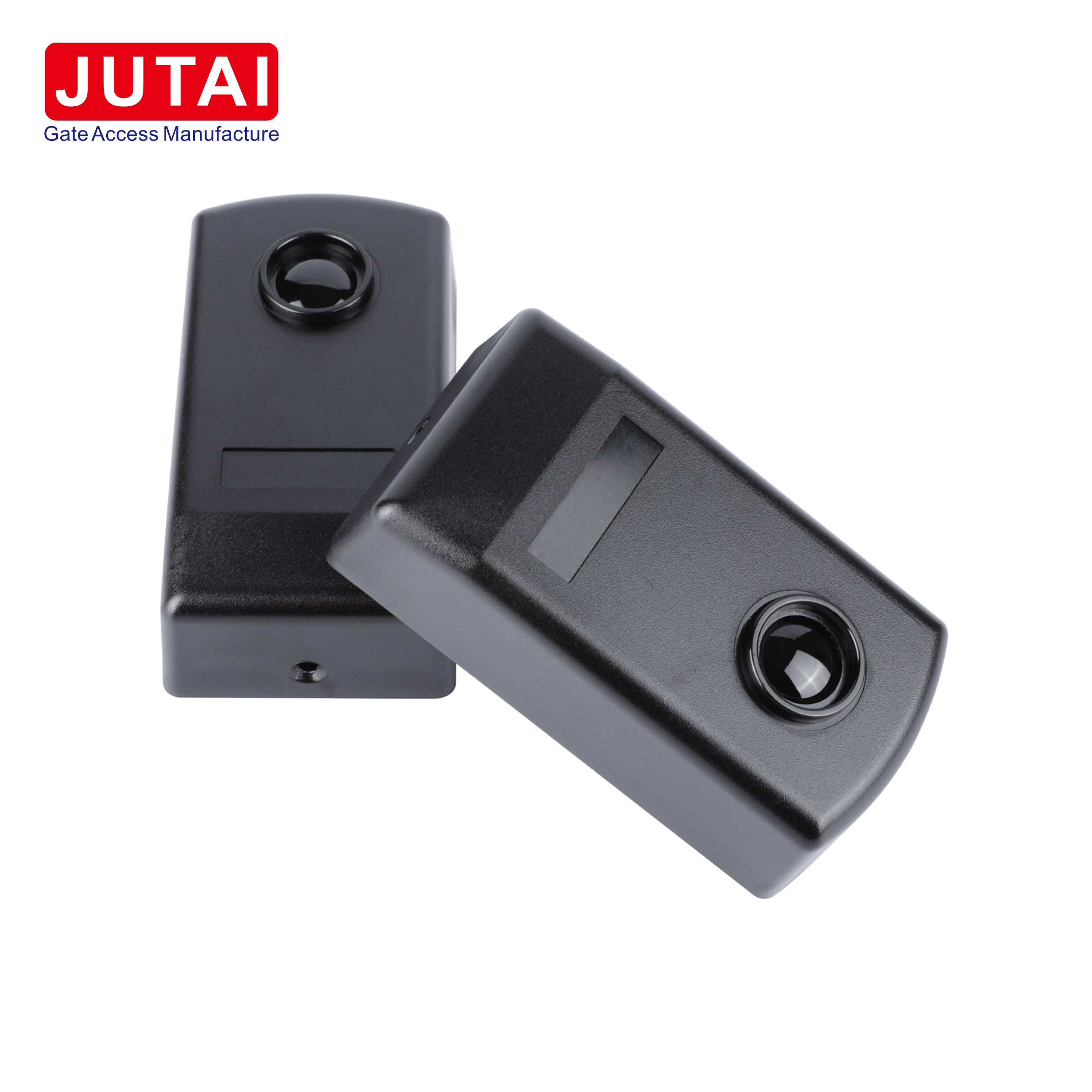

سلول فوتونی مادون قرمز ضد آب برای ایمنی دروازه اتوماتیک 12-24VADC محدوده تشخیص 30M

تجربه امنیت و راحتی بیشتر با JUTAI Sensor Automatic Door Infrared Photocell را تجربه کنید. این سنسور با دقت طراحی شده به سرعت وقفه ها را در پرتوی مادون قرمز تشخیص می دهد،که یک سیگنال سوئیچ رله را برای اقدام سریع به کار می اندازدتنوع آن آن را برای کاربردهای مختلف، از جمله موانع پارکینگ، دروازه های عابر پیاده و دروازه های خودرو برای تحریک بدن، ایده آل می کند.به عنوان یک سیستم قابل اعتماد ضد سرقت برای پنجره ها عمل می کند.، درها و راهروها

ویژگی های منحصر به فرد:

• سنجه های شعاع انفرادی: به طور گسترده ای در درب های کششی خودکار، درب های شاتر، درب های گاراژ و پنجره ها استفاده می شود، این سنسورها تشخیص قابل اعتماد را فراهم می کنند.

• فرستنده و گیرنده یکپارچه: دارای یک فرستنده و گیرنده با تقویت کننده یکپارچه ، پرتو مادون قرمز باریک به طور موثر با تداخل نور خارجی مقابله می کند.

• محدوده تشخیص قابل اعتماد: با وجود نصب در ارتفاع پایین (20-40 سانتی متر بالاتر از سطح زمین) ، این سنسورها محدوده تشخیص قابل اعتماد 2-20 متر را حفظ می کنند.

• IR-20 قابلیت خود تشخیص: به طور خاص برای درب های کشویی طراحی شده است، سنسور IR-20 بسته شدن درب را در هنگام قطع پرتو خود تشخیص متوقف می کند.اطمینان از عقب نشینی سریع به گسترده ترین موقعیتدر حرکتش رو تا زماني ادامه ميده که اشعه ي کشفي دوباره فعال بشه و بعد از اينکه کاملا بسته شد خاموش ميشه

عملکرد:

جفت گیرنده موقعیت در نقاط مخالف برای ایجاد یک منطقه مادون قرمز. تشخیص حرکت یک سیگنال هشدار را به میزبان هشدار امنیتی منتقل می کند.ایده آل برای ادغام یکپارچه در تنظیمات امنیتی در محیط های مختلف.

عملکرد ثابت:

حفظ عملکرد ثابت در آب و هوای بد، طراحی جمع و جور و IP65 ضد آب درجه بندی تضمین مقاومت استثنایی به تشعشعات ماوراء بنفش و ذرات خیسافزایش انعطاف پذیری در محیط های بیرونی.

پشتیبانی کامل:

هر بسته شامل یک راهنمای استفاده انگلیسی با نمودار های نشان داده شده برای نصب و پیکربندی آسان است.

به طور خلاصه، فتوسل مادون قرمز سنسور درب خودکار JUTAI امنیت بی نظیر و انعطاف پذیری را ارائه می دهد و آرامش ذهن و راحتی را در کاربردهای مختلف فراهم می کند.




پارامتر فنی

جزئیات اتصال JUTAI IR-20

برای نصب سلول نور IR-20M، لطفاً این دستورالعمل های مرحله به مرحله را دنبال کنید:

1. دسترسی به داخل: پانل جلویی سلول نور را بلند کنید تا به اجزای داخلی آن دسترسی داشته باشید.

2. ورودی کابل و تثبیت پایه: کابل ها را در اسلات های خانه مربوطه خود قرار دهید و پایه سلول نور را به طور محکم به دیوار متصل کنید.

3. نصب روی دیوار یا سطح فلزی:

   • در صورت نصب روی دیوار، سه سوراخ 5 ø سوراخ کنید و لنگرهای پیچ مناسب را وارد کنید.
   • برای نصب بر روی سطوح فلزی، سه سوراخ 3 ø برای پیچ های خود را سوراخ کنید.

4. اتصال: کابل های لازم را متصل کنید و سلول نوری را با ولتاژ بین 12 و 24 ولت DC / AC تغذیه کنید.

5. اطمینان از موقعیت مناسب: اطمینان از موقعیت مناسب، تراز و اتصال سلول نورپردازی. LED قرمز در گیرنده باید خاموش بماند اگر همه چیز به درستی تنظیم شده باشد.وقتی که اشعه مادون قرمز قطع میشه، چراغ قرمز روشن می شه

6. پوشش با پنل جلویی: پس از تایید اتصال، سلول نور را با پنل جلویی پوشش دهید. آن را به طور محکم وارد کنید تا متوقف شود و سپس آن را به طور ایمن ببندید.

7. سیستم آزمایش: سیستم را با قطع چند بار اشعه مادون قرمز برای بررسی پاسخ رله آزمایش کنید.

8. پنل جلویی را ایمن کنید: در نهایت، پنل جلویی را با استفاده از پیچ های ارائه شده در محل خود ایمن کنید.

پیروی از این مراحل به دقت نصب و عملکرد مناسب سلول نور IR-20M را تضمین می کند.
