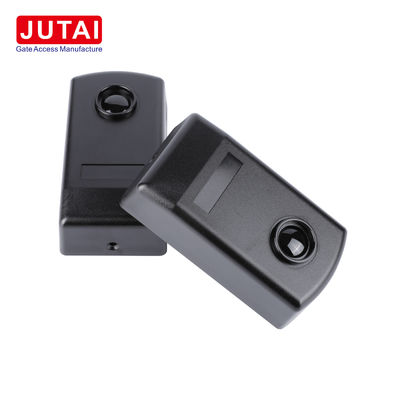

حسگر ایمنی دروازه های فوتوکل قرمز IR-20 با محدوده تشخیص 20m IP65 ضد آب 12-24VAC / VDC برای دروازه های اتوماتیک
جزئیات محصول
| منبع تغذیه | 12-24VAC/VDC | MAX. حداکثر range دامنه | 20 متر |
|---|---|---|---|
| دمای عملیاتی | -10 تا +60 درجه سانتیگراد | حداکثر جریان TX | 25 میلی آمپر |
| حداکثر جریان RX | 35 میلی آمپر | تماس رله | 500 میلی آمپر در 48VAC/VDC |
| برجسته کردن | سنسور مادون قرمز ایمنی دروازه,سنسورهای فتوسل سیم دار ایمنی دروازه,حسگر مادون قرمز ip65 |
||
توضیحات محصول
فتوسل مادون قرمز ضد آب برای درب اتوماتیک ایمنی 12-24 ولت DC برد تشخیص 30 متر
با سنسور فتوسل مادون قرمز درب اتوماتیک JUTAI، امنیت و راحتی را تجربه کنید. این سنسور با دقت طراحی شده، وقفه در پرتو مادون قرمز را به سرعت تشخیص داده و برای اقدام فوری، سیگنال سوئیچ رله را فعال می کند. تطبیق پذیری آن را برای کاربردهای مختلف از جمله موانع پارکینگ، درب های عابر پیاده و درب های خودرو برای القای بدنه ایده آل می کند. علاوه بر این، به عنوان یک سیستم تشخیص ضد سرقت قابل اعتماد برای پنجره ها، درها و راهروها عمل می کند.
ویژگی های منحصر به فرد
- دتکتورهای تک پرتو: این سنسورها که به طور گسترده در درب های کشویی اتوماتیک، درب های کرکره ای، درب های گاراژ و پنجره ها استفاده می شوند، تشخیص قابل اعتماد را ارائه می دهند.
- فرستنده و گیرنده یکپارچه: این سنسورها با داشتن فرستنده و گیرنده با تقویت کننده یکپارچه، پرتو مادون قرمز باریک به طور موثری با تداخل نور خارجی مقابله می کند.
- برد تشخیص قابل اعتماد: علی رغم نصب در ارتفاع کم (20-40 سانتی متر بالاتر از سطح زمین)، این سنسورها برد تشخیص قابل اعتماد در حدود 2 تا 20 متر را حفظ می کنند.
- قابلیت خودآشکارسازی IR-20: سنسور IR-20 که به طور خاص برای درب های کشویی طراحی شده است، در صورت وقفه در پرتو خودآشکار، بسته شدن درب را متوقف کرده و اطمینان حاصل می کند که به سرعت به وسیع ترین موقعیت عقب کشیده می شود. درب تا زمانی که پرتو تشخیص مجدداً برقرار شود، حرکت می کند و پس از بسته شدن کامل غیرفعال می شود.
عملکرد
جفت دتکتورها را در نقاط مقابل قرار دهید تا یک منطقه مادون قرمز ایجاد شود. تشخیص حرکت، سیگنال هشدار را به میزبان سیستم هشدار امنیتی (شامل نمی شود) منتقل می کند. ایده آل برای ادغام یکپارچه در تنظیمات امنیتی در محیط های مختلف.
عملکرد مداوم
طراحی فشرده و ضد آب با درجه IP65، با حفظ عملکرد مداوم در آب و هوای نامساعد، مقاومت استثنایی در برابر اشعه ماوراء بنفش و ذرات ساینده را تضمین می کند و انعطاف پذیری را در محیط های بیرونی افزایش می دهد.
پشتیبانی جامع
هر بسته شامل یک دفترچه راهنمای استفاده به زبان انگلیسی با نمودارهای مصور برای نصب و پیکربندی آسان است.
به طور خلاصه، سنسور فتوسل مادون قرمز درب اتوماتیک JUTAI امنیت و تطبیق پذیری بی نظیری را ارائه می دهد و آرامش خاطر و راحتی را در کاربردهای متنوع فراهم می کند.
مشخصات فنی
| ویژگی | مشخصات |
|---|---|
| منبع تغذیه | 12-24 ولت AC/DC |
| حداکثر برد | 20 متر |
| دمای عملیاتی | -10 تا +60 درجه سانتیگراد |
| حداکثر جریان کاری فرستنده | 25 میلی آمپر |
| حداکثر جریان کاری گیرنده | 35 میلی آمپر |
| حداکثر کنتاکت رله | 500 میلی آمپر در 48 ولت AC/DC |
| درجه IP | IP65 با لاستیک |
جزئیات اتصال JUTAI IR-20
دستورالعمل نصب
- دسترسی به داخل: پنل جلویی فتوسل را بلند کنید تا به اجزای داخلی آن دسترسی پیدا کنید.
- قرار دادن کابل و تثبیت پایه: کابل ها را در شیارهای مربوطه قرار دهید و پایه فتوسل را محکم به دیوار ثابت کنید.
- نصب روی دیوار یا سطح فلزی:
- در صورت نصب روی دیوار، سه سوراخ با قطر 5 میلی متر دریل کنید و رولپلاک های مناسب را وارد کنید.
- برای نصب روی سطوح فلزی، سه سوراخ با قطر 3 میلی متر برای پیچ های خودکار دریل کنید.
- اتصالات را برقرار کنید: کابل های لازم را وصل کرده و فتوسل را با ولتاژ بین 12 تا 24 ولت DC/AC تغذیه کنید.
- از موقعیت صحیح اطمینان حاصل کنید: از موقعیت، هم ترازی و اتصال صحیح فتوسل اطمینان حاصل کنید. اگر همه چیز به درستی پیکربندی شده باشد، LED قرمز روی گیرنده باید خاموش بماند. هنگامی که پرتو مادون قرمز قطع می شود، LED قرمز روشن می شود.
- با پنل جلویی بپوشانید: پس از تأیید اتصالات، فتوسل را با پنل جلویی بپوشانید. آن را محکم وارد کنید تا متوقف شود و سپس آن را محکم ببندید.
- سیستم را تست کنید: با قطع کردن پرتو مادون قرمز چندین بار، سیستم را تست کنید تا پاسخ رله را بررسی کنید.
- پنل جلویی را محکم کنید: در نهایت، پنل جلویی را با استفاده از پیچ های ارائه شده در جای خود محکم کنید.
دنبال کردن دقیق این مراحل، نصب و عملکرد صحیح فتوسل IR-20M را تضمین می کند.
تضمین کیفیت
قابلیت اطمینان برتر را با فتوسل مادون قرمز سیمی JUTAI IR-20 با برد 20 متر تجربه کنید. لامپ های مادون قرمز ما با داشتن فاصله تشخیص فوق العاده پایدار و قابل اعتماد، از برندهای معروف آلمانی برای اطمینان از فاصله ثابت و مقاومت در برابر نور استفاده می کنند. علاوه بر این، رله های ما از برند Omron ژاپن استفاده می کنند و سازگاری با برندهای مختلف اپراتور درب را تضمین می کنند. با استفاده از فناوری نصب سطحی (SMT) در تولید پچ، ما استانداردهای کیفیت سختگیرانه ای را برای اطمینان از دقت و ثبات تولید دسته ای رعایت می کنیم. برای نیازهای امنیتی و راحتی خود به کیفیت بی نظیر چشم عکس با کیفیت بالای ما اعتماد کنید.
اطلاعات سفارش سنسورهای پرتو فتوسل JUTAI
پس از چندین سال بارش و توسعه، ما طیف کاملی از گروه محصولات مادون قرمز را توسعه داده ایم، از مدل سیمی 20 متری، تا مدل بی سیم 30 متری، سنسور مادون قرمز بازتابی 7 متری و گروه های فتوسل پرده ای. برای اطلاعات خاص، لطفاً به لیست اطلاعات سفارش ما مراجعه کنید.
