LD-200 دو کانال لوپ شناسه 20-2000uH 110-240V برای سیستم شمارش پارکینگ

LD-200 دو کانال Loop Detector 20~2000μH 110-240V برای سیستم شمارش پارکینگ

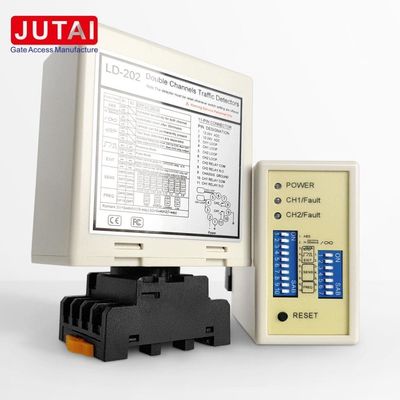

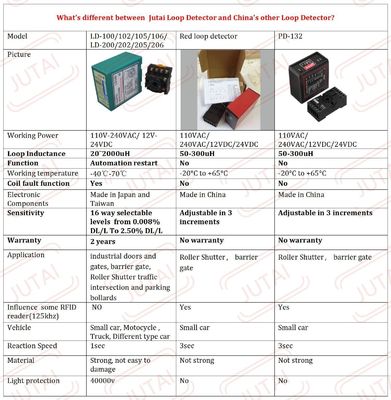

نام محصول:دستگاه تشخیص حلقه دو کانال برای دروازه های مانع پارکینگ

مزایا:

1. طیف وسیعی از سنجش و حساسیت بالا: سنسور دارای طیف وسیعی از سنجش از 15 تا 2000μH و حساسیت بالا است که تشخیص دقیق وسایل نقلیه مختلف را برای عملکرد قابل اعتماد تضمین می کند.

2. عملکرد تنظیم مجدد خودکار: در صورت خرابی، سنسور به طور خودکار بدون مداخله دستی تنظیم مجدد می شود، که ثبات و قابلیت اطمینان سیستم را افزایش می دهد.

3. تشخیص جهت: قادر به تشخیص جهت های خاص برای فعال کردن خروجی رله، اطمینان از فعال سازی دقیق بر اساس جهت حرکت وسیله نقلیه است.

4. محافظت از صاعقه 40000 ولت: مجهز به محافظت قوی از صاعقه 40000 ولت، سنسور به طور موثر در برابر آسیب ناشی از صاعقه محافظت می شود، اطمینان از دوام طولانی مدت و قابلیت اطمینان.

5. طیف گسترده ای از محیط های عملیاتی: این سنسور که برای استفاده های متنوع طراحی شده است، در محدوده وسیع دما از -40 درجه سانتیگراد تا +70 درجه سانتیگراد کار می کند و عملکرد پایدار را حتی در شرایط آب و هوایی سخت تضمین می کند.

عملکرد:

1. تشخیص وسیله نقلیه: از فناوری سنجش تحرک استفاده می کند تا بدون تماس فیزیکی ، بر اساس تغییرات تحرک در حلقه های ناشی از جرم فلزی وسیله نقلیه ، وسایل نقلیه را به دقت تشخیص دهد.

2. تشخیص جهت: قادر به شناسایی جهت های خاص حرکت خودرو برای فعال کردن خروجی رله، کنترل دقیق باز شدن دروازه و جریان ترافیک را فراهم می کند.

3. تنظیم مجدد خودکار: سنسور در صورت خرابی به طور خودکار تنظیم مجدد می شود، نیاز به مداخله دستی را از بین می برد و قابلیت اطمینان سیستم را افزایش می دهد.

4. خروجی رله: سیگنال های خروجی رله را در هنگام تشخیص وسیله نقلیه فراهم می کند و اقدامات مختلفی مانند باز کردن دروازه ، کنترل چراغ راهنمایی و شمارش وسیله نقلیه را امکان پذیر می کند.

کاربردها:

1. سیستم های مدیریت ترافیک: در سیستم های کنترل ترافیک برای شناسایی وسایل نقلیه در تقاطع ها، پلاک های پولی و ورودی ها / خروجی های پارکینگ استفاده می شود.

2. اتوماسیون دروازه: در سیستم های کنترل دروازه برای باز و بسته شدن اتوماتیک دروازه ها در محیط های مسکونی، تجاری و صنعتی ادغام شده است.

3. امکانات پارکینگ: در پارکینگ ها و گاراژ ها نصب شده است تا ورود و خروج وسایل نقلیه، شمارش وسایل نقلیه و اجرای مقررات پارکینگ را مدیریت کند.

4. کنترل دسترسی: در سیستم های کنترل دسترسی برای اجازه ورود خودرو به مکان های امن مانند جوامع محصور، تاسیسات صنعتی و پایگاه های نظامی استفاده می شود.

5. کنترل چراغ راهنمایی: برای ایجاد تغییرات چراغ راهنمایی بر اساس حضور و جهت خودرو استفاده می شود، بهینه سازی جریان ترافیک و کاهش ازدحام.

6. شمارش وسایل نقلیه: برای برنامه های شمارش وسایل نقلیه در مطالعات ترافیک، نظارت بر اشغال پارکینگ و تجزیه و تحلیل ترافیک خرده فروشی استفاده می شود.

ارتباطات

نشان دهنده و سوئیچ:

• LED قدرت (RED): نشان می دهد "Power ON".
• CH1 تشخیص LED:
  • به طور مداوم روشن: نشان دهنده شناسایی وسیله نقلیه است.
  • چشمک زدن آهسته: نشان دهنده یک شارژ کوتاه یا پیچ های ناکافی پس از حلقه است.
  • چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.
• روش تشخیص CH2 LED:
  • به طور مداوم روشن: نشان دهنده شناسایی وسیله نقلیه است.
  • چشمک زدن آهسته: نشان دهنده یک شارژ کوتاه یا پیچ های ناکافی پس از حلقه است.
  • چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.

انتخاب حساسیت:

• حساسیت و تنظیم فرکانس از طریق تنظیمات یک سوئیچ 7 طرفه و یک سوئیچ 10 طرفه به دست می آید.
• کاربران می توانند با تنظیم موقعیت های سوئیچ های خروجی بر اساس جداول ارائه شده از بین 8 تنظیم مختلف انتخاب کنند. سوئیچ های خروجی 6، 7 و 8 حساسیت CH1 را با 0.8 کمتر حساس است و 0.015 حساس ترين است
• سوئیچ های Dip 3، 4 و 5 حساسیت CH2 را کنترل می کنند که 0.8 کمترین حساسیت و 0.015 حساس ترین است.

3. سوئیچ 1=S1: کانال 1 انتخاب تابع حلقه (سوئیچ 10 راه)

(1) ((سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).

(2) ((سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (Mode1, 2, 3 تشخیص جهت. حالت 4, 5, 6 حالت عادی، دو تشخیص حلقه جدا هستند)

(3) ((مبدل 1=S1) D6 و D7 و D8 و (مبدل 2=S2) D3 و D4 و D5 تنظیم حساسیت CH1 و CH2 (انتخاب هشت سطح).

(4) ((سوئیچ 1=S1) D9 و D10 و (سوئیچ2=S2) D6, D7 تنظیم فرکانس (20K تا 100KHz).

* دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.

احتیاط های نصب و رفع مشکل:

1. اندازه برش کویل و دستورالعمل های جاسازی در نمودار سمت راست نشان داده شده است.
2. توصیه می شود از سیم های آهن مغناطیسی برای کویل القایی با طول کلی تا 500 متر استفاده شود.
3. اندازه برش کویل باید یک مستطیل با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد ممکن از زاویه های راست اجتناب شود.
4. مرور کلی نصب توصیه شده از پیچ های معمولی اصلی کویل:

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید

درخواست

JUTAI LD200/202 دو کانال دستگاه تشخیص حلقه خودرو، آن را با عملکرد تشخیص جهت، و که مناسب برای بسیاری از موارد ورود و خروج یک کانال است.
جواهرات دو کانال LD200/202 به کنترل کننده ی JUTAI یک درب (مدل: AC-11) ، مانع دروازه ی JUTAI (مدل: BR-110) و خواننده ی RFID بلند برد JUTAI (مدل: PUHF-9) متصل می شوند.در ترکیب با کویل های حلقه ای مقاوم به دمای بالا (مدل : JTHT-11) که می تواند به طور کامل در سیستم کنترل دسترسی ورود/خرید یک کانال اعمال شود.

اصل کار این است:

1. روند ورود:

   • هنگامی که یک ماشین وارد جامعه یا پارکینگ می شود، دو حلقه حلقه به طور همزمان فشار داده می شود.
   • آشکارگر حلقه دو کانال JUTAI (LD-200/202) خواننده UHF واقع در ورودی را فعال می کند.
   • خواننده UHF کارت ID را می خواند و آن را از طریق خروجی Wiegand به کنترل کننده (AC-11) ارسال می کند.
   • کنترل کننده اعتبار شناسه را تأیید می کند و یک سیگنال رله را برای باز کردن مانع دروازه صادر می کند.
   • ماشین وارد جامعه یا پارکینگ می شود، و وقتی از دروازه مانع عبور می کند، بازوی مانع به طور خودکار پایین می آید.
   • آشکارساز حلقه ی یک کانال JUTAI (LD-100/102) عملکرد ایمنی و ضد شکستن را در طول این فرآیند تضمین می کند.

2. روند خروج:

   • وقتی یک ماشین از جامعه یا پارکینگ خارج می شود، از یک خواننده UHF داخلی عبور می کند.
   • LD-200 / LD-202 خواننده UHF را فعال می کند که کارت را می خواند و شناسه را به کنترل کننده ارسال می کند.
   • کنترل کننده اعتبار شناسنامه را تأیید می کند و یک سیگنال رله را برای باز کردن مانع دروازه برای خروج ماشین صادر می کند.
   • وقتی ماشین از دروازه عبور می کند، بازوی مانع به طور خودکار پایین می آید.
   • LD-100/102 عملکرد ایمنی و ضد شکستن را در طول این فرآیند فراهم می کند.

3. تشخیص جهت:

   • عملکرد تشخیص جهت LD-200/LD-202 تضمین می کند که آشکارگر حلقه دو کانال هنگامی که خودرو از یک خواننده UHF دیگر عبور می کند، سیگنال را دوباره فعال نکند.در نتیجه تنها سوابق ورود یا خروج در سیستم ثبت می شود.

آشکارگر حلقه دو کانال JUTAI LD-200/202 همچنین می تواند به عنوان دو آشکارگر حلقه یک کانال مستقل کار کند. این پیکربندی برای پارکینگ های استاندارد یک ورودی و یک ورودی مناسب است.که در هر دو ورودی و خروجی یک مانع و یک خواننده دوربرد وجود دارد..

در این تنظیم، یک کویل حلقه برای تحریک خواننده و خواندن کارت استفاده می شود، در حالی که کویل حلقه دیگر به عملکرد ضد شکستن مانع اختصاص دارد.با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقلاین تنظیمات برخی از هزینه های سخت افزاری مرتبط با استفاده از آشکارسازان جداگانه برای هر عملکرد را کاهش می دهد.

این قابلیت با فعال کردن ویژگی حالت کار مستقل LD-200/202 به دست می آید و به آن اجازه می دهد تا به طور موثر در این ظرفیت دوگانه کار کند.
