LD-202 دو کانال دروازه مانع حلقه کشنده 12-24VADC 15-2000uH

LD-202 Double Channel Loop Detector 12-24VADC 15~2000μH برای باز کردن و ایمنی دروازه های مانع

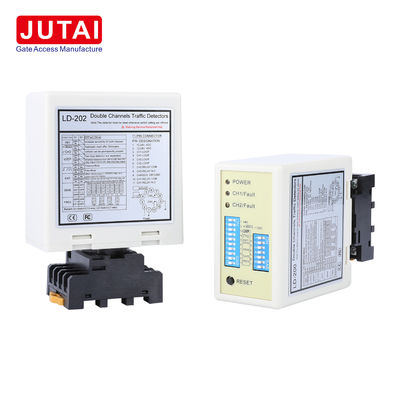

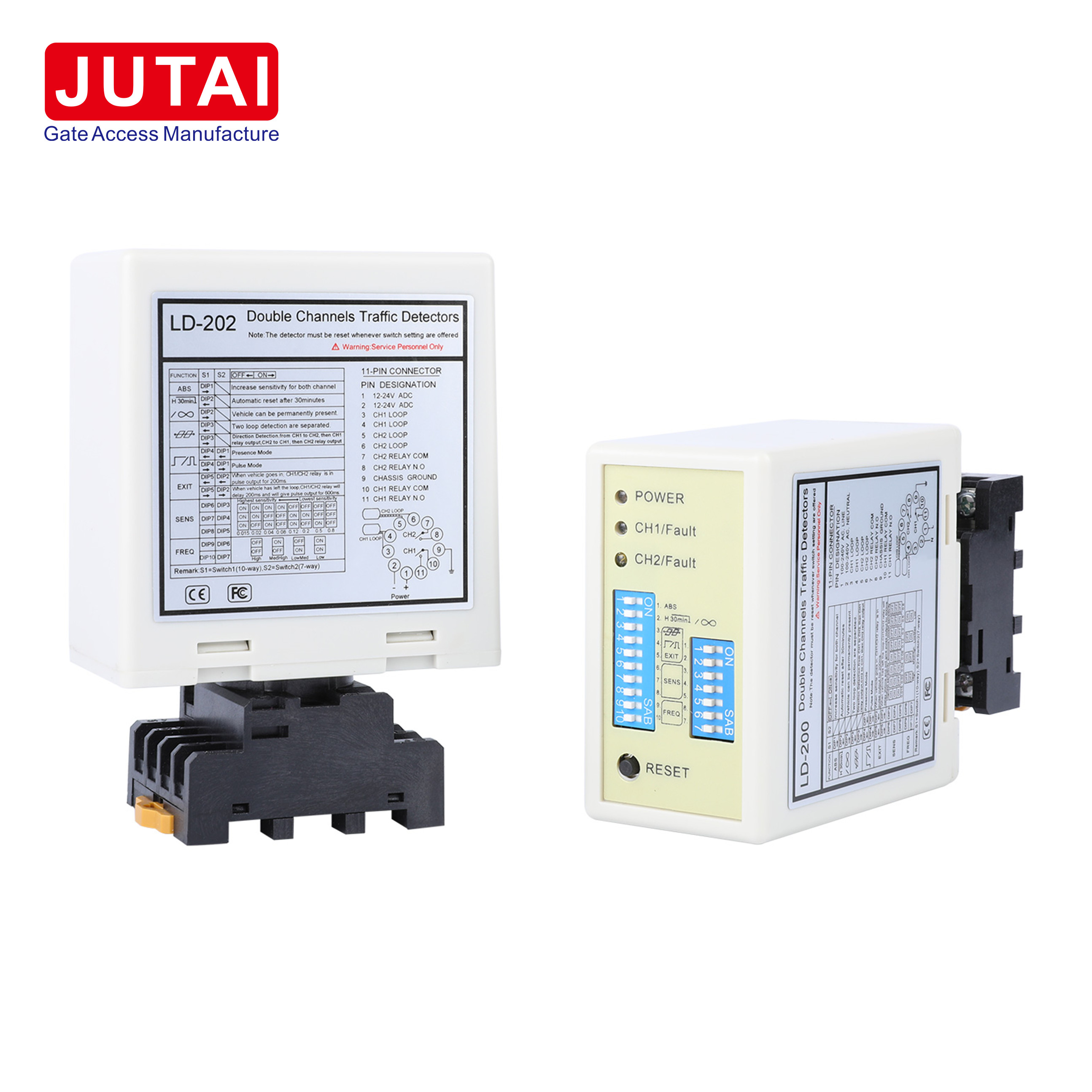

نام محصول:JUTAI LD-202 دو کانال حلقه شناس 12-24VADC 15 ~ 2000μH برای باز کردن دروازه های مانع و ایمنی

خلاصه:طراحی شده برای بالا بردن باز کردن دروازه های مانع و اقدامات ایمنی، JUTAI LD-202 پیشرفته دو کانال حلقه آشکارساز ارائه می دهد دقت بی نظیر در تشخیص خودرو.,حساسیت بالا، و ویژگی های هوشمند، آن را تضمین عملکرد بی نقص و قابلیت اطمینان در برنامه های کاربردی مختلف.

ویژگی های متمایز

1. محدوده حس و حساسیت افزایش یافته: سنسور LD-202 دارای محدوده حس گسترده ای از 15 تا 2000μH و حساسیت قابل توجهی است.تضمین شناسایی دقیق وسایل نقلیه مختلف برای عملکرد ثابت.

2. عملکرد تنظیم مجدد خودکار هوشمند: مجهز به یک عملکرد تنظیم مجدد خودکار، سنسور LD-202 در صورت خرابی به سرعت تنظیم مجدد می شود.افزایش ثبات و قابلیت اطمینان سیستم بدون نیاز به مداخله دستی.

3. تشخیص جهت پیشرفته: با قابلیت های پیشرفته تشخیص جهت، سنسور LD-202 به طور دقیق جهت حرکت خودرو را شناسایی می کند.امکان کنترل دقیق عملیات دروازه برای بهینه سازی کارایی.

4. حفاظت قوی از صاعقه: با محافظت قوی از صاعقه تا 40000V، سنسور LD-202 دوام و قابلیت اطمینان استثنایی را تضمین می کند.محافظت در برابر صاعقه برای طول عمر طولانی.

5. طیف گسترده ای از محیط های عملیاتی: برای رشد در محیط های متنوع طراحی شده است، سنسور LD-202 در محدوده وسیع دما از -40 °C تا +70 °C کار می کند،تضمین عملکرد ثابت حتی در شرایط آب و هوایی دشوار.

عملکرد عملیاتی:

1. تشخیص موثر وسایل نقلیه: با استفاده از تکنولوژی پیشرفته سنجش تحرک، سنسور LD-202 به طور دقیق وسایل نقلیه را بدون تماس فیزیکی تشخیص می دهد.که به تغییرات حثیت در حلقه های ناشی از جرم فلزی وسیله نقلیه بستگی دارد..

2. تشخیص مسیر هوشمند: قابلیت های تشخیص مسیر هوشمند سنسور LD-202 امکان شناسایی دقیق جهت حرکت وسیله نقلیه را فراهم می کند.تسهیل عملیات بهینه دروازه.

3. تنظیم مجدد خودکار بدون درز: دارای یک عملکرد تنظیم مجدد خودکار بدون درز ، سنسور LD-202 با تنظیم مجدد خودکار در صورت خرابی ، عملکرد مداوم و قابلیت اطمینان سیستم را تضمین می کند.

4. خروجی رله قابل اعتماد: ارائه سیگنال های خروجی رله قابل اعتماد در هنگام تشخیص وسیله نقلیه ، سنسور LD-202 اقدامات مختلفی مانند باز کردن دروازه ، کنترل چراغ راهنمایی ،و شمارش وسایل نقلیه برای افزایش کارایی عملیاتی.

کاربردهای متنوع:

1. سیستم های مدیریت ترافیک: در سیستم های کنترل ترافیک برای شناسایی وسایل نقلیه در تقاطع ها، اتاق های پرداخت هزینه ها و ورودی/خرید پارکینگی استفاده می شود، مدیریت جریان ترافیک را بهینه می کند.

2. اتوماسیون دروازه: در سیستم های کنترل دروازه برای باز و بسته شدن اتوماتیک دروازه ها در محیط های مسکونی، تجاری و صنعتی ادغام شده و امنیت و راحتی را افزایش می دهد.

3. مدیریت امکانات پارکینگ: در پارکینگ ها و گاراژ ها برای مدیریت ورود و خروج وسایل نقلیه، نظارت بر اشغال پارکینگ و اجرای مقررات پارکینگ برای استفاده موثر از فضا استفاده می شود.

4. سیستم های کنترل دسترسی: در سیستم های کنترل دسترسی برای اجازه ورود خودرو به مکان های امن مانند جوامع محصور شده، تاسیسات صنعتی و تاسیسات نظامی استفاده می شود.تضمین دسترسی کنترل شده و امنیت.

5. بهینه سازی چراغ راهنمایی: برای ایجاد تغییرات چراغ راهنمایی بر اساس حضور و جهت خودرو، به حداقل رساندن ازدحام و بهینه سازی جریان ترافیک در تقاطعات و جاده ها استفاده می شود.

6. برنامه های شمارش وسایل نقلیه: در برنامه های شمارش وسایل نقلیه برای مطالعات ترافیک، نظارت بر اشغال پارکینگ و تجزیه و تحلیل ترافیک خرده فروشی استفاده می شود.ارائه بینش ارزشمندی برای مدیریت ترافیک و عملیات تجاری.

ارتباطات

شاخص ها و سوئیچ ها:

لامپ قدرت (قرمز):چراغ قرمز قدرت نشان می دهد که قدرت روشن است و نشان دهنده وضعیت عملیاتی است.

CH1 تشخیص LED:

• به طور مداوم روشن: نشان دهنده شناسایی وسیله نقلیه در کانال 1 است.
• چشمک زدن آهسته: نشان دهنده یک مشکل بالقوه مانند یک مدار کوتاه در حلقه یا پیچ های ناکافی پس از نصب حلقه است.
• چشمک زدن سریع: نشان دهنده یک مدار باز در حلقه یا پیچیدگی های بیش از حد پس از نصب حلقه است.

روش تشخیص CH2 LED:

• به طور مداوم روشن: نشان دهنده شناسایی وسیله نقلیه در کانال 2 است.
• چشمک زدن آهسته: نشان دهنده یک مشکل بالقوه مانند یک مدار کوتاه در حلقه یا پیچ های ناکافی پس از نصب حلقه است.
• چشمک زدن سریع: اشاره به یک مدار باز در حلقه یا پیچ های بیش از حد پس از نصب حلقه.

انتخاب حساسیت:حساسیت و فرکانس حلقه را می توان با استفاده از ترکیبی از تنظیمات سویچ 7 و 10 طرفه تنظیم کرد.کاربران می توانند از 8 تنظیمات حساسیت مختلف با تنظیم پیکربندی های سوئیچ خیس را انتخاب کنند، همانطور که در جداول تنظیمات سویچ دیپ در زیر نشان داده شده است. سویچ های دیپ 6، 7 و 8 انتخاب حساسیت را برای کانال 1 کنترل می کنند، با گزینه هایی که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین)سوئیچ های 3، 4 و 5 حساسیت کانال 2 را تنظیم می کنند، با گزینه هایی که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین) می باشد.

3. سوئیچ 1=S1: کانال 1 انتخاب تابع حلقه (سوئیچ 10 راه)
(1) ((سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).

(2) ((سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (Mode1, 2, 3 تشخیص جهت. حالت 4, 5, 6 حالت عادی، دو تشخیص حلقه جدا هستند)

(3) ((مبدل 1=S1) D6 و D7 و D8 و (مبدل 2=S2) D3 و D4 و D5 تنظیم حساسیت CH1 و CH2 (انتخاب هشت سطح).

(4) ((سوئیچ 1=S1) D9 و D10 و (سوئیچ2=S2) D6, D7 تنظیم فرکانس (20K تا 100KHz).

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید


اصل کار این است:

1. روند ورود:

   • هنگامی که یک وسیله نقلیه وارد جامعه یا پارکینگ می شود، فعال شدن همزمان دو حلقه حلقه رخ می دهد.
   • آشکارگر حلقه دو کانال JUTAI (LD-202) خواننده UHF را که در ورودی قرار دارد فعال می کند.
   • پس از خواندن کارت ID، خواننده UHF ID را از طریق خروجی Wiegand به کنترل کننده (AC-11) منتقل می کند.
   • کنترل کننده اعتبار شناسه را تأیید می کند و یک سیگنال رله را برای باز کردن مانع دروازه صادر می کند.
   • هنگامی که ماشین وارد جامعه یا پارکینگ می شود، بازوی مانع به طور خودکار پایین می آید.
   • عملکرد ایمنی و ضد شکستن توسط آشکارساز حلقه ی یک کانال JUTAI (LD-100/102) تسهیل می شود.

2. روند خروج:

   • هنگامی که وسیله نقلیه از جامعه یا پارکینگ خارج می شود و از خواننده UHF داخلی عبور می کند، LD-202 خواننده UHF را فعال می کند.
   • خواننده کارت را می خواند و شناسنامه را به کنترل کننده می فرستد.
   • پس از تایید شناسه، کنترل کننده سیگنال رله ای برای باز کردن مانع دروازه ارسال می کند.
   • بعد از اینکه خودرو از محوطه یا پارکینگ خارج می شود، بازوی مانع به طور خودکار پایین می آید.
   • عملکرد ایمنی و ضد شکستن توسط آشکارساز حلقه ی یک کانال JUTAI (LD-100/102) تسهیل می شود.

در هر دو سناریو، عملکرد تشخیص جهت LD-202 عملکرد دقیق و کارآمد را تضمین می کند.

Jutai LD-202 Double Channel Loop Detector می تواند به عنوان دو آشکارساز حلقه ی تک کانال مستقل عمل کند و تنوع و هزینه کارایی را ارائه دهد.این پیکربندی ایده آل برای پارکینگ های استاندارد یک در و یک بیرون است، که در آن یک مانع واحد و یک خواننده دوربرد در هر دو ورودی و خروجی نصب شده است. یک کویل حلقه برای فعال کردن خواننده و خواندن کارت اختصاص داده شده است،در حالی که کپی حلقه دیگر برای عملکرد ضد شکستن مانع استفاده می شودفعال کردن عملکرد حالت کار مستقل LD-202 عملیات را ساده تر می کند و هزینه های سخت افزاری را کاهش می دهد و آن را به یک انتخاب عملی برای برنامه های مختلف تبدیل می کند.
