کشنده حلقه دو کانال برای موانع بوم 20-2000uH 48 تا 63Hz

دو کانال Loop Detector 20~2000μH 110-240V برای درب مانع پارکینگ

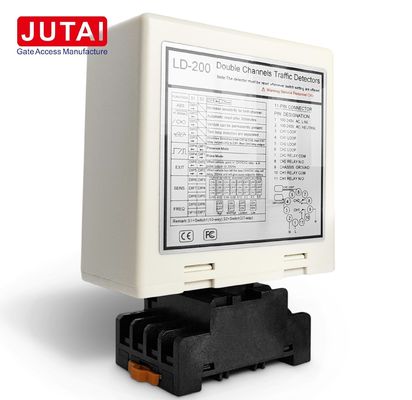

نام محصول:دو کانال Loop Detector fot پارکینگ بوم مانع دروازه

مزایا:

1. محدوده سنجش گسترده و حساسیت بالا: سنسور محدوده سنجش گسترده ای از 15 تا 2000μH و حساسیت بالا را ارائه می دهد که تشخیص دقیق وسایل نقلیه مختلف را برای عملکرد قابل اعتماد تضمین می کند.

2. عملکرد تنظیم مجدد خودکار: در صورت خرابی، سنسور به طور خودکار بدون مداخله دستی تنظیم مجدد می شود، که ثبات و قابلیت اطمینان سیستم را افزایش می دهد.

3. تشخیص جهت: قادر به تشخیص جهت های خاص برای فعال کردن خروجی رله، اطمینان از فعال سازی دقیق بر اساس جهت حرکت وسیله نقلیه است.

4. محافظت از صاعقه 40000 ولت: مجهز به محافظت قوی از صاعقه 40000 ولت، سنسور به طور موثر در برابر آسیب ناشی از صاعقه محافظت می شود، اطمینان از دوام طولانی مدت و قابلیت اطمینان.

5. طیف گسترده ای از محیط های عملیاتی: این سنسور که برای استفاده های متنوع طراحی شده است، در محدوده وسیع دما از -40 درجه سانتیگراد تا +70 درجه سانتیگراد کار می کند و عملکرد پایدار را حتی در شرایط آب و هوایی سخت تضمین می کند.

عملکرد:

1. تشخیص وسیله نقلیه: از فناوری سنجش تحرک استفاده می کند تا بدون تماس فیزیکی ، بر اساس تغییرات تحرک در حلقه های ناشی از جرم فلزی وسیله نقلیه ، وسایل نقلیه را به دقت تشخیص دهد.

2. تشخیص جهت: قادر به شناسایی جهت های خاص حرکت خودرو برای فعال کردن خروجی رله، کنترل دقیق باز شدن دروازه و جریان ترافیک را فراهم می کند.

3. تنظیم مجدد خودکار: سنسور در صورت خرابی به طور خودکار تنظیم مجدد می شود، نیاز به مداخله دستی را از بین می برد و قابلیت اطمینان سیستم را افزایش می دهد.

4. خروجی رله: سیگنال های خروجی رله را در هنگام تشخیص وسیله نقلیه فراهم می کند و اقدامات مختلفی مانند باز کردن دروازه ، کنترل چراغ راهنمایی و شمارش وسیله نقلیه را امکان پذیر می کند.

کاربردها:

1. سیستم های مدیریت ترافیک: در سیستم های کنترل ترافیک برای شناسایی وسایل نقلیه در تقاطع ها، پلاک های پولی و ورودی ها / خروجی های پارکینگ استفاده می شود.

2. اتوماسیون دروازه: در سیستم های کنترل دروازه برای باز و بسته شدن اتوماتیک دروازه ها در محیط های مسکونی، تجاری و صنعتی ادغام شده است.

3. امکانات پارکینگ: در پارکینگ ها و گاراژ ها نصب شده است تا ورود و خروج وسایل نقلیه، شمارش وسایل نقلیه و اجرای مقررات پارکینگ را مدیریت کند.

4. کنترل دسترسی: در سیستم های کنترل دسترسی برای اجازه ورود خودرو به مکان های امن مانند جوامع محصور، تاسیسات صنعتی و پایگاه های نظامی استفاده می شود.

5. کنترل چراغ راهنمایی: برای ایجاد تغییرات چراغ راهنمایی بر اساس حضور و جهت خودرو استفاده می شود، بهینه سازی جریان ترافیک و کاهش ازدحام.

6. شمارش وسایل نقلیه: برای برنامه های شمارش وسایل نقلیه در مطالعات ترافیک، نظارت بر اشغال پارکینگ و تجزیه و تحلیل ترافیک خرده فروشی استفاده می شود.

ارتباطات

نشان دهنده و سوئیچ:

• LED قدرت (RED): نشان می دهد "Power ON".
• CH1 تشخیص LED:
  • به طور مداوم روشن: نشان دهنده شناسایی وسیله نقلیه است.
  • چشمک زدن آهسته: نشان دهنده یک شارژ کوتاه یا پیچ های ناکافی پس از حلقه است.
  • چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.
• روش تشخیص CH2 LED:
  • به طور مداوم روشن: نشان دهنده شناسایی وسیله نقلیه است.
  • چشمک زدن آهسته: نشان دهنده یک شارژ کوتاه یا پیچ های ناکافی پس از حلقه است.
  • چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.

انتخاب حساسیت:

• حساسیت و تنظیم فرکانس از طریق تنظیمات یک سوئیچ 7 طرفه و یک سوئیچ 10 طرفه به دست می آید.
• کاربران می توانند با تنظیم موقعیت های سوئیچ های خروجی بر اساس جداول ارائه شده از بین 8 تنظیم مختلف انتخاب کنند. سوئیچ های خروجی 6، 7 و 8 حساسیت CH1 را با 0.8 کمتر حساس است و 0.015 حساس ترين است
• سوئیچ های Dip 3، 4 و 5 حساسیت CH2 را کنترل می کنند که 0.8 کمترین حساسیت و 0.015 حساس ترین است.

3. سوئیچ 1=S1: کانال 1 انتخاب تابع حلقه (سوئیچ 10 راه)

(1) ((سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).

(2) ((سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (Mode1, 2, 3 تشخیص جهت. حالت 4, 5, 6 حالت عادی، دو تشخیص حلقه جدا هستند)

(3) ((مبدل 1=S1) D6 و D7 و D8 و (مبدل 2=S2) D3 و D4 و D5 تنظیم حساسیت CH1 و CH2 (انتخاب هشت سطح).

(4) ((سوئیچ 1=S1) D9 و D10 و (سوئیچ2=S2) D6, D7 تنظیم فرکانس (20K تا 100KHz).

* دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.

احتیاط های نصب و رفع مشکل:

1. اندازه برش کویل و دستورالعمل های جاسازی در نمودار سمت راست نشان داده شده است.
2. توصیه می شود از سیم های آهن مغناطیسی برای کویل القایی با طول کلی تا 500 متر استفاده شود.
3. اندازه برش کویل باید یک مستطیل با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد ممکن از زاویه های راست اجتناب شود.
4. مرور کلی نصب توصیه شده از پیچ های معمولی اصلی کویل:

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید

درخواست

JUTAI LD200/202 دو کانال دستگاه تشخیص حلقه خودرو، آن را با عملکرد تشخیص جهت، و که مناسب برای بسیاری از موارد ورود و خروج یک کانال است.
جواهرات دو کانال LD200/202 به کنترل کننده ی JUTAI یک درب (مدل: AC-11) ، مانع دروازه ی JUTAI (مدل: BR-110) و خواننده ی RFID بلند برد JUTAI (مدل: PUHF-9) متصل می شوند.در ترکیب با کویل های حلقه ای مقاوم به دمای بالا (مدل : JTHT-11) که می تواند به طور کامل در سیستم کنترل دسترسی ورود/خرید یک کانال اعمال شود.

وقتی ماشین از خارج وارد جامعه یا پارکینگ می شود، دو حلقه را همزمان فشار دهید.ما از دتکتور حلقه دو کانال JUTAI (LD-200/202) برای فعال کردن خواننده UHF استفاده خواهیم کرد که در محل ورودی؛ هنگامی که خواننده uhf کارت ID را می خواند، آن را به کنترل کننده (AC-11) از طریق خروجی wigand ارسال خواهد کرد؛ کنترل کننده قضاوت ID معتبر است، خروجی سیگنال رله به باز کردن مانع دروازه،و سپس وارد شدن ماشین به جامعه یا پارکینگ ها، زمانی که ماشین از دروازه مانع عبور می کند، بازوی مانع به طور خودکار پایین می آید؛(این بخش کار با JUTAI یک کانال حلقه LD100/102 برای ایمنی و ضد شکستن عملکرد) اما زمانی که ماشین گذشته یک خواننده uhf دیگر است که توسط AC-11 نیز متصل، این خواننده دوباره توسط آشکارساز حلقه فعال نمی شود و داده ها را به کنترل کننده ارسال نمی کند، بنابراین نرم افزار فقط سوابق انرژی را دارد؛(از آنجا که عملکرد تشخیص جهت LD200/LD202 فعال است).

در مقابل، زمانی که ماشین خروج جامعه یا پارکینگ، زمانی که ماشین عبور از داخل خواننده uhf، LD200/LD202شناسه قاضی کنترل کننده معتبر است، خروجی سیگنال رله به باز کردن مانع دروازه؛ سپس ماشین خروج از جامعه یا پارکینگ، زمانی که ماشین عبور از دروازه مانع، بازوی مانع به طور خودکار پایین خواهد رفت؛(این بخش کار با JUTAI یک کانال حلقه LD100/102 برای ایمنی و ضد شکستن عملکرد)؛ اما وقتی ماشین از یک خواننده ی UHF در خروجی عبور می کند، آشکارساز حلقه ی دو کانال دوباره سیگنال را فعال نمی کند، سیستم فقط سوابق خروجی را دارد.(از آنجا که عملکرد تشخیص جهت LD200/LD202 فعال است).

JUTAI LD-200/202 دو کانال حلقه آشکارگر همچنین می تواند به عنوان دو مستقل یک کانال حلقه آشکارگر استفاده شود. این مناسب برای یک استاندارد یک در و یک خارج پارکینگ،يه موانع و يه خواننده دوربين در ورودي وجود داره، خروج همان نیز؛ یک حلقه کویل برای تحریک خواننده و کارت خواندن استفاده می شود، و دیگر حلقه کویل برای مانع ضد شکستن عملکرد استفاده می شود،هنگامی که LD-200/202 به عنوان دو دستگاه تشخیص حلقه مستقل استفاده می شود، از نظر اقتصادی که می تواند بخشی از هزینه های سخت افزار را کاهش دهد؛ (فعال کردن عملکرد حالت کار مستقل LD200/202).
