رصد کننده ترافیک دو کانال

دو کانال 12-24VACDC ردیاب ترافیک خودرو برای پرتاب کننده ضد ضربه دروازه مانع

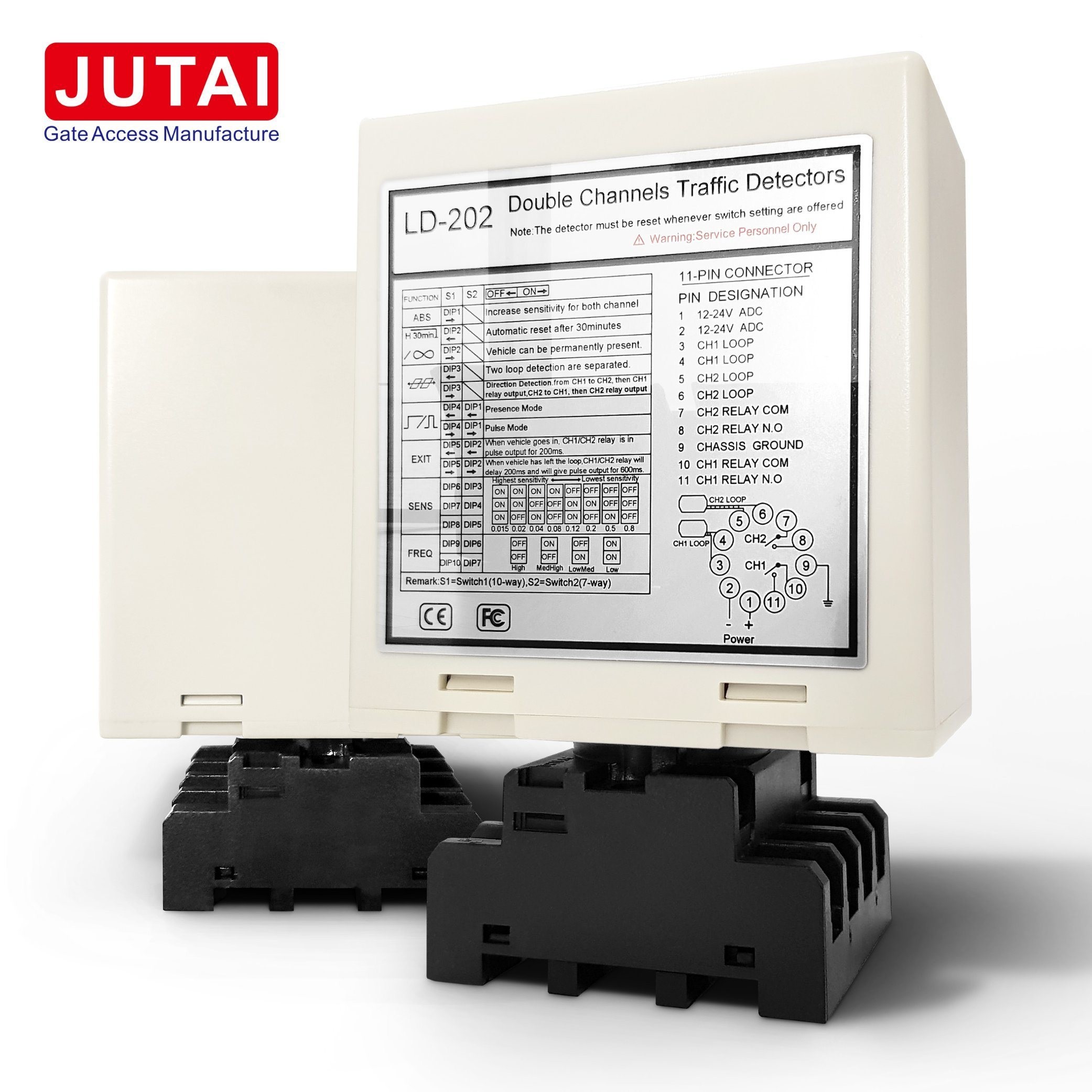

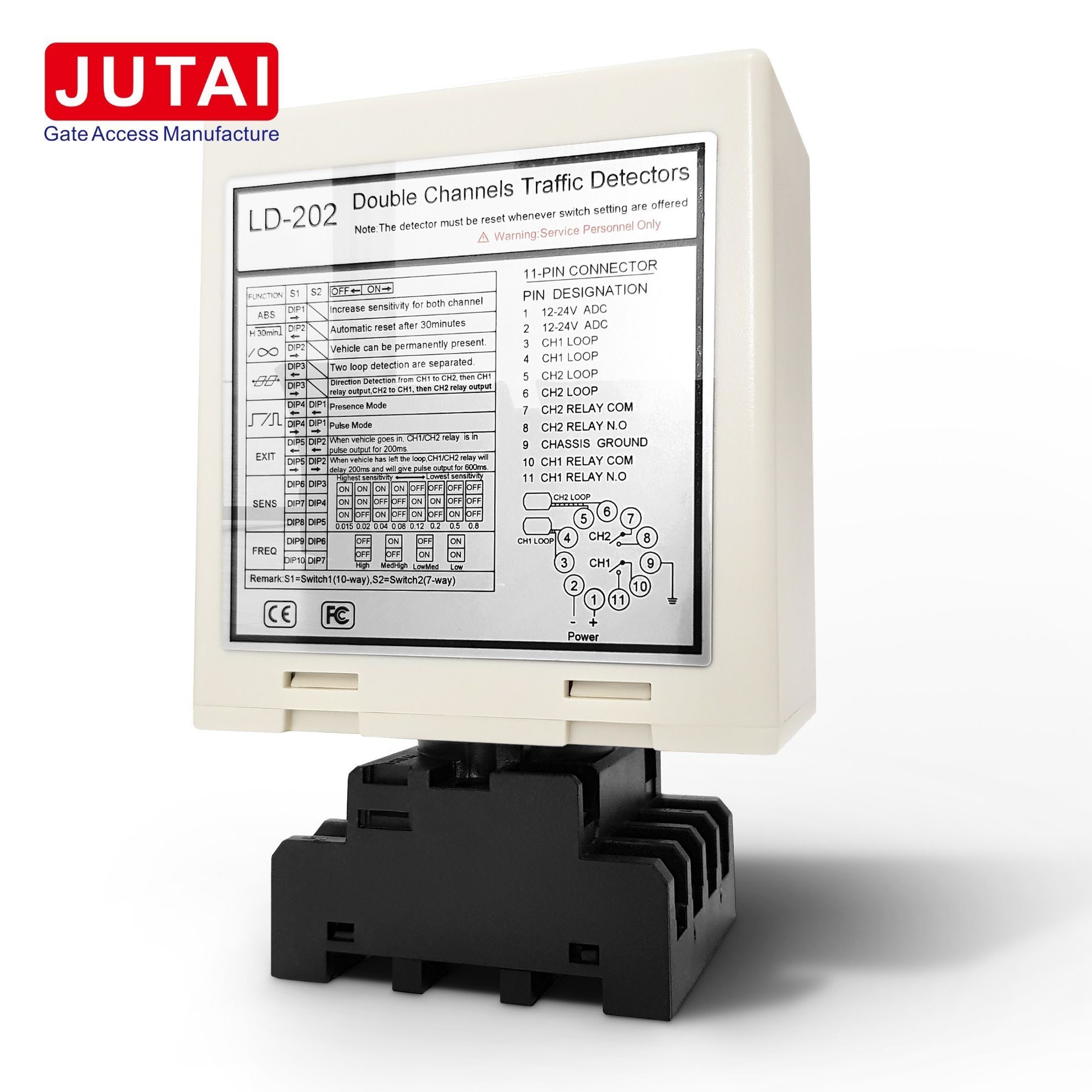

جوتای LD-202 دو کانال حلقه ی تشخیصی: عملیات دروازه ی مانع بالا

مرور کلی: عملیات دروازه های مانع را با آشکارساز دو کانال پیشرفته JUTAI LD-202 ارتقا دهید، که برای ارائه دقت بی نظیر در تشخیص خودرو طراحی شده است.این سنسور پیچیده عملکرد بی نقص و قابلیت اطمینان را در کاربردهای مختلف تضمین می کند، به لطف محدوده حسابرسی طولانی، حساسیت بالا و ویژگی های هوشمند.

ویژگی های متمایز

1. محدوده حس و حساسیت افزایش یافته: سنسور LD-202 محدوده حس گسترده ای از 15 تا 2000μH و حساسیت استثنایی را ارائه می دهد.اطمینان از تشخیص دقیق وسایل نقلیه مختلف برای عملکرد مداوم.

2. عملکرد تنظیم مجدد خودکار هوشمند: مجهز به یک عملکرد تنظیم مجدد خودکار، سنسور LD-202 در صورت خرابی به سرعت تنظیم مجدد می شود.افزایش ثبات و قابلیت اطمینان سیستم بدون مداخله دستی.

3. تشخیص جهت پیشرفته: با قابلیت های پیشرفته تشخیص جهت، سنسور LD-202 به طور دقیق جهت حرکت خودرو را شناسایی می کند،امکان کنترل دقیق عملیات دروازه برای بهینه سازی کارایی.

4. حفاظت قوی از صاعقه: با حفاظت قوی از صاعقه تا 40000V، سنسور LD-202 دوام و قابلیت اطمینان استثنایی را تضمین می کند.محافظت در برابر صاعقه برای طول عمر طولانی.

5. طیف گسترده ای از محیط های عملیاتی: برای رشد در محیط های متنوع طراحی شده است، سنسور LD-202 در محدوده وسیع دما از -40 °C تا +70 °C بدون نقص کار می کند،تضمین عملکرد ثابت حتی در شرایط آب و هوایی دشوار.

عملکرد عملیاتی:

1. تشخیص موثر خودرو: با استفاده از تکنولوژی پیشرفته سنجش تحرک، سنسور LD-202 به طور دقیق خودروها را بدون تماس فیزیکی تشخیص می دهد.که به تغییرات حثیت در حلقه های ناشی از جرم فلزی وسیله نقلیه بستگی دارد..

2. تشخیص مسیر هوشمند: قابلیت های تشخیص مسیر هوشمند سنسور LD-202 امکان شناسایی دقیق جهت حرکت وسیله نقلیه را فراهم می کند.تسهیل عملیات بهینه دروازه.

3. تنظیم مجدد خودکار بدون درز: دارای یک عملکرد تنظیم مجدد خودکار بدون درز ، سنسور LD-202 با تنظیم مجدد خودکار در صورت خرابی ، عملکرد مداوم و قابلیت اطمینان سیستم را تضمین می کند.

4. خروجی رله قابل اعتماد: ارائه سیگنال های خروجی رله قابل اعتماد در هنگام تشخیص وسیله نقلیه ، سنسور LD-202 اقدامات مختلفی مانند باز کردن دروازه ، کنترل چراغ راهنمایی ،و شمارش وسایل نقلیه برای افزایش کارایی عملیاتی.

کاربردهای متنوع:

1. سیستم های مدیریت ترافیک: در سیستم های کنترل ترافیک برای تشخیص وسایل نقلیه در تقاطع ها، اتاق های پرداخت، و ورودی / خروج پارکینگ، بهینه سازی مدیریت جریان ترافیک استفاده می شود.

2. اتوماسیون دروازه: در سیستم های کنترل دروازه برای باز و بسته شدن اتوماتیک دروازه ها در محیط های مسکونی، تجاری و صنعتی ادغام شده و امنیت و راحتی را افزایش می دهد.

3. مدیریت امکانات پارکینگ: در پارکینگ ها و گاراژ ها برای مدیریت ورود و خروج وسایل نقلیه، نظارت بر اشغال پارکینگ و اجرای مقررات پارکینگ برای استفاده موثر از فضا استفاده می شود.

4. سیستم های کنترل دسترسی: در سیستم های کنترل دسترسی برای اجازه ورود وسایل نقلیه به مکان های امن مانند جوامع محصور، تاسیسات صنعتی و تاسیسات نظامی استفاده می شود.تضمین دسترسی کنترل شده و امنیت.

5. بهینه سازی چراغ راهنمایی: برای ایجاد تغییرات چراغ راهنمایی بر اساس حضور و جهت خودرو، به حداقل رساندن ازدحام و بهینه سازی جریان ترافیک در تقاطع ها و جاده ها استفاده می شود.

6. برنامه های شمارش وسایل نقلیه: در برنامه های شمارش وسایل نقلیه برای مطالعات ترافیک، نظارت بر اشغال پارکینگ و تجزیه و تحلیل ترافیک خرده فروشی استفاده می شود.ارائه بینش ارزشمندی برای مدیریت ترافیک و عملیات تجاری.

ارتباطات

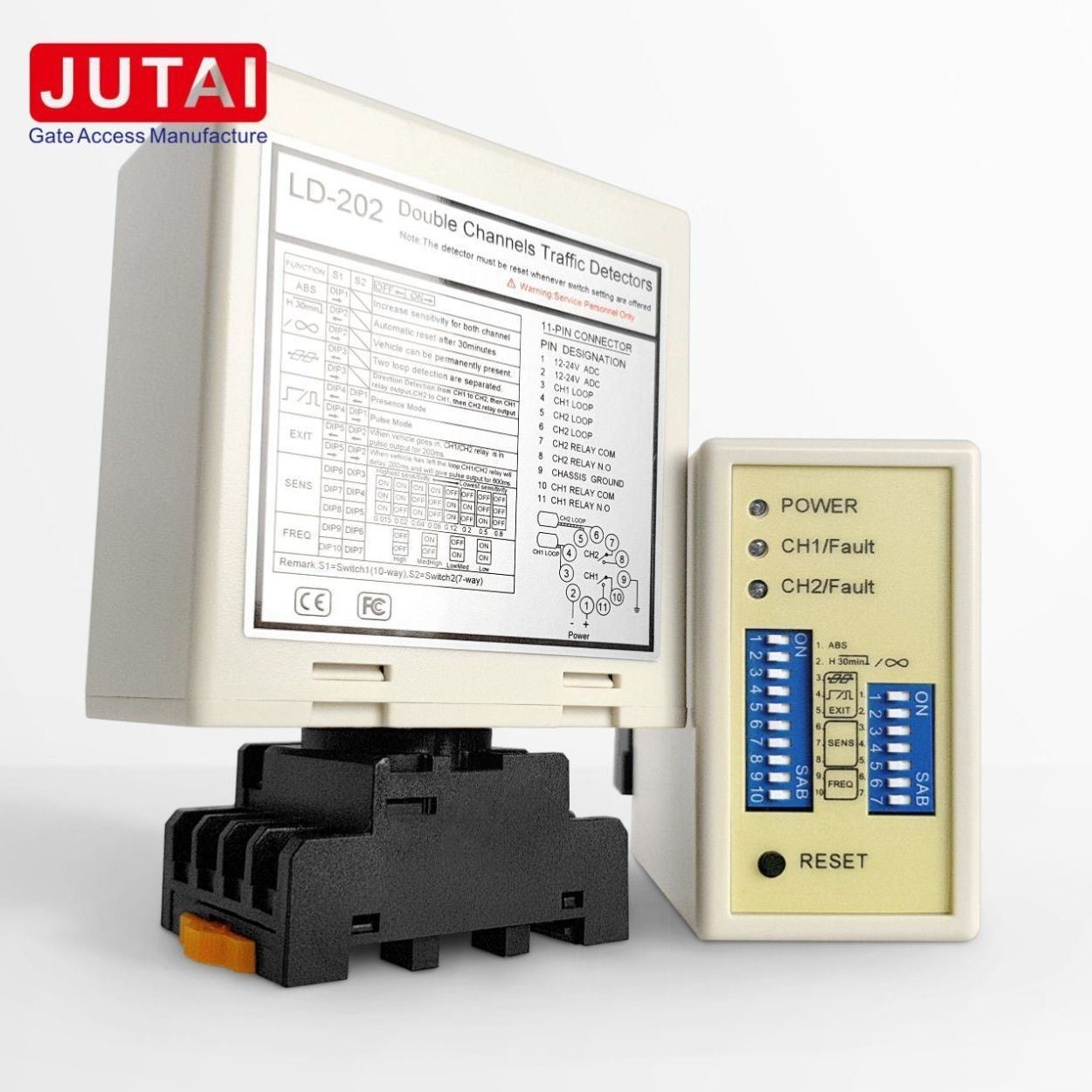

شاخص ها و سوئیچ ها

LED قدرت (RED): LED قدرت قرمز به عنوان یک شاخص روشن که دستگاه روشن شده است، به کاربران تایید بصری از وضعیت عملیاتی آن را ارائه می دهد.

CH1 تشخیص LED:

• به طور مداوم روشن: نشان دهنده موفقیت در شناسایی وسیله نقلیه در کانال 1 است.
• چشمک زدن آهسته: کاربران را در مورد مشکلات احتمالی مانند یک مدار کوتاه در حلقه یا پیچ های ناکافی پس از نصب حلقه هشدار می دهد.
• چشمک زدن سریع: نشان دهنده یک مدار باز در حلقه یا پیچیدگی های بیش از حد پس از نصب حلقه است که به بررسی بیشتر منجر می شود.

روش تشخیص CH2 LED:

• به طور مستمر روشن: پيگيري سياره در کانال 2
• چشمک زدن به آرامی: مشکلات احتمالی مانند یک مدار کوتاه در حلقه یا پیچ های ناکافی پس از نصب حلقه را نشان می دهد و کاربران را به بررسی یکپارچگی نصب تشویق می کند.
• چشمک زدن سریع: نشان دهنده یک مدار باز در حلقه یا پیچیدگی های بیش از حد پس از نصب حلقه است که نیاز به اقدامات اصلاحی برای عملکرد بهینه دارد.

انتخاب حساسیت: تنظیم دقیق حساسیت و فرکانس حلقه از طریق ترکیبی از تنظیمات سوئیچ 7 طرفه و 10 طرفه تسهیل می شود.کاربران می توانند تنظیمات حساسیت را با تنظیم پیکربندی سوئیچ های خیس تنظیم کنند.، همانطور که در جداول تنظیمات سوئیچ دیپ در زیر نشان داده شده است. سوئیچ های دیپ 6، 7 و 8 کنترل بر انتخاب حساسیت برای کانال 1 را فراهم می کنند، گزینه هایی را از 0.8 (کمترین حساسیت) تا 0 ارائه می دهند.015 (حساس ترین)به طور مشابه، سوئیچ های 3، 4 و 5 حساسیت کانال 2 را کنترل می کنند و کاربران را با طیف وسیعی از گزینه های حساسیت، همچنین از 0.8 (کمترین حساسیت) تا 0 فراهم می کنند.015 (حساس ترین).

3. سوئیچ 1=S1: کانال 1 انتخاب تابع حلقه (سوئیچ 10 راه)
(1) ((سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).

(2) ((سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (Mode1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، دو تشخیص حلقه جدا هستند)

(3) ((مبدل 1=S1) D6 و D7 و D8 و (مبدل 2=S2) D3 و D4 و D5 تنظیم حساسیت CH1 و CH2 (انتخاب هشت سطح).

(4) ((سوئیچ 1=S1) D9 و D10 و (سوئیچ2=S2) D6, D7 تنظیم فرکانس (20K تا 100KHz).

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید

اصل کار این است:

1. روند ورود:

   • در هنگام ورود یک وسیله نقلیه به جامعه یا پارکینگ، فعال سازی همزمان دو حلقه حلقه رخ می دهد.
   • آشکارگر حلقه دو کانال JUTAI (LD-202) خواننده UHF را که در ورودی قرار دارد فعال می کند.
   • پس از خواندن کارت ID، خواننده UHF ID را از طریق خروجی Wiegand به کنترل کننده (AC-11) منتقل می کند.
   • کنترل کننده اعتبار شناسه را تأیید می کند و سیگنال رله ای را برای باز کردن مانع دروازه صادر می کند.
   • هنگامی که ماشین وارد جامعه یا پارکینگ می شود، بازوی مانع به طور خودکار پایین می آید.
   • عملکرد ایمنی و ضد شکستن توسط آشکارساز حلقه ی یک کانال JUTAI (LD-100/102) تسهیل می شود.

2. روند خروج:

   • هنگامی که وسیله نقلیه از جامعه یا پارکینگ خارج می شود و از خواننده UHF داخلی عبور می کند، LD-202 خواننده UHF را فعال می کند.
   • خواننده کارت را می خواند و شناسنامه را به کنترل کننده می فرستد.
   • پس از تایید شناسه، کنترل کننده سیگنال رله ای برای باز کردن مانع دروازه ارسال می کند.
   • بعد از اینکه خودرو از محوطه یا پارکینگ خارج می شود، بازوی مانع به طور خودکار پایین می آید.
   • عملکرد ایمنی و ضد شکستن توسط آشکارساز حلقه ی یک کانال JUTAI (LD-100/102) تسهیل می شود.

در هر دو سناریو، عملکرد تشخیص جهت LD-202 عملکرد دقیق و کارآمد را تضمین می کند.

Jutai LD-202 Double Channel Loop Detector می تواند به عنوان دو آشکارساز حلقه ی تک کانال مستقل عمل کند و تنوع و هزینه کارایی را ارائه دهد.این پیکربندی ایده آل برای پارکینگ های استاندارد یک در و یک بیرون است، که در آن یک مانع واحد و یک خواننده دوربرد در هر دو ورودی و خروجی نصب شده است. یک کویل حلقه برای فعال کردن خواننده و خواندن کارت اختصاص داده شده است،در حالی که کپسول حلقه دیگر برای عملکرد ضد شکستن مانع استفاده می شودفعال کردن عملکرد حالت کار مستقل LD-202 عملیات را ساده تر می کند و هزینه های سخت افزاری را کاهش می دهد و آن را به یک انتخاب عملی برای برنامه های مختلف تبدیل می کند.
