110-240v دو کانال حلقه ی شناسایی خودرو
برای نمونه ها و کوپن های رایگان با من تماس بگیرید.
WhatsApp:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر شما هر گونه نگرانی دارید، ما 24 ساعت کمک آنلاین ارائه می دهیم.
xجزئیات محصول
| نیازمندی های قدرت | 110-240 VAC (48 تا 63 هرتز) | محدوده خودگردان | 20-2000 ساعت |
|---|---|---|---|
| حساسیت | 16 راه قابل انتخاب/ بالاترین 0.010%Dl/L/کمترین 2.56% | دمای عملیات | -40 ~ +70 درجه سانتیگراد |
| زمان پاسخگویی | روشن شدن 10-90ms/ خاموش شدن 10-90ms | مشخصات | 13.6*8.6*5.2 |
| برجسته کردن | حسگر حلقه 110-240 ولت,سنسور حلقه دو کانال 110-240 ولت,یک حسگر دو کانال حلقه ای,110-240v dual channel loop sensor,dual channel loop sensor detector |
||
توضیحات محصول

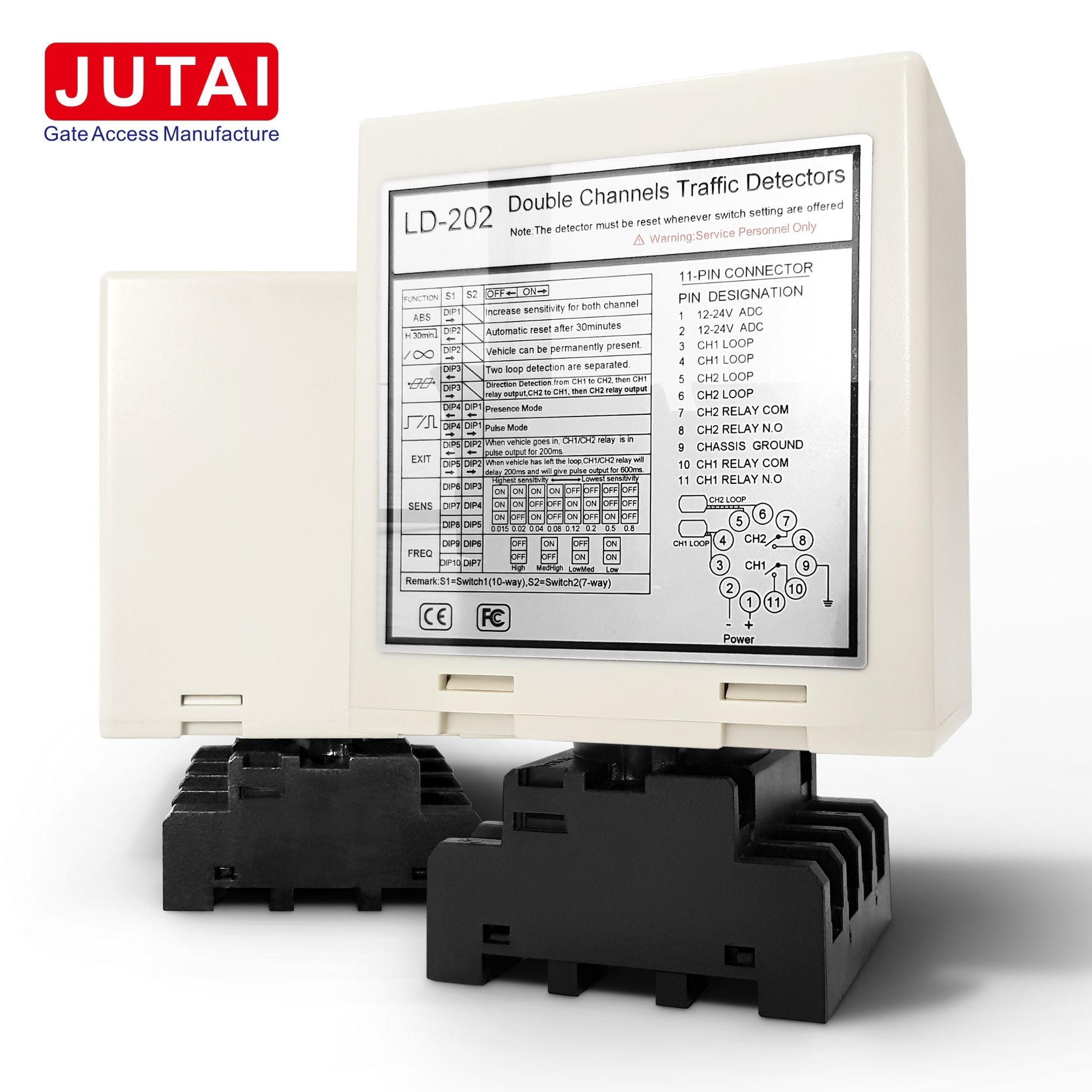

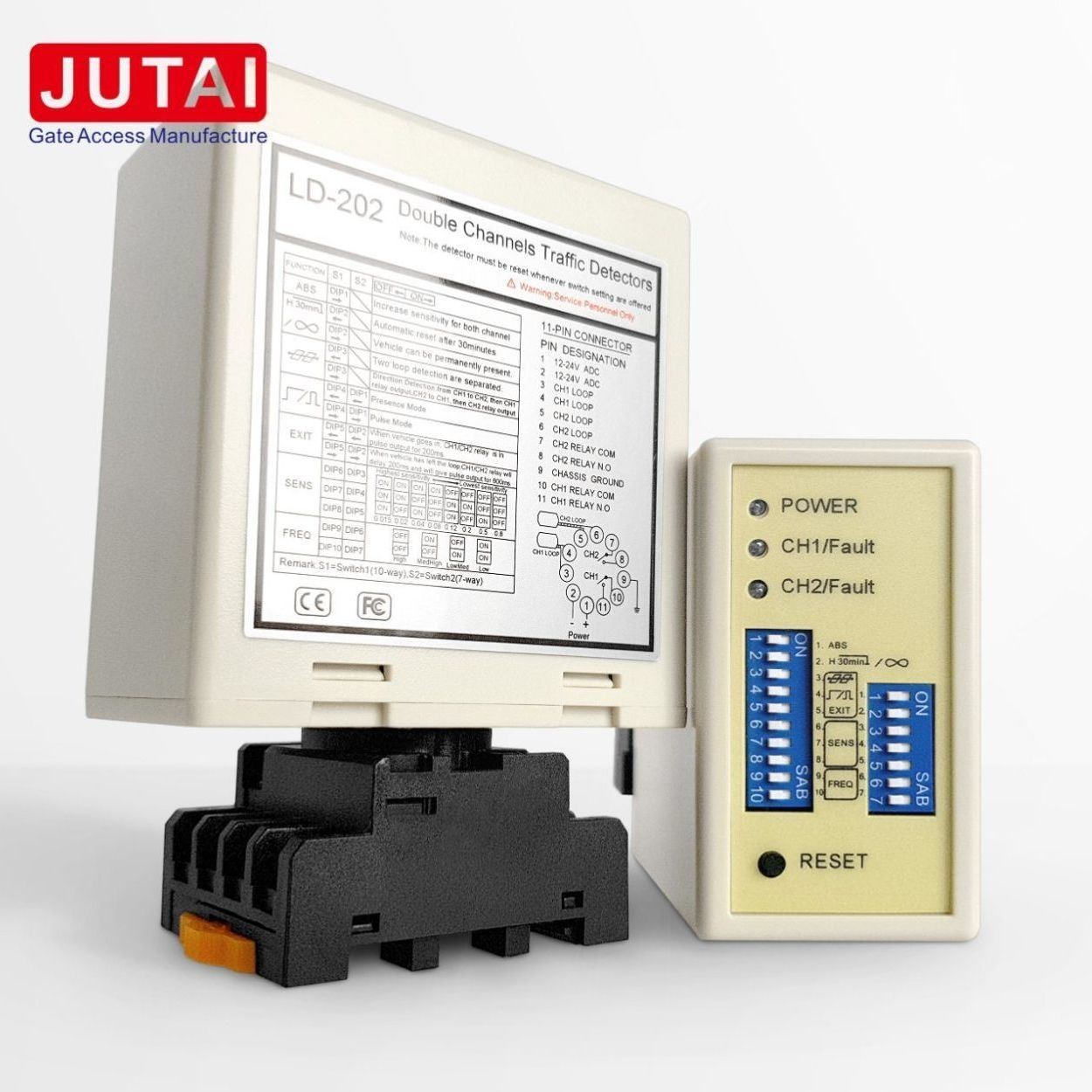

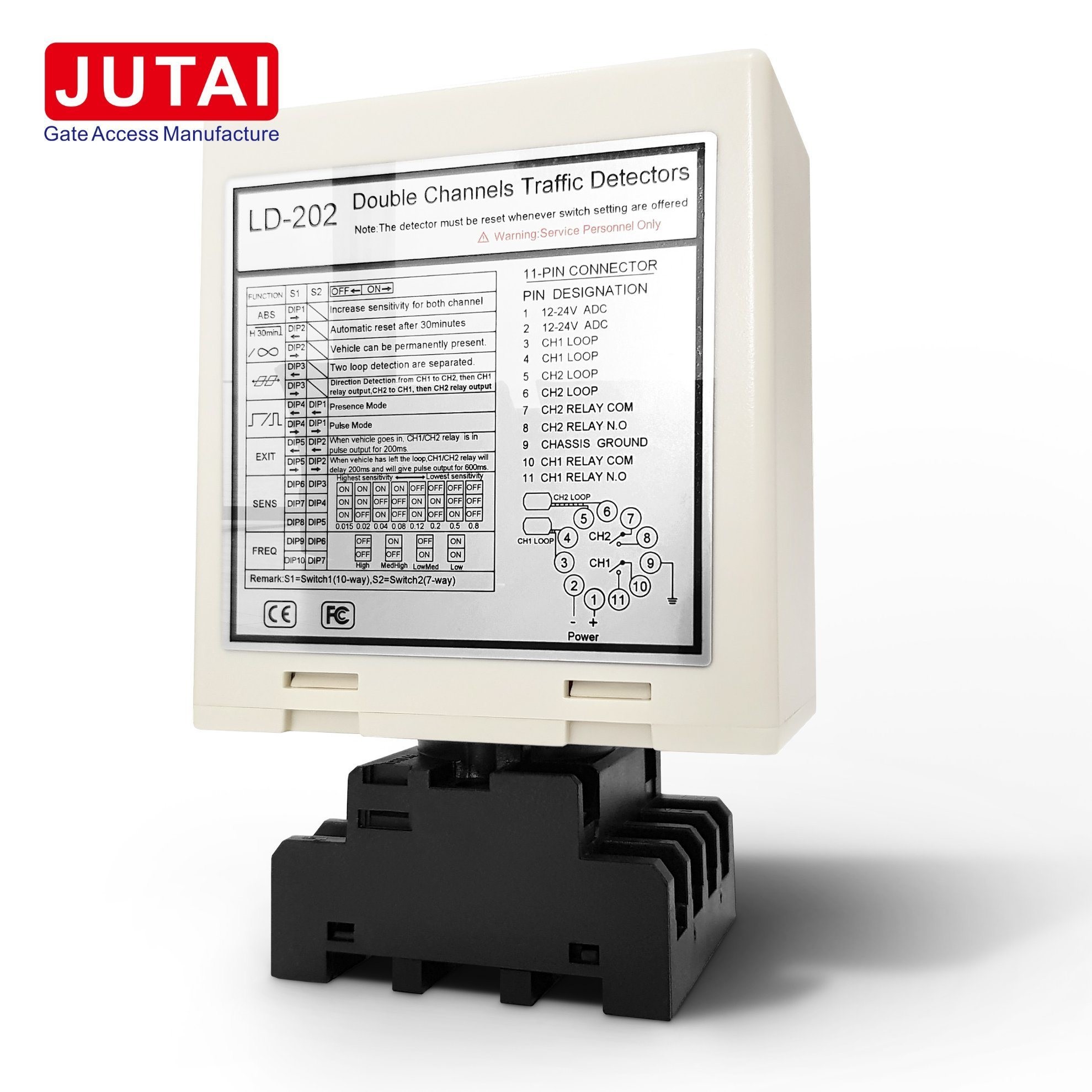

110-240v ترافیک محرک دو کانال حلقه وسیله نقلیه آشکارگر با حساسیت 15uh-2000uh
دستگاه تشخیص حلقه اتومبیل حرفه ای 110-240VAC برای فعال کردن دستگاه های توزیع کارت در پارکینگ
JUTAI یک سیستم تشخیص حلقه زیرزمینی متنوع را معرفی می کند که می تواند به عنوان یک تشخیص حلقه دو کانال عمل کند.کاربران می توانند از این فناوری برای فعال کردن دستگاه های کارتن ورودی استفاده کنند در حالی که همزمان اطمینان از بسته شدن امن دروازه های مانع. با ارائه عملکرد بی نظیر، Jutai راه حل نهایی برای سیستم های کنترل دروازه ورودی و مدیریت پارکینگ را فراهم می کند.
ویژگی های کلیدی
-
اندازه کامپکت: این آشکارساز با طراحی خانه کامپکت طراحی شده است، این آشکارساز به راحتی در هر سیستم تشخیص ترافیک ادغام می شود در حالی که با استانداردهای صنعت برای ویژگی ها و عملکرد مطابقت دارد.
-
قابلیت های تشخیصی: از قابلیت های تشخیصی جامع بهره مند شوید، تشخیص دقیق حلقه و مشکلات نصب را تسهیل کنید تا عملکرد مطلوب را تضمین کنید.
-
زمان حضور قابل انتخاب: خروجی رله حضور را برای محدود کردن خروجی تشخیص به یک زمان ثابت (بیش از 30 دقیقه) در حالی که یک وسیله نقلیه در حلقه باقی می ماند، سفارشی کنید.افزایش بهره وری عملیاتی.
-
نشان دادن فرکانس حلقه: تشخیص و از بین بردن تداخل بین حلقه های مجاور/دتاکتورها با نشان دادن یکپارچه، که امکان تنظیم تنظیم فرکانس را برای بهینه سازی عملکرد فراهم می کند.
-
تشخیص جهت: بهره برداری از عملکرد تشخیص جهت که در آن خروجی رله CH1 هنگامی که یک وسیله نقلیه از CH1 به CH2 حرکت می کند، فعال می شود.و خروجی رله CH2 هنگامی که وسیله نقلیه از CH2 به CH1 حرکت می کند فعال می شود.
-
انتخاب حساسیت: حساسیت حلقه و فرکانس را با استفاده از سوئیچ های 7 طرفه و تنظیمات سوئیچ های 10 طرفه تنظیم کنید و انعطاف پذیری را برای پاسخگویی به نیازهای خاص برنامه فراهم کنید.
سیستم مدیریت پارکینگ خود را با شناسه ی حرفه ای 110-240VAC Double Channel Vehicle Loop Detector از JUTAI ارتقا دهید.تجربه قابلیت های پیشرفته و ادغام یکپارچه برای عملکرد بهینه و قابلیت اطمینان.
دستگاه تشخیص حلقه اتومبیل حرفه ای 110-240VAC دو کانال: روش های کار
آشکارساز سری LD-200 حالت های عملیاتی متنوعی را ارائه می دهد که نیازهای مختلف برنامه را برآورده می کند:
-
حالت حضور: در این حالت، آشکارگر تا زمانی که یک وسیله نقلیه در منطقه تشخیص حلقه حضور داشته باشد فعال باقی می ماند.سیگنال خروجی مستمر را تا زمانی که خودرو در منطقه تشخیصی باشد، ارائه می دهد..
-
حالت پالس: در حالت پالس، آشکارگر یک سیگنال خروجی پالس واحد را تولید می کند هنگامی که یک وسیله نقلیه در منطقه حلقه شناسایی می شود.این حالت برای کاربردهایی مناسب است که در آن یک سیگنال پالس در هنگام تشخیص وسیله نقلیه مورد نیاز است..
-
حالت حضور منطقی AB (عملیات مانع): این حالت از منطق AB استفاده می کند، که در آن آشکارگر عملیات مانع را بر اساس حضور وسایل نقلیه ایجاد می کند.اجازه عبور خودروها به طور موثر و ایمن.
-
حالت نبض منطقی AB (منطق شمارش): در حالت نبض منطقی AB ، آشکارگر از منطق AB برای سیگنال های خروجی نبض استفاده می کند. این امکان را برای منطق شمارش فراهم می کند ، که در آن هر نبض یک وسیله نقلیه شناسایی شده را نشان می دهد ،تسهیل شمارش دقیق وسایل نقلیه و نظارت.
مشخصات حرفه ای 110-240VAC Double Channel Vehicle Loop Detector
| مشخصات | جزئیات |
|---|---|
| محرک حلقه | 20 تا 2000μH |
| حساسیت | 8 راه قابل انتخاب بالاترین مقدار: 0.015٪ DL/L پایین ترین: 0.8% DL/L |
| فرکانس | سوئیچ چهار مرحله ای قابل انتخاب: 20-80KHz |
| نیاز به انرژی | 110-240VAC (48 تا 62Hz) 12-24VADC (48 تا 62Hz) |
| دمای کار | -40°C تا +70°C (-111 درجه فارنهایت تا +158 درجه فارنهایت) |
| خروجی خطا | - به آرامی چشمک می زند: امکان شارژ کوتاه یا تعداد ناکافی دور چشمک زدن سریعتر: امکان باز شدن حلقه یا تعداد بیش از حد دور |
| زمان پاسخ | 10- 90MS |
| نشانه های بصری | - ال ای دی قدرت: قرمز - کانال LED: سبز |
| تنظیم مجدد | با فشار دادن دکمه در جلو محفظه تنظیم مجدد |
| سیگنال رله | سیگنال حضور یا سیگنال پالس |
| ABS (افزایش حساسیت خودکار) | آره |
| تشخیص جهت | تشخیص جهت جریان CH1 و CH2 |
| فرکانس حلقه | 4 تنظیمات (کم، متوسط کم، متوسط بالا، بالا) |
| رطوبت | تا 95 درصد رطوبت نسبی بدون فشرده سازی |
| حفاظت از مدار | پوشش مطابق بر روی PCB و تمام اجزای آن |
| ارتباطات | قرار دادن سوکت 11 پین مرد (JEDEC B11-88) |
| اندازه | 75mm x 43mm x 110mm |
کاربرد:
- دروازه اتوماتیک
- سیستم چراغ راهنمایی
- مکانیسم های دروازه
- موانع عملیاتی
- سیستم هدایت پارکینگ
- فعال کردن دستگاه های کارتی در پارکینگ ها
- کنترل موانع پارک
- کنترل دسترسی خودرو
- سیستم کنترل ترافیک / سیستم پرداخت عوارض ترافیک
- سیستم شمارش خودرو
- درها و درهای موتور شده
- بالارد های امنیتی/ شاترهای چرخدار/ درهای گاراژ
- ماژول دوربین
ارتباطات
شاخص ها و سوئیچ ها:
- LED قدرت (RED): برای نشان دادن "Power ON" روشن می شود.
- CH1 تشخیص LED:
- نوردهی مداوم: نشان دهنده شناسایی وسیله نقلیه است.
- چشمک زدن آهسته: یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه را نشان می دهد.
- چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.
- روش تشخیص CH2 LED:
- نوردهی مداوم: سیگنال شناسایی وسیله نقلیه.
- چشمک زدن آهسته: نشان دهنده یک شارژ کوتاه یا پیچ های ناکافی پس از حلقه است.
- چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.
انتخاب حساسیت:
- تنظیم حساسیت و فرکانس از طریق یک سوئیچ 7 طرفه و تنظیمات سوئیچ 10 طرفه تسهیل می شود.
- کاربران می توانند با تنظیم موقعیت های سوئیچ پایین بر اساس جداول ارائه شده از 8 تنظیمات مختلف انتخاب کنند.
- سوئیچ های غوطه ور 6، 7 و 8 حساسیت CH1 را تنظیم می کنند، با 0.8 نشان دهنده حداقل حساسیت و 0.015 نشان دهنده حساس ترین تنظیمات است.
- سوئیچ های غوطه ور 3، 4 و 5 حساسیت CH2 را کنترل می کنند، با 0.8 نشان دهنده حداقل حساسیت و 0.015 نشان دهنده حساس ترین تنظیمات است.
3. سوئیچ 1=S1: کانال 1 انتخاب تابع حلقه (سوئیچ 10 راه)
(1) ((سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).
(2) ((سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (Mode1، 2، 3 تشخیص جهت. حالت 4، 5، 6 حالت عادی، دو تشخیص حلقه جدا هستند)
(3) ((مبدل 1=S1) D6 و D7 و D8 و (مبدل 2=S2) D3 و D4 و D5 تنظیم حساسیت CH1 و CH2 (انتخاب هشت سطح).
(4) ((سوئیچ 1=S1) D9 و D10 و (سوئیچ2=S2) D6, D7 تنظیم فرکانس (20K تا 100KHz).
* دکمه تنظیم مجدد: لطفا توجه داشته باشید که LD-200 نیاز به تنظیم مجدد هر بار تغییر تنظیمات به سوئیچ های Dip اعمال می شود.
احتیاط های نصب و رفع مشکل:
- اندازه برش کویل و دستورالعمل های جاسازی در نمودار سمت راست نشان داده شده است.
- توصیه می شود از سیم های آهن مغناطیسی برای کویل القایی استفاده شود، با طول کلی تا 500 متر.
- اندازه برش کویل باید یک مستطیل باشد که ابعاد آن از 1.0 تا 2.0 متر در طول و 0.8 تا 1.2 متر در عرض باشد و هر زمان که ممکن است زاویه های راست را به حداقل برساند.
- خلاصه نصب توصیه شده از چرخش های معمولی اصلی کویل
در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید
اصل کار
| روند ورود | روند خروج |
|---|---|
| 1هر دو حلقه با وارد شدن ماشين فشار داده مي شوند. | 1ماشين از کنار يه خواننده UHF خارج ميشه |
| 2LD-200/202 خواننده UHF را در ورودی فعال می کند. | 2. LD-200/202 خواننده UHF را فعال می کند، که کارت ID را می خواند. |
| 3خواننده UHF شناسه را به کنترل کننده (AC-11) می فرستد. | 3کنترل کننده اعتبار شناسايي رو تاييد ميکنه و مانع دروازه رو باز ميکنه |
| 4کنترل کننده سيگنال رله اي براي باز کردن مانع دروازه صادر ميکنه | 4. ماشين به طور اتوماتيک خارج ميشه |
| 5. ماشين وارد ميشه و بازو مانع به طور خودکار پایین مياد | |
| 6. LD-100/102 اطمینان از ایمنی و ضد شکستن عملکرد در طول این فرآیند. | 5. LD-100/102 قابلیت ایمنی و ضد شکستن را فراهم می کند. |
تشخیص جهت
عملکرد تشخیص جهت LD-200/LD-202 تضمین می کند که وقتی ماشین از یک خواننده UHF دیگر عبور می کند، آشکارگر دوباره سیگنال را فعال نمی کند.ثبت فقط سوابق ورود یا خروج در سیستم.
درخواست
- جواهرات JUTAI LD200/202 سری دو کانال دستگاه تشخیص حلقه وسیله نقلیه، مجهز به عملکرد تشخیص جهت، مناسب برای بسیاری از موارد ورود و خروج یک کانال.
- می تواند به کنترل کننده ی یک درب JUTAI (مدل: AC-11) ، مانع دروازه ی JUTAI (مدل: BR-110) و خواننده ی RFID دور برد JUTAI (مدل: PUHF-9) متصل شود.در ترکیب با کویل های حلقه ای مقاوم در برابر دمای بالا (مدل: JTHT-11) ، ایده آل برای سیستم های کنترل دسترسی ورود/خرید یک کانال است.
عملکرد به عنوان دو آشکارساز حلقه ی تک کانال مستقل
- LD-200/202 می تواند به عنوان دو آشکارساز حلقه ی تک کانال مستقل کار کند، مناسب برای پارکینگ های استاندارد یک ورودی و یک ورودی است.
- یک حلقه حلقه خواننده را فعال می کند و کارت را می خواند، در حالی که دیگری به عملکرد ضد شکستن مانع اختصاص دارد.
- این پیکربندی هزینه های سخت افزاری مرتبط با استفاده از آشکارسازان جداگانه برای هر عملکرد را کاهش می دهد و مزایای بالقوه صرفه جویی در هزینه را از نظر اقتصادی ارائه می دهد.
- این کار با فعال کردن ویژگی حالت کار مستقل LD-200/202 انجام می شود که به آن اجازه می دهد تا به طور موثر در این ظرفیت دوگانه کار کند.
