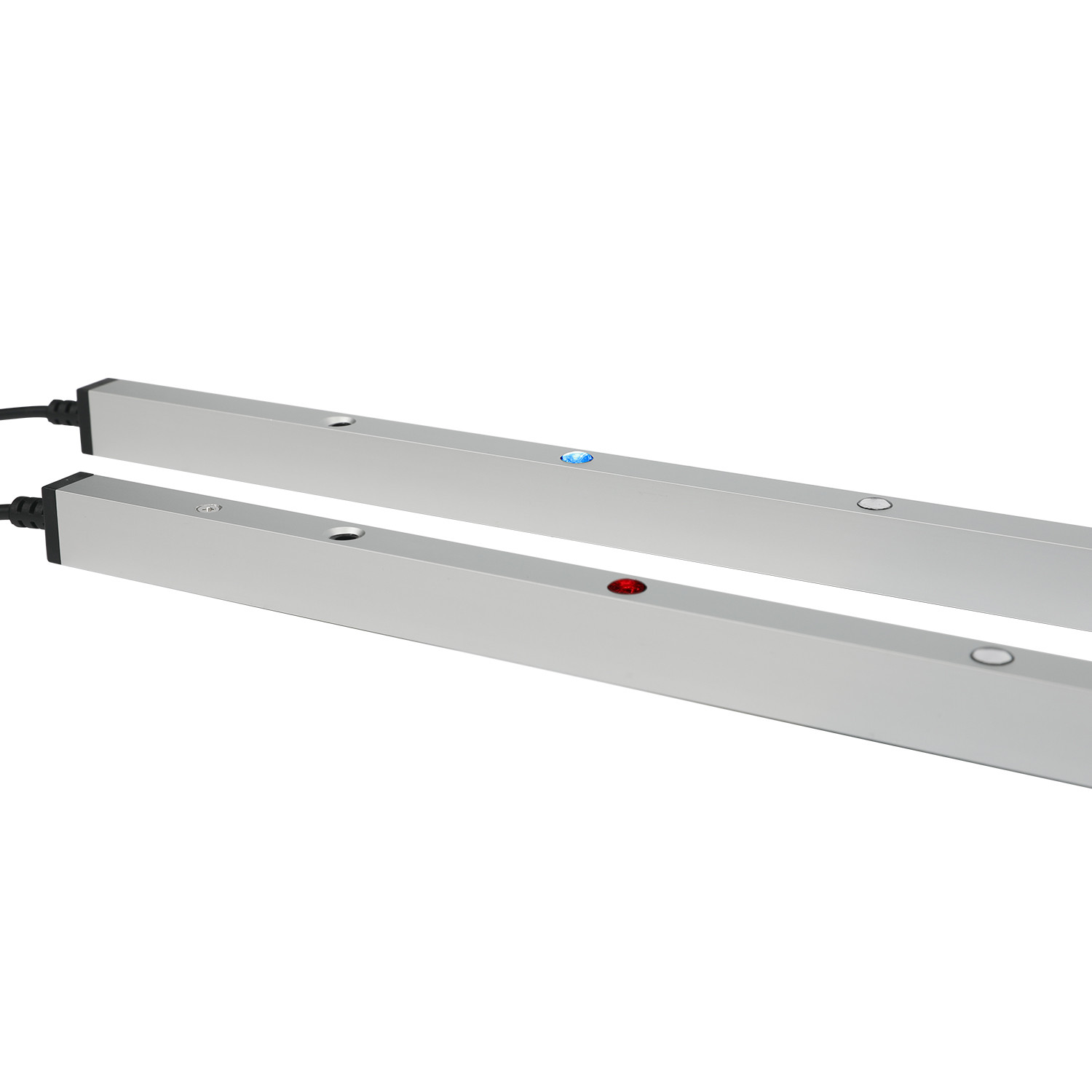

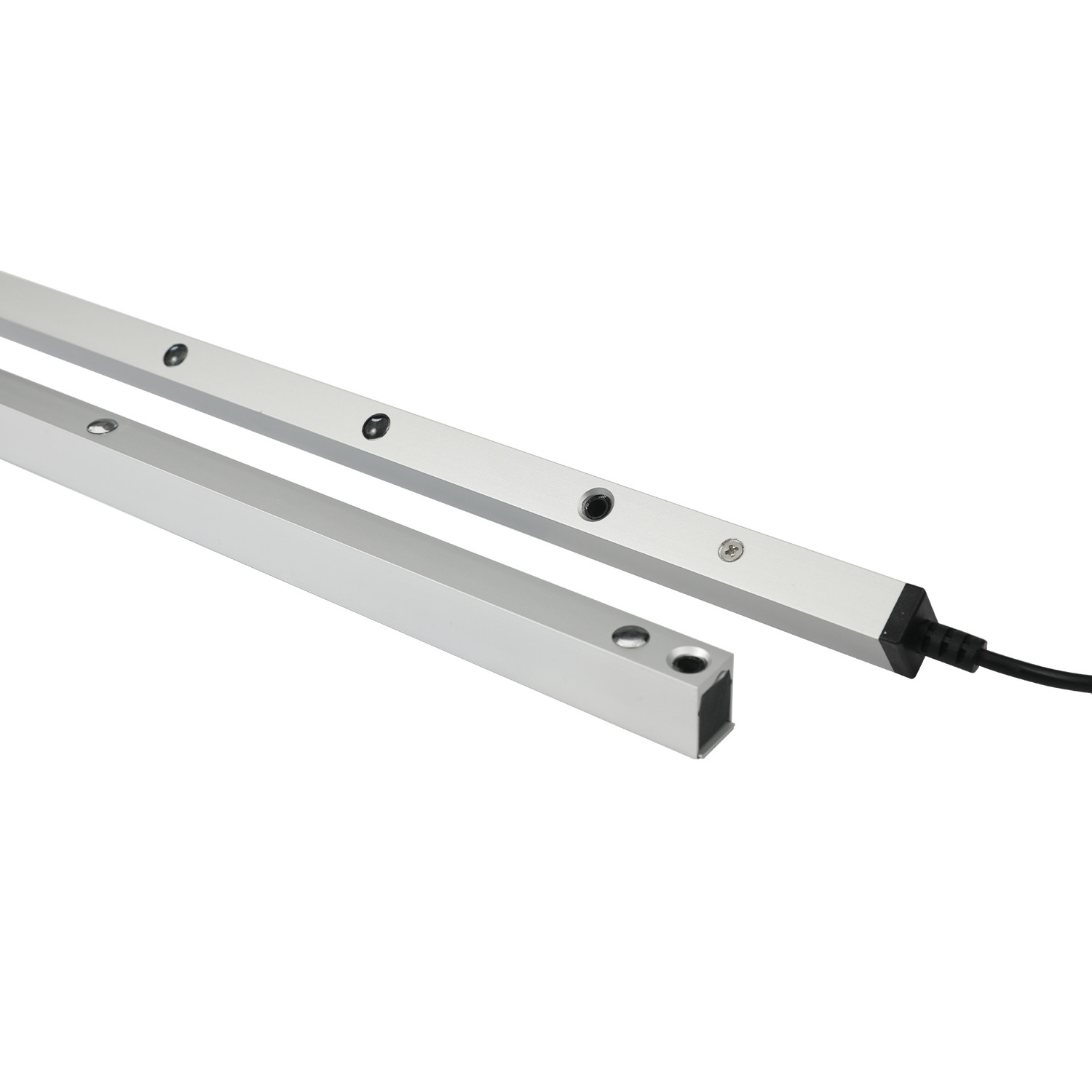

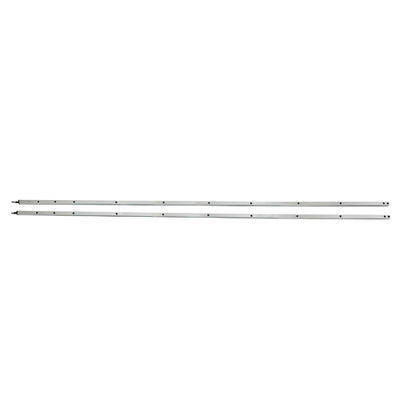

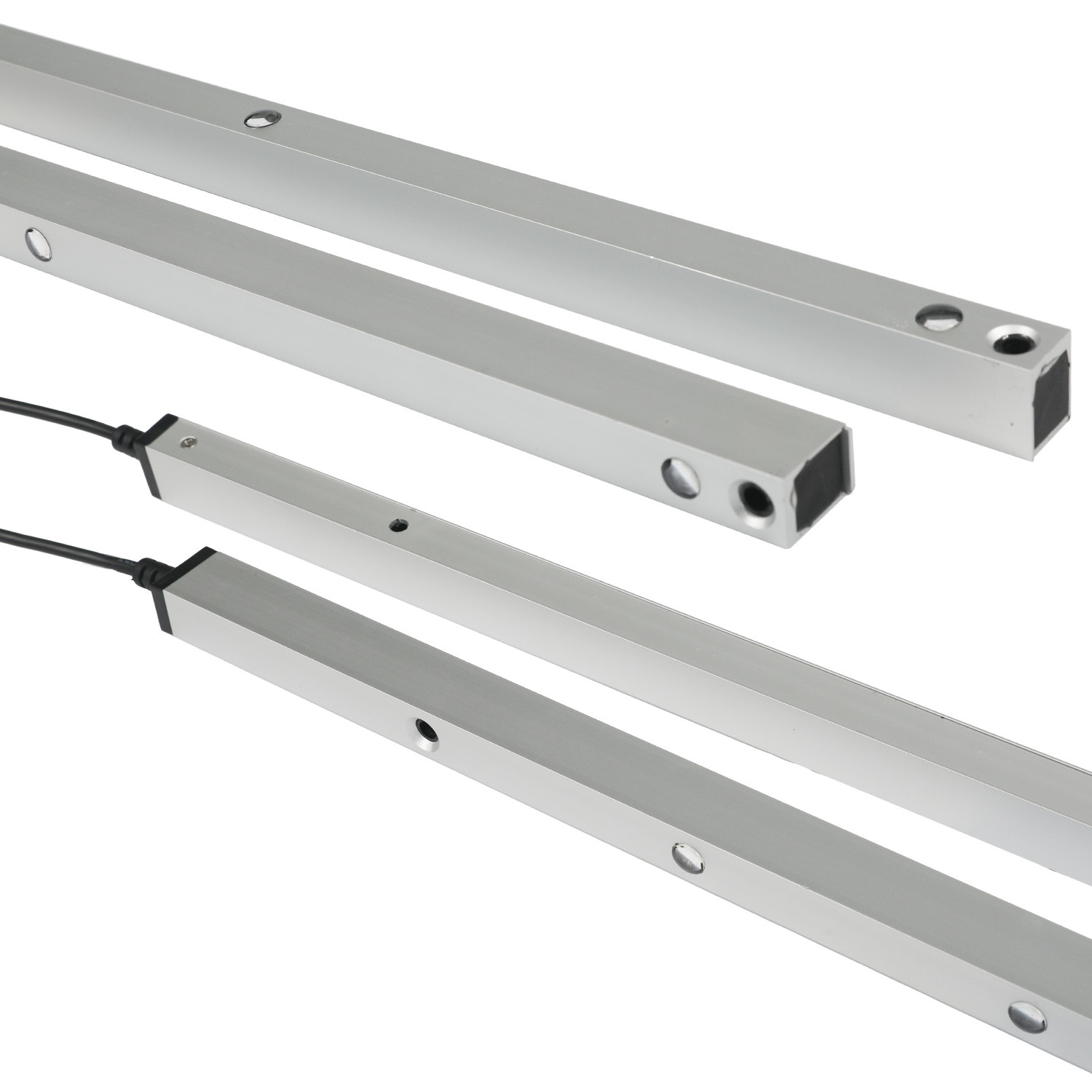

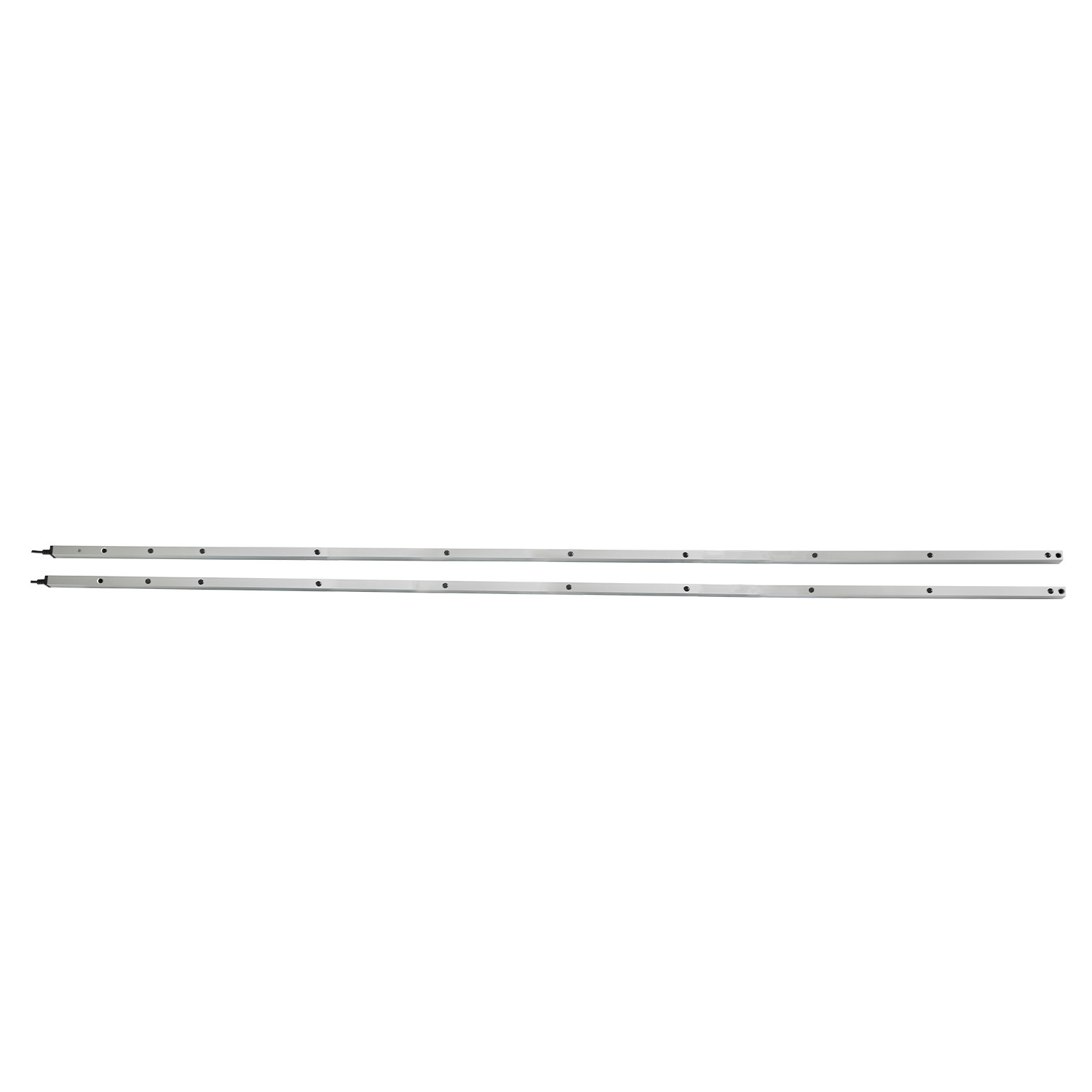

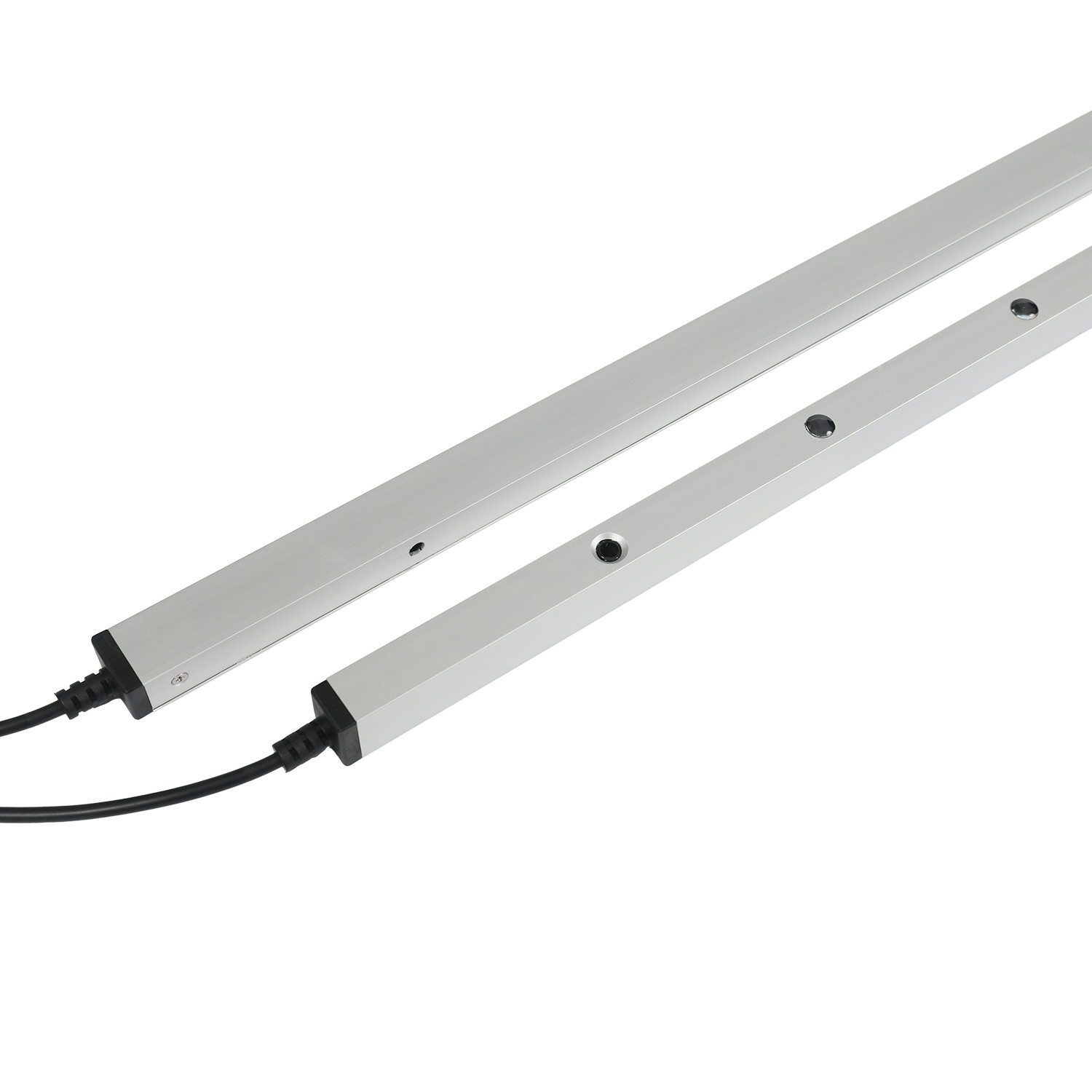

پرده نور مادون قرمز IP67

شرکت شنژن جوتای کام، لمیتد - سنسور درب پرده نور فوتوسل

پرده روشنایی خالی از Shenzhen Jutai Comm Co., Ltd. یک دستگاه ایمنی نوآورانه است که برای افزایش حفاظت و کارایی عملکرد درب های صنعتی طراحی شده است.مجهز به یک سنسور مادون قرمز فعال قوی است که دارای مقاومت قوی در برابر نور است، این دستگاه حتی در شرایط سخت نورپردازی نیز به طور قابل اطمینان کار می کند. با یک محدوده تشخیص قابل توجه تا 8 متر و زمان پاسخ سریع،آن را فراهم می کند نظارت ایمنی حیاتی در محیط های صنعتی، باعث می شود که این یک سرمایه گذاری ارزشمند برای تضمین ایمنی محل کار باشد.

ویژگی های فنی و مزایای آن

• یکپارچه سازی سیستم: این سنسور برای ادغام آسان در انواع سیستم های کنترل درب طراحی شده است و قابلیت سازگاری و یکپارچه سازی عملیاتی را تضمین می کند.

• نصب قابل سازگاری: سنسور می تواند مستقیماً در لبه درب ادغام شود و انعطاف پذیری را برای متناسب بودن با پیکربندی های مختلف درب و نیازهای نصب فراهم می کند.

• طراحی فشرده و کارآمد: مدل CL15-8L8 یک پرده نور فشرده است که به طور خاص برای درب ها و دروازه های اتوماتیک طراحی شده است و ایمنی قابل اعتماد را در یک اثر کوچک تضمین می کند.

• دامنه کاربرد گسترده: مناسب برای درب های با سرعت بالا، درب های قطعی، درب های رولینگ، درب های تلسکوپی بسته شده عمودی و آسانسورهای باربری،نشان دادن تنوع آن در کاربردهای صنعتی متعدد.

• قابلیت تشخیص دقیق: از تکنولوژی درخشش استفاده می کند تا حضور افراد یا اشیاء را به طور دقیق تشخیص دهد و در نتیجه از حوادث جلوگیری کند و سیگنال های عملیاتی درب را به موقع تضمین کند.

• گزینه های خروجی انعطاف پذیر: چندین روش خروجی (NO / NC و COM) را ارائه می دهد و انعطاف پذیری ادغام را با سیستم های کنترل درب مختلف افزایش می دهد.

• بهره وری انرژی: با مصرف کم جریان کمتر از 20mA در DC12V کار می کند و از محدوده ولتاژ کاری DC12-24V پشتیبانی می کند، که استفاده از انرژی کارآمد را تضمین می کند.

• سیم کشی ساده: پرده نور ایمنی خالی نیاز به سیم همگام سازی بین فرستنده و گیرنده را از بین می برد، سیم کشی در محل را ساده می کند و هزینه های مواد را کاهش می دهد.فرستنده فقط به سيم برق نياز داره، در حالی که گیرنده نیاز به یک سیم برق و سیم خروجی سیگنال رله دارد. سیگنال همگام سازی از طریق مادون قرمز منتقل می شود،با منطق صفحه مدار که همگام سازی را از طریق این انتقال تضمین می کند.

مشخصات کلیدی

• مدل: CL15-8L8
• تکنولوژی: سنسور مادون قرمز فعال با مقاومت قوی در برابر نور
• محدوده شناسایی: 8 متر
• زمان پاسخ: سریع و قابل اعتماد
• جریان کاری: <20mA در DC12V
• ولتاژ کاری: DC12-24V
• روش های خروجی: NO/NC و COM
• کاربرد: درب های سریع، درب های قطعی، درب های چرخ دار، درب های تلسکوپی بسته شده عمودی، آسانسورهای باربری
• ارتفاع محافظ: حداکثر 1225mm (وضع پنهان کردن) ، 1305mm (وضع عادی)
• دمای کار: -20 ~ +70°C
• سطح حفاظت: IP67
• مواد پوسته: آلیاژ آلومینیوم

دستورالعمل نصب

1. پوشش ها را بردارید و سیم ها را وصل کنید:

   • پوشش بالا و پایین سنسور را جدا کنید.
   • اتصال سیم ها را برقرار کنید و پایان رشته را از طریق پورت رشته ای تعیین شده هدایت کنید.

2. موقعیت و سوراخ های علامت گذاری:

   • فرستنده و گیرنده را موازی هم قرار دهید تا موقعیت نصب را تأیید کنید.
   • موقعیت سوراخ ها رو روی دیوار مشخص کنید.

3. دریل و تعمیر:

   • از یک دریل ضربه برای ایجاد سوراخ در مکان های مشخص شده استفاده کنید.
   • پلگ های دیواری را در سوراخ های سوراخ شده وارد کنید و آنها را با پیچ ها محکم کنید.

4. فرستنده و گیرنده نصب شده:

   • فرستنده و گیرنده را با استفاده از پیچ های M3 * 25 به دیوار متصل کنید.
   • منبع برق رو وصل کن و محور حسگر رو امتحان کن
   • زاویه را با چرخش لوله آلومینیومی در صورت لزوم تنظیم کنید.
   • یک بار که در راستای هم قرار گرفته است، پیچ چرخش را محکم محکم کنید.

5. تعویض پوشش و آزمایش نهایی:

   • پوشش بالا و پایین سنسور را با پیچ های M2 * 8 دوباره متصل کنید.
   • انجام یک آزمایش نهایی برای اطمینان از عملکرد مناسب سنسور.

افزایش ایمنی در محل کار

امنیت و ایمنی عملیات صنعتی خود را با پرده نور فتوسل سنسور درب افزایش دهید. این سنسور پیشرفته ویژگی های امنیتی قوی را ارائه می دهد، از جمله یک محدوده تشخیص 8 متر،گزینه های نصب انعطاف پذیر، و قابلیت های تشخیص دقیق. ادغام بی نقص آن با سیستم های مختلف کنترل درب و طیف گسترده ای از برنامه های کاربردی آن را به یک انتخاب قابل اعتماد برای افزایش ایمنی در محیط های صنعتی تبدیل می کند.اعتماد به کیفیت و عملکرد پرده نور CL15-8L8 برای ارائه امنیت و آرامش ذهنی مطلوب.

ویژگی ها

• ادغام: سازگار با تمام انواع سیستم های کنترل درب
• نوع نصب: ادغام مستقیم در لبه درب به دلیل خالی شدن درب
• توضیحات: سنسور حفاظتی اتوماتیک درب پرده نور
• شماره مدل: CL15-8L8 (8 شعاع، ارتفاع 150 سانتی متر)
• نوع: پرده نور ایمنی
• کاربرد: درب های با سرعت بالا، درب های قطعی، درب های رولینگ، درب های تلسکوپی بسته شده عمودی، آسانسورهای باربری
• تئوری: پرده های نور ایمنی از طریق اشعه برای درب های سریع و درب های شاتر رول استفاده می شود تا از برش (مردم یا اشیاء) جلوگیری شود.شناسایی دقیق افراد یا اشیاء در حال عبور برای ارائه سیگنال های باز کردن درب و جلوگیری از خطرات احتمالی ایمنی.
• خروجی: NO/NC، COM
• جریان کاری: <20mA@DC12V
• ولتاژ کاری: DC12-24V
• محدوده شناسایی: حداکثر 8 متر
• ارتفاع محافظ: حداکثر 1225mm (وضع پنهان کردن) ، 1305mm (وضع عادی)
• روش خروجی: NO/NC، COM
• شعاع ها: 8 شعاع

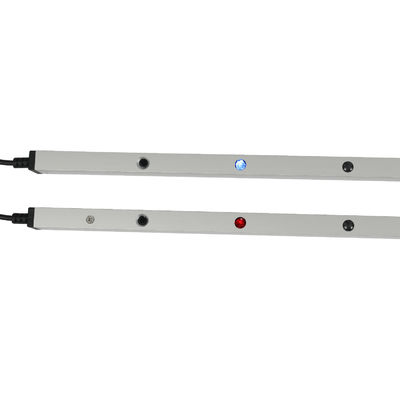

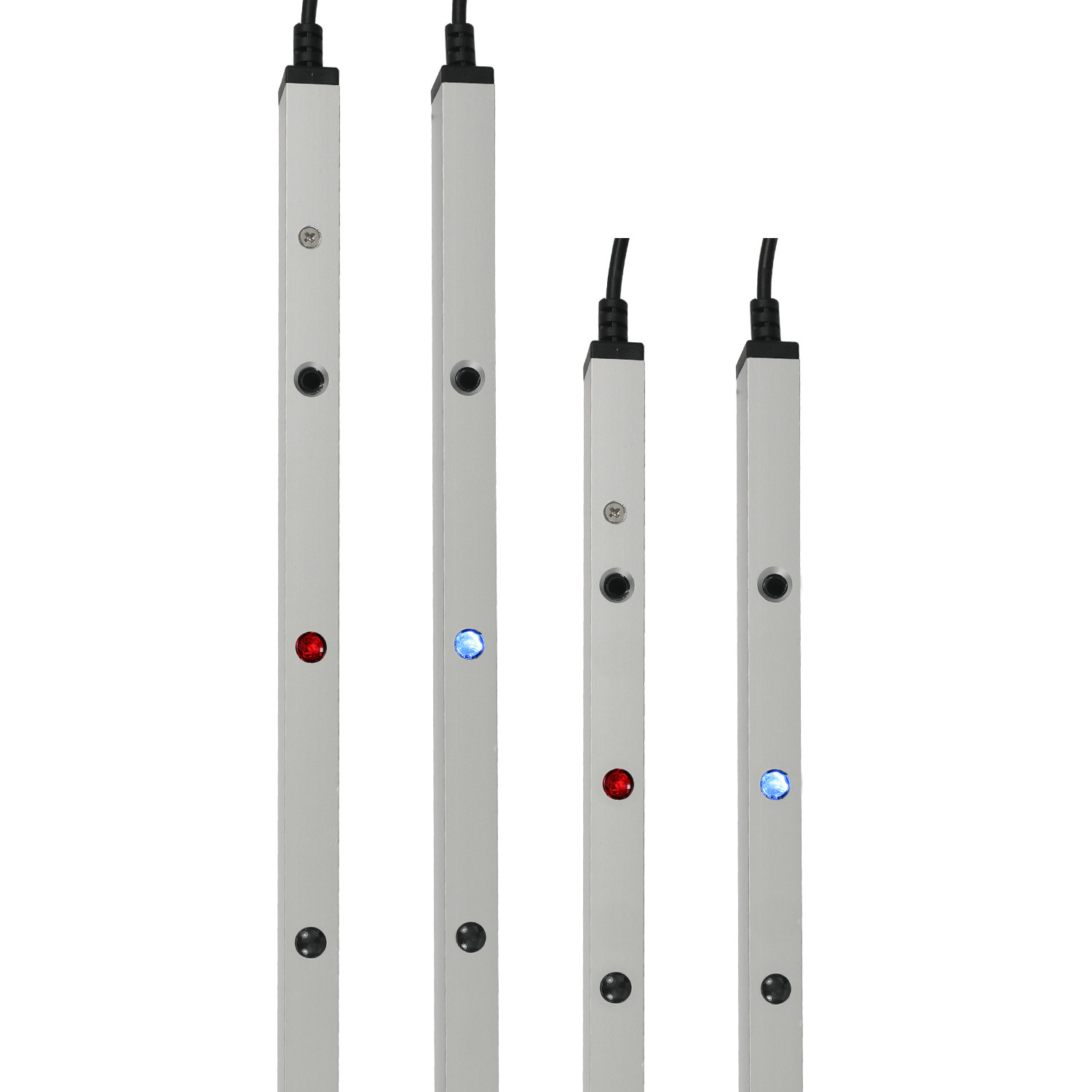

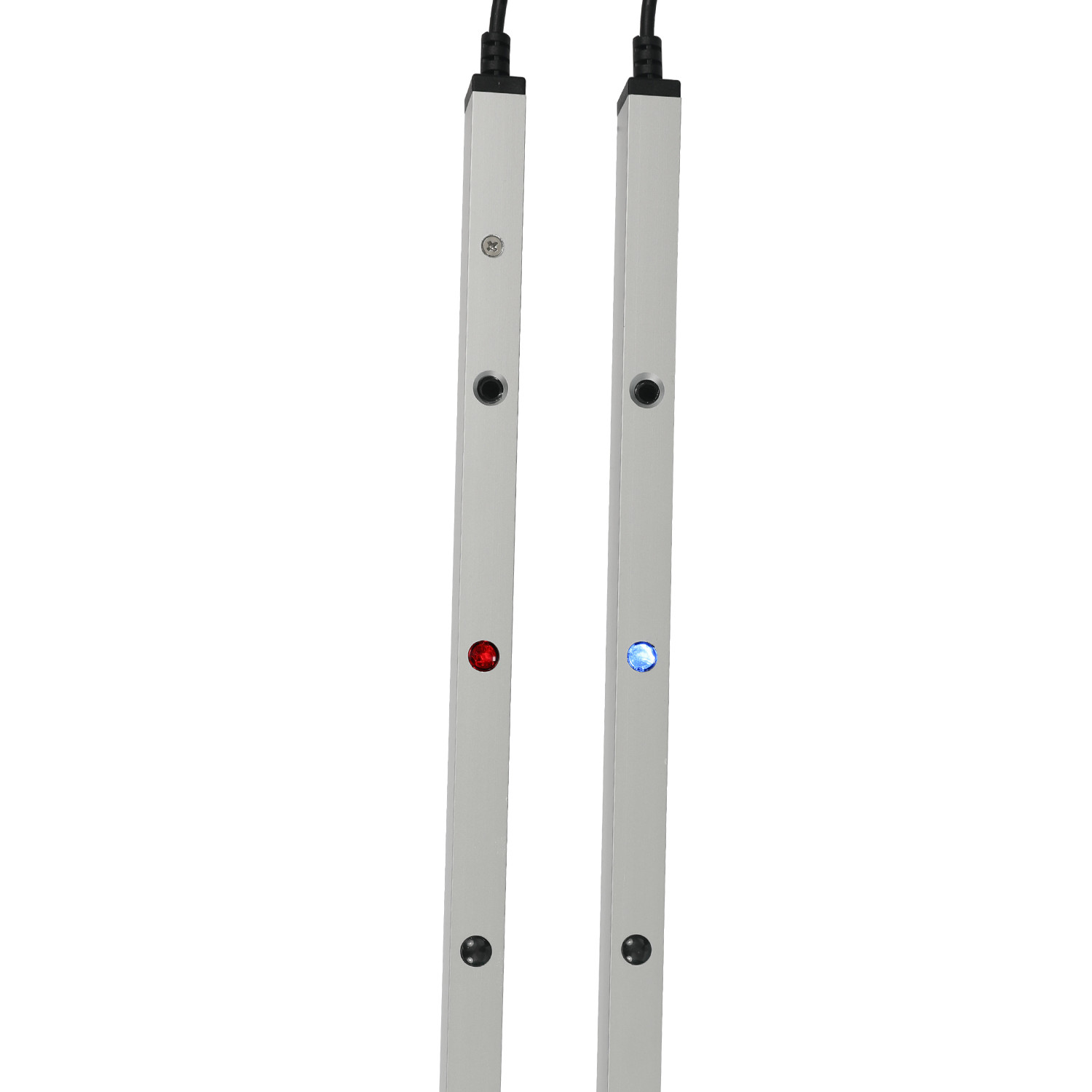

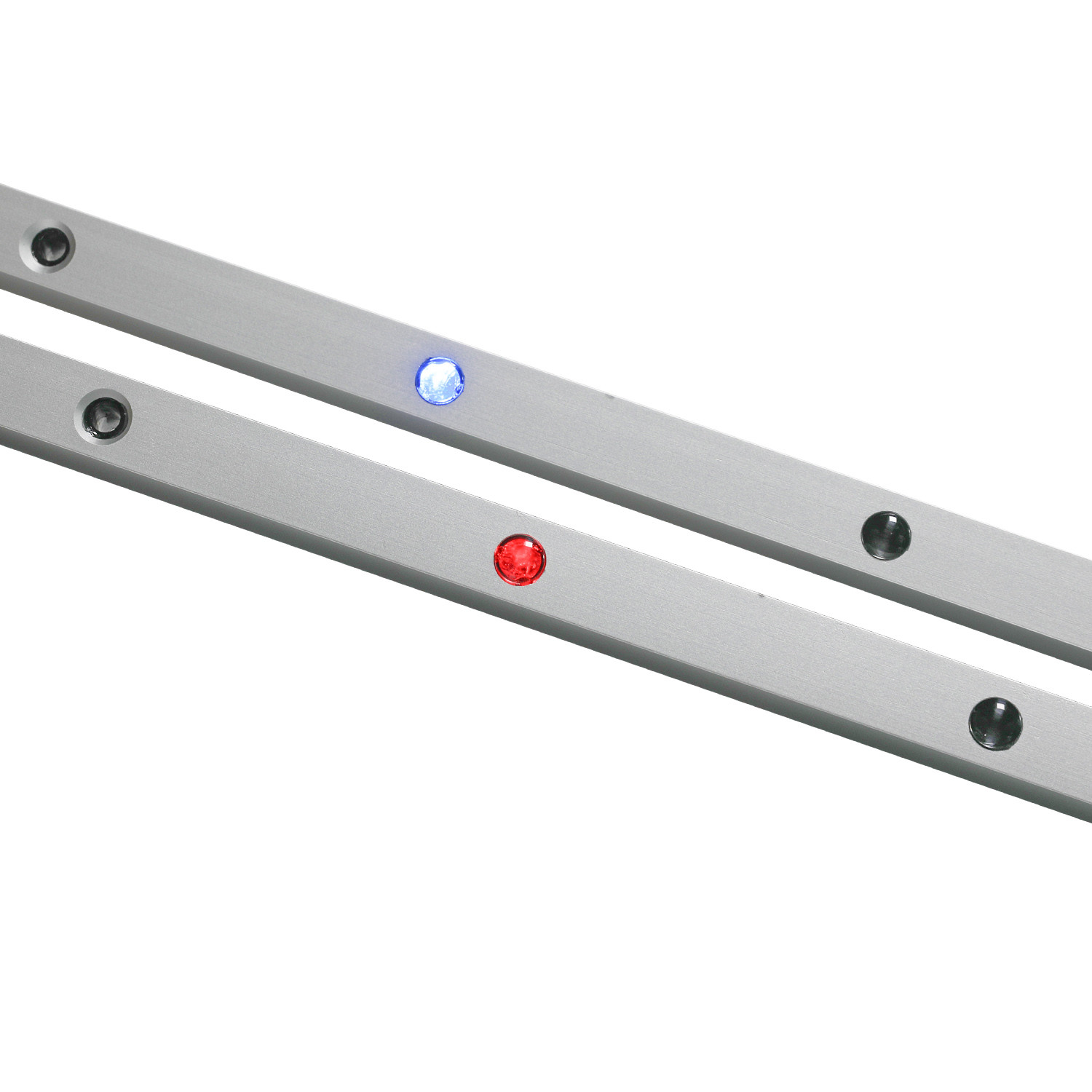

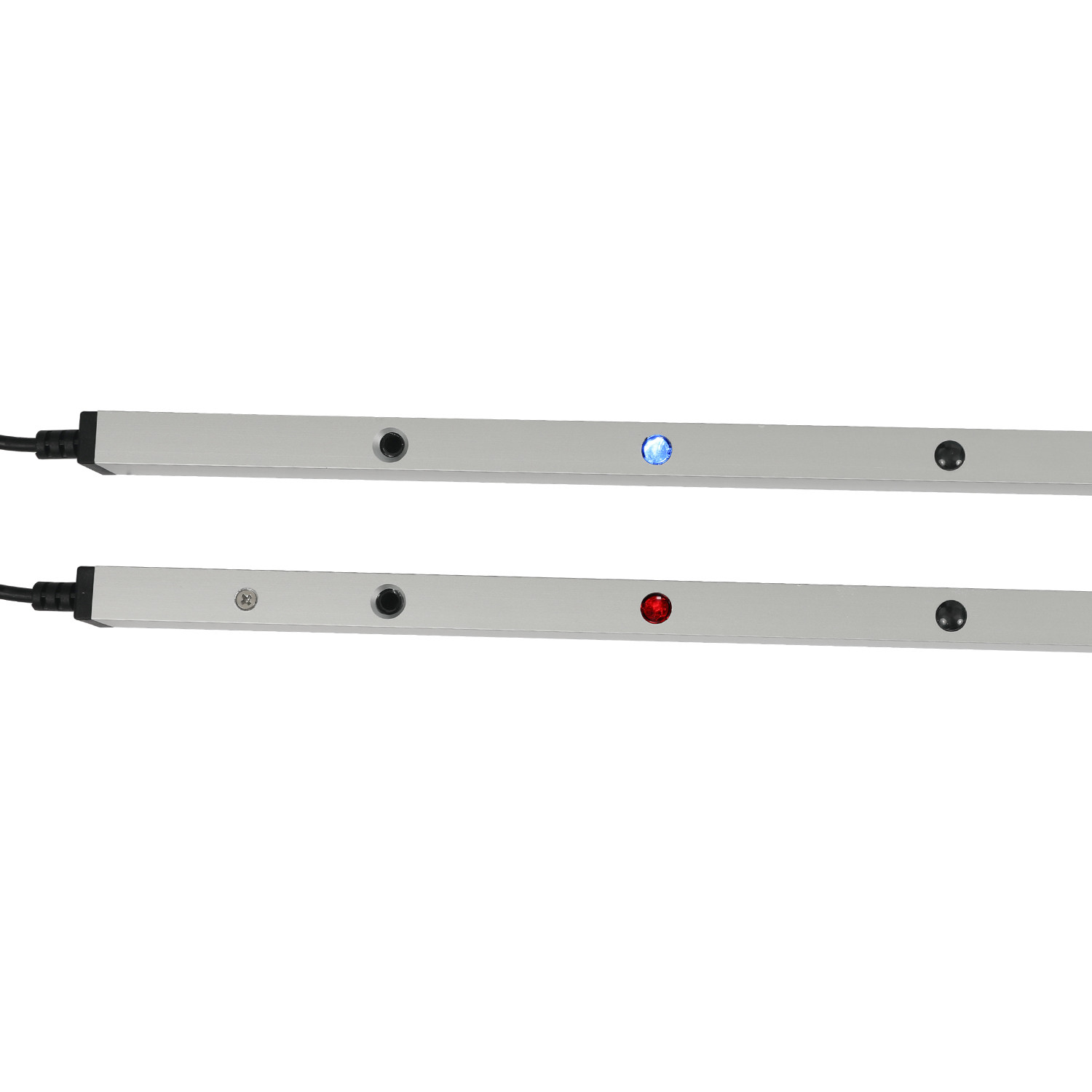

• وضعیت LED:
  • گیرنده: نور قرمز (شکل مسدود شده) ، نور آبی (غیر مسدود شده) ، فلش نور آبی (برگر و گیرنده در یک خط قرار ندارند)
  • فرستنده: ثابت نور آبی (عادی) ، فلش نور قرمز ( ولتاژ کمتر از 9 ولت، بالاتر از 28 ولت)
• دمای کار: -20 ~ +70°C
• سطح حفاظت: IP67
• مواد پوسته: آلیاژ آلومینیوم

امنیت درهای صنعتی را با سنسور 1500 میلی متری نور مادون قرمز افزایش دهید.
