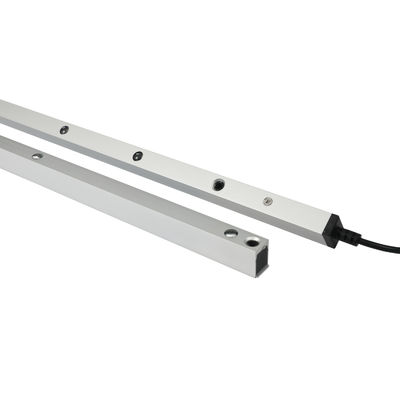

8 شعاع ایمنی نور پرده درب سنسور خالی برای سرعت بالا بخش درب ایمنی

شرکت شنژن جوتای کام، لمیتد - سنسور درب پرده نور فوتوسل

پرده روشنایی خالی توسط Shenzhen Jutai Comm Co., Ltd یک دستگاه ایمنی پیشرفته است که برای افزایش امنیت و عملکرد درب های صنعتی طراحی شده است.دارای یک سنسور مادون قرمز فعال قوی با مقاومت نور قوی، این سنسور عملکرد قابل اعتماد را حتی در شرایط روشنایی چالش برانگیز تضمین می کند. با یک محدوده تشخیص چشمگیر تا 8 متر و زمان پاسخ سریع،این یک لایه حفاظت حیاتی برای محیط های صنعتی فراهم می کند.این سنسور درجه صنعتی، نظارت جامع بر ایمنی را ارائه می دهد و آن را به یک سرمایه گذاری ضروری برای ایمنی محل کار تبدیل می کند.

ویژگی های فنی و مزایای آن

• یکپارچه سازی سیستم: این سنسور برای یکپارچه سازی آسان با سیستم های مختلف کنترل درب طراحی شده است، اطمینان از سازگاری و کارایی عملیاتی بدون درز.
• نصب قابل سازگاری: طراحی سنسور امکان ادغام مستقیم در لبه درب را فراهم می کند و باعث می شود که به پیکربندی های مختلف درب و سناریوهای نصب بسیار سازگار باشد.
• فشرده و کارآمد: مدل CL15-8L8 یک پرده نور فشرده است که به طور خاص برای درب ها و دروازه های اتوماتیک ساخته شده است و اقدامات ایمنی قابل اعتماد را با حداقل اثر ایجاد می کند.
• دامنه گسترده ای از کاربرد: ایده آل برای درب های با سرعت بالا، درب های قطعی، درب های رولینگ، درب های تلسکوپی بسته شده عمودی و آسانسورهای بارنشان دادن تنوع آن در کاربردهای مختلف صنعتی.
• قابلیت تشخیص دقیق: از تکنولوژی شعاع عبور برای تشخیص دقیق حضور افراد یا اشیاء استفاده می کند و در نتیجه از حوادث جلوگیری می کند و عملکرد درهای به موقع را تضمین می کند.
• گزینه های خروجی انعطاف پذیر: روش های خروجی متعدد (NO / NC و COM) را ارائه می دهد که انعطاف پذیری را برای ادغام با سیستم های کنترل درب مختلف افزایش می دهد.
• بهره وری انرژی: با مصرف کم جریان کمتر از 20mA در DC12V کار می کند و از محدوده ولتاژ کار DC12-24V پشتیبانی می کند ، که عملکرد کارآمد انرژی را تضمین می کند.
• سیم کشی ساده: پرده نور ایمنی خالی نیازی به سیم همگام سازی بین فرستنده و گیرنده ندارد، سیم کشی در محل را ساده می کند و مواد را صرفه جویی می کند.فرستنده فقط به يه سيم برق نياز داره، و گیرنده فقط به یک سیم برق و سیم خروجی سیگنال رله نیاز دارد. سیگنال همگام سازی در پرتو مادون قرمز جاسازی شده است،با منطق صفحه مدار که امکان همگام سازی بین فرستنده و گیرنده را از طریق انتقال مادون قرمز فراهم می کند.

مشخصات کلیدی

• مدل: CL15-8L8
• تکنولوژی: سنسور مادون قرمز فعال با مقاومت قوی در برابر نور
• محدوده شناسایی: 8 متر
• زمان پاسخ: سریع و قابل اعتماد
• جریان کاری: <20mA در DC12V
• ولتاژ کاری: DC12-24V
• روش های خروجی: NO/NC و COM
• کاربرد: درب های سریع، درب های قطعی، درب های چرخدار، درب های تلسکوپی بسته شده عمودی، آسانسورهای باربری
• ارتفاع محافظ: حداکثر 1225mm (وضع پنهان کردن) ، 1305mm (وضع عادی)
• دمای کار: -20 ~ +70°C
• سطح حفاظت: IP67
• مواد پوسته: آلیاژ آلومینیوم

دستورالعمل نصب

1. پوشش ها را بردارید و سیم ها را وصل کنید:

   • پوشش بالا و پایین سنسور را جدا کنید.
   • اتصال سیم ها را برقرار کنید و پایان رشته را از طریق پورت رشته ای تعیین شده هدایت کنید.

2. موقعیت و سوراخ های علامت گذاری:

   • فرستنده و گیرنده را موازی هم قرار دهید تا موقعیت نصب را تأیید کنید.
   • موقعیت سوراخ ها رو روی دیوار مشخص کنید.

3. دریل و تعمیر:

   • از یک دریل ضربه برای ایجاد سوراخ در مکان های مشخص شده استفاده کنید.
   • پلگ های دیواری را در سوراخ های سوراخ شده وارد کنید و آنها را با پیچ ها محکم کنید.

4. فرستنده و گیرنده نصب شده:

   • فرستنده و گیرنده را با استفاده از پیچ های M3 * 25 به دیوار متصل کنید.
   • منبع برق رو وصل کن و محور حسگر رو امتحان کن
   • زاویه را با چرخش لوله آلومینیومی در صورت لزوم تنظیم کنید.
   • یک بار که در راستای هم قرار گرفته است، پیچ چرخش را محکم محکم کنید.

5. تعویض پوشش و آزمایش نهایی:

   • پوشش بالا و پایین سنسور را با پیچ های M2 * 8 دوباره متصل کنید.
   • انجام یک آزمایش نهایی برای اطمینان از عملکرد مناسب سنسور.

افزایش ایمنی در محل کار

امنیت و ایمنی عملیات صنعتی خود را با پرده نور سلول های عکاسی سنسور درب افزایش دهید. این سنسور پیشرفته ویژگی های امنیتی قوی را ارائه می دهد، از جمله یک محدوده تشخیص 8 متر،گزینه های نصب انعطاف پذیر، و قابلیت های تشخیص دقیق. ادغام بی نقص آن با سیستم های مختلف کنترل درب و طیف گسترده ای از برنامه های کاربردی آن را به یک انتخاب قابل اعتماد برای افزایش ایمنی در محیط های صنعتی تبدیل می کند.اعتماد به کیفیت و عملکرد پرده نور CL15-8L8 برای ارائه امنیت و آرامش ذهنی مطلوب.

ویژگی ها

• یکپارچه در همه انواع سیستم های کنترل درب
• نوع نصب: ادغام مستقیم در لبه درب به دلیل خالی شدن درب
• توضیحات: سنسور حفاظتی اتوماتیک درب پرده نور
• شماره مدل: CL15-8L8 (8-برق، ارتفاع 150 سانتی متر)
• نوع: پرده نور ایمنی
• کاربرد: درب های با سرعت بالا، درب های قطعی، درب های رولینگ، درب های تلسکوپی بسته شده عمودی، آسانسورهای باربری
• تئوری: پرده های نور ایمنی از طریق اشعه برای درب های سریع و درب های شاتر رول استفاده می شود تا از برش (مردم یا اشیاء) جلوگیری شود.و می تواند افراد یا اشیاء عبور را به طور دقیق تشخیص دهد تا سیگنال های باز کردن درب را برای جلوگیری از خطرات احتمالی ایمنی ارائه دهد.
• خروجی: NO/NC، COM
• توضیحات: پرده نور ایمنی
• جریان کاری: <20mA@DC12V
• ولتاژ کاری: DC12-24V
• محدوده شناسایی: حداکثر 8 متر
• ارتفاع محافظ: حداکثر 1225mm (وضع پنهان کردن) ، 1305mm (وضع عادی)
• روش خروجی: NO/NC، COM
• شعاع ها: 8 شعاع
• وضعیت LED:
  • گیرنده: نور قرمز (شکل مسدود شده) ، نور آبی (غیر مسدود شده) ، فلش نور آبی (مصدر و گیرنده در خط هم نیستند)
  • فرستنده: ثابت نور آبی (عادی) ، فلش نور قرمز ( ولتاژ کمتر از 9 ولت، بالاتر از 28 ولت)
• دمای کار: -20 ~ +70°C
• سطح حفاظت: IP67
• مواد پوسته: آلیاژ آلومینیوم

امنیت درهای صنعتی را با سنسور 1500 میلی متری نور مادون قرمز افزایش دهید.
