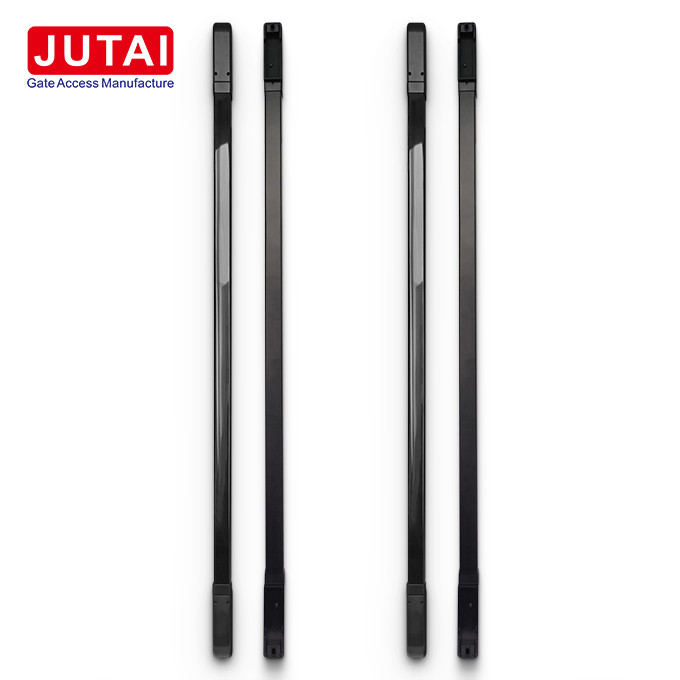

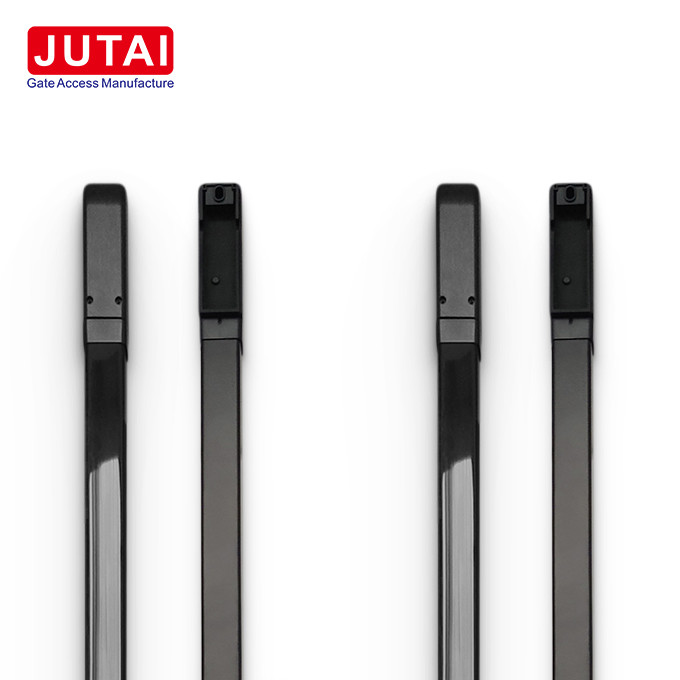

سنسور پرده نور مادون قرمز 1m 4 شعاع

نام محصول: حسگر پرده نور ایمنی JUTAI

توضیحات محصول: سنسور پرده نور ایمنی JUTAI یک راه حل پیشرفته است که برای اطمینان از ایمنی و امنیت درهای صنعتی، دروازه های مانع و مناطق مسکونی طراحی شده است.با ارتفاع 1 متر و مجهز به 4 پرتو مادون قرمز، این سنسور قابلیت و قابلیت اطمینان بی نظیر را ارائه می دهداین محافظت قوی را با درجه IP65 ضد آب ارائه می دهد.
اصول کار: سنسور پرده نور ایمنی JUTAI از طریق انتشار، گسترش، تعامل، بازتاب و دریافت اشعه مادون قرمز کار می کند.در اینجا یک تجزیه و تحلیل دقیق از اصول کار آن ارائه شده است:

1. انتشار مادون قرمز: سنسور از طریق یک فرستنده مادون قرمز ساخته شده پرتوهای مادون قرمز را منتشر می کند.
2. گسترش پرتو: این پرتو مادون قرمز در امتداد یک مسیر از پیش تعریف شده حرکت می کند و مانع تشخیص نامرئی ایجاد می کند.
3. تعامل با هدف: وقتی یک شی شعاع را قطع می کند، با نور مادون قرمز با منعکس کردن، جذب یا پراکنده کردن آن تعامل می کند.
4. انعکاس یا پراکندگی: گیرنده مادون قرمز سنسور نور مادون قرمز منعکس شده یا پراکنده شده را از شی دریافت می کند.
5. پردازش سیگنال: سنسور سیگنال دریافت شده را پردازش می کند تا ویژگی هایی مانند قدرت سیگنال و فرکانس را تجزیه و تحلیل کند و جزئیات حیاتی در مورد شیء مانند حضور و فاصله آن را تعیین کند.
6. نتایج خروجی: داده های پردازش شده سپس به سیگنال های الکتریکی یا دیجیتال تبدیل می شوند که می توانند اقدامات، آژیرها یا ثبت داده ها را ایجاد کنند.

ویژگی های کلیدی:

• دوام استثنایی: برای مقاومت در برابر تداخل شدید نور و شرایط سخت در فضای باز طراحی شده است و دارای درجه IP65 ضد آب برای دوام طولانی مدت است.
• محدوده تشخیص گسترده: دارای محدوده تشخیص بیش از 15 متر است که پوشش گسترده و قابل اعتماد را فراهم می کند.

عملکرد:

1. ایمنی درب صنعتی: درهای خود را به طور خودکار باز می کند اگر یک شی در هنگام بسته شدن تشخیص داده شود، پروتکل های ایمنی را افزایش می دهد.
2. حفاظت از دروازه های مانع: برای دروازه های مانع مناسب است، سنسور بلافاصله دروازه ها را پس از تشخیص یک فرد یا وسیله نقلیه در هنگام بسته شدن باز می کند.
3. امنیت داخلی تقویت شده: امنیت خانه را با فعال کردن خروجی رله در صورت شناسایی ورود غیر مجاز افزایش می دهد و به طور موثر از متجاوزین بالقوه جلوگیری می کند.
4. گزینه های سفارشی سازی: سنسور پرده نور ایمنی را می توان در طول های مختلف و پیکربندی های پرتو سفارشی کرد تا نیازهای خاص را برآورده کند و قابلیت سازگاری و عملکرد مطلوب را تضمین کند.

مشخصات:

• مدل: PB20-16L15
• تکنولوژی: تکنیک نوری مادون قرمز
• حالت تشخیص: تشخیص حضور
• تعداد شعاع ها: 4 (ممکن است سفارشی شود)
• طول: 1 متر (ممکن است سفارشی شود)
• فاصله شناسایی: 15 متر
• ولتاژ کار: 12-24V
• جریان عملیاتی فرستنده: <50mA
• جریان عملیاتی گیرنده: <50mA
• زمان پاسخ: 50/100/150/200ms قابل تنظیم
• زمان پرتاب: یک پرتو نور را مسدود کنید، در عرض 2 ثانیه پرتاب کنید؛ 2 پرتو مجاور یا بیشتر را مسدود کنید، بلافاصله پرتاب کنید
• روش پرتاب: پرتاب یک پرتو یا پرتاب چند پرتو (ممکن است انتخاب شود)
• دمای کار: 20~60°C
• رطوبت نسبی: 90٪RH در حداکثر؛ (بدون تهویه)
• خروجی هشدار: خروجی سیم کشی، رلهخروجی30VDC@2A، 125VAC@1A
• راه خروجی (مدل سیم): انتقال سیم (NO/NC)
• زاویه چرخش: 180 درجه افقی
• سطح IP: IP65
• مواد: آلیاژ آلومینیوم و پلاستیک PC

مراحل عملیات:

پوشش ها را بردارید و سیم ها را وصل کنید:

1. پوشش بالا و پایین سنسور را جدا کنید.
2. اتصال سیم ها را برقرار کنید و پایان رشته را از طریق پورت رشته ای تعیین شده هدایت کنید.

موقعیت و سوراخ های علامت گذاری:

1. موقعیت نصب را با اطمینان از موازی فرستنده و گیرنده تأیید کنید.
2. موقعیت سوراخ های روی دیوار را به دقت مشخص کنید.

دریل و تعمیر:

1. از یک دریل ضربه برای ایجاد سوراخ در مکان های از پیش تعیین شده استفاده کنید.
2. پلگ های دیواری را در سوراخ های سوراخ شده قرار دهید و آنها را با پیچ ها متصل کنید.

فرستنده و گیرنده نصب شده:

1. از پیچ های M3 * 25 برای قرار دادن فرستنده و گیرنده در دیوار استفاده کنید.
2. منبع برق رو وصل کن و ادامه بده به تست تراز حسگر
3. در صورت لزوم زاویه را با چرخش لوله آلومینیومی تنظیم کنید.
4. بعد از مرتب کردن، پیچ چرخان را محکم محکم کنید.

تعویض پوشش و آزمایش نهایی:

1. پوشش بالا و پایین سنسور را با پیچ های M2 * 8 متصل کنید.
2. انجام یک آزمایش نهایی برای اطمینان از عملکرد صحیح سنسور.

سوالات متداول:

برخی از مشکلات متداول نصب چیست؟

• بخش سوالات متداول ما به مشکلات احتمالی نصب پاسخ می دهد و راه حل های جامع را برای اطمینان از یک فرآیند نصب ساده ارائه می دهد.

اگه سنسور درست کار نکنه چطوری مشکل حل کنم؟

• سوالات عمومی شامل نکات دقیق برای رفع مشکل است که برای کمک به حل هرگونه مشکل در طول مراحل نصب یا عملیاتی طراحی شده است.
