سنسور فوتو الکتریکی ضد نور قوی برای ایمنی دروازه اتوماتیک

سنسور فوتو الکتریکی ضد نور قوی برای ایمنی دروازه اتوماتیک

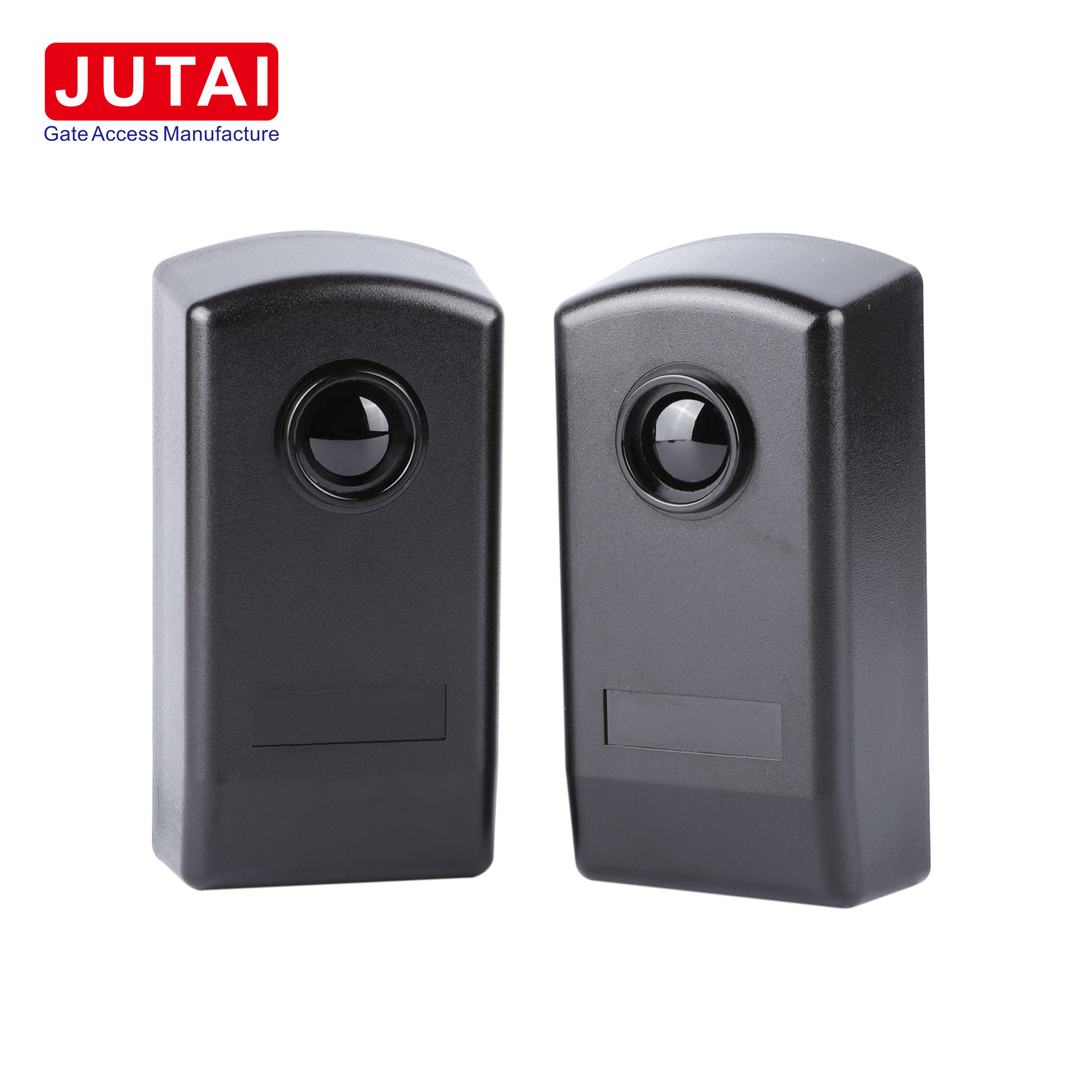

تجربه امنیت بالا و راحتی با JUTAI Sensor Automatic Door Infrared Photocell. این سنسور با دقت طراحی شده به سرعت وقفه در پرتوی مادون قرمز را تشخیص می دهد،به سرعت سیگنال سوئیچ رله را تحریک می کندتنوع آن به کاربردهای مختلف از جمله موانع پارکینگ، دروازه های عابر پیاده و دروازه های وسایل نقلیه برای تحریک بدن گسترش می یابد.این به عنوان یک سیستم قابل اعتماد ضد سرقت برای پنجره ها عمل می کند، درها و راهروها

ویژگی های منحصر به فرد:

• ردیاب های پرتو انفرادی: این ردیاب های پرتو انفرادی که به طور گسترده ای در درب های کششی خودکار، درب های شاتر، درب های گاراژ و پنجره ها استفاده می شوند، قابلیت اطمینان بی نظیر را ارائه می دهند.
• فرستنده و گیرنده یکپارچه: هر واحد دارای یک فرستنده و گیرنده یکپارچه با یک تقویت کننده است که یک پرتو فشرده مادون قرمز را برای مقابله با تداخل نور خارجی به طور موثر منتشر می کند.
• محدوده تشخیص قابل اعتماد: با وجود نصب در ارتفاع پایین (20-40 سانتی متر بالاتر از سطح زمین) ، این سنسورها محدوده تشخیص ثابت 2-20 متر را حفظ می کنند.
• IR-20 قابلیت خود تشخیص: برای درب های کششی طراحی شده است، حسگر IR-20 دارای قابلیت خود تشخیص است.در بسته شدنش را متوقف می کند و به سرعت به حالت گسترده ترین خود عقب می افتد، افزایش ایمنی و راحتی.

عملکرد:

هر جفت دتکتور را در نقاط مخالف قرار دهید تا یک منطقه مادون قرمز بین آنها ایجاد شود.تشخیص حرکت در این منطقه به سرعت یک سیگنال هشدار را به میزبان هشدار امنیتی منتقل می کند (دربرگیرنده نیست). ایده آل برای ادغام یکپارچه در تنظیمات امنیتی در موسسات آموزشی، مجتمع های تجاری، امکانات پزشکی، ساختمان های مسکونی و فراتر از آن.

عملکرد ثابت:

صرف نظر از سناریوهای آب و هوایی مانند باران یا طوفان های گرد و غبار، دامنه تشخیص عملکرد ثابت را حفظ می کند.طراحی جمع و جور و IP65 ضد آب درجه بندی شده از JUTAI IR-20 سنسور تصویر مادون قرمز تضمین مقاومت استثنایی به تشعشعات ماوراء بنفش و ذرات خیس، افزایش انعطاف پذیری در محیط های بیرونی.

پشتیبانی کامل:

هر بسته شامل یک راهنمای استفاده انگلیسی با نمودار های نشان داده شده است، که راهنمای جامع برای نصب و پیکربندی بدون تلاش را فراهم می کند.

در خلاصه، سلول نورپردازی سنسور درب خودکار JUTAI امنیت بی نظیر و قابلیت های گوناگون را در کاربردهای مختلف ارائه می دهد، اطمینان از آرامش ذهن و راحتی در محیط های مختلف.




پارامتر فنی

جزئیات اتصال JUTAI IR-20

برای نصب سلول عکاسی IR-20M، این دستورالعمل های مرحله به مرحله را دنبال کنید:

1. دسترسی به داخل: پانل جلویی سلول نور را بلند کنید تا به اجزای داخلی آن دسترسی داشته باشید.

2. ورودی کابل و تثبیت پایه: کابل ها را در اسلات های خانه مربوطه خود قرار دهید و پایه سلول نور را به طور محکم به دیوار متصل کنید.

3. نصب روی دیوار یا سطح فلزی:

   • در صورت نصب روی دیوار، سه سوراخ 5 ø سوراخ کنید و لنگرهای پیچ مناسب را وارد کنید.
   • برای نصب بر روی سطوح فلزی، سه سوراخ 3 ø برای پیچ های خود را سوراخ کنید.

4. اتصال: کابل های لازم را متصل کنید و سلول نوری را با ولتاژ بین 12 و 24 ولت DC / AC تغذیه کنید.

5. اطمینان از موقعیت مناسب: اطمینان حاصل کنید که سلول نوری به درستی قرار گرفته، تراز شده و متصل شده است. LED قرمز در گیرنده باید خاموش بماند اگر همه چیز به درستی تنظیم شده باشد.وقتی که اشعه مادون قرمز قطع میشه، چراغ قرمز روشن می شه

6. پوشش با پانل جلویی: پس از تأیید اتصال، سلول نور را با پانل جلویی پوشش دهید. آن را به طور محکم وارد کنید تا متوقف شود و سپس آن را به خوبی ببندید.

7. سیستم آزمایش: سیستم را با قطع چند بار اشعه مادون قرمز برای بررسی پاسخ رله آزمایش کنید.

8. پنل جلویی را ایمن کنید: در نهایت، پنل جلویی را با استفاده از پیچ های ارائه شده در محل خود ایمن کنید.

پیروی از این مراحل به دقت نصب و عملکرد مناسب سلول نور IR-20M را تضمین می کند.
