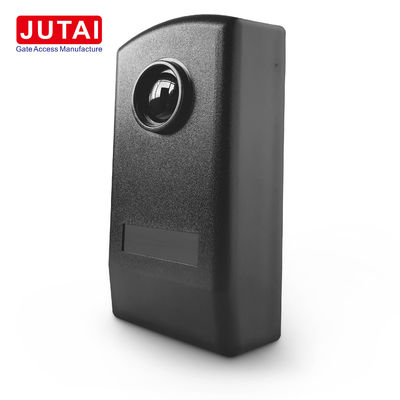

سنسور سلول های عکاسی IR صنعتی فاصله طولانی 30 متر برای استفاده در فضای باز دروازه مانع

سنسور فوتولول مادون قرمز صنعتی فاصله طولانی 30 متر برای استفاده در فضای باز دروازه مانع

امنیت و راحتی خود را با سنسور اتوماتیک درب ژوتاای ارتقا دهید. این سنسور با دقت طراحی شده است. این سنسور به سرعت وقفه ها را در پرتوی مادون قرمز تشخیص می دهد.به سرعت شروع سیگنال سوئیچ رلهتنوع آن برای کاربردهای بی شماری از جمله موانع پارکینگ، دروازه های عابر پیاده و دروازه های وسایل نقلیه برای تحرک بدن فراهم می کند.به عنوان یک سیستم ضد سرقت قوی برای پنجره ها عمل می کند.، درها و راهروها

ویژگی های منحصر به فرد:

• آشکارسازان پرتو انفرادی: به طور گسترده ای به عنوان سنسورهای پرتو واحد شناخته می شوند، این آشکارسازان استفاده گسترده ای را در درب های کششی خودکار، درب های شاتر، درب های گاراژ، پنجره ها و فراتر از آن پیدا می کنند.
• فرستنده و گیرنده یکپارچه: هر واحد دارای یک فرستنده و گیرنده با یک تقویت کننده یکپارچه است که یک پرتو فشرده مادون قرمز را برای مقابله با تداخل نور خارجی به طور موثر منتشر می کند.
• محدوده تشخیص قابل اعتماد: با وجود نصب در ارتفاع پایین (20-40 سانتی متر بالاتر از سطح زمین) ، این سنسورها محدوده تشخیص قابل اعتماد 2-20 متر را حفظ می کنند.
• IR-20 قابلیت خود تشخیص: به طور خاص برای درب های کشویی طراحی شده است، حسگر IR-20 قابلیت خود تشخیص را نشان می دهد.در بسته شدنش را متوقف می کند و به سرعت به حالت گسترده ترین خود عقب می افتدبعد از آن، درب حرکت خود را تا زمانی که پرتو تشخیصی مجدداً فعال شود، ادامه می دهد. پس از بسته شدن کامل، پرتو تشخیصی غیر فعال می شود.

عملکرد:

هر جفت دتکتور را در نقاط مخالف قرار دهید تا یک منطقه مادون قرمز بین آنها ایجاد شود.تشخیص حرکت در این منطقه به سرعت یک سیگنال هشدار را به میزبان هشدار امنیتی منتقل می کند (دربرگیرنده نیست). ایده آل برای ادغام یکپارچه در تنظیمات امنیتی در موسسات آموزشی، مجتمع های تجاری، امکانات پزشکی، ساختمان های مسکونی و فراتر از آن.

عملکرد ثابت:

صرف نظر از سناریوهای آب و هوایی بد مانند باران، طوفان های گرد و غبار و غیره، دامنه تشخیص عملکرد ثابت را حفظ می کند.طراحی جمع و جور و IP65 ضد آب درجه بندی شده از JUTAI IR-20 سنسور تصویر مادون قرمز تضمین مقاومت استثنایی به تشعشعات ماوراء بنفش و ذرات خیس، افزایش انعطاف پذیری در محیط های بیرونی.

پشتیبانی کامل:

هر بسته شامل یک راهنمای استفاده انگلیسی با نمودار های نشان داده شده است، که راهنمای جامع برای نصب و پیکربندی بدون تلاش را ارائه می دهد.

خلاصه، سلول نورپردازی سنسور درب اتوماتیک JUTAI به عنوان گواهی از امنیت بی نظیر و انعطاف پذیری در طیف وسیعی از کاربردهای مختلف است.تضمین آرامش ذهن و راحتی در محیط های مختلف.




پارامتر فنی

جزئیات اتصال JUTAI IR-20

برای نصب سلول نور IR-20M، لطفاً این دستورالعمل های مرحله به مرحله را دنبال کنید:

1. دسترسی به داخل: پانل جلویی سلول نور را بلند کنید تا به اجزای داخلی آن دسترسی داشته باشید.

2. ورودی کابل و تثبیت پایه: کابل ها را در اسلات های خانه مربوطه خود قرار دهید و پایه سلول نور را به طور محکم به دیوار متصل کنید.

3. نصب روی دیوار یا سطح فلزی:

   • در صورت نصب روی دیوار، سه سوراخ 5 ø سوراخ کنید و لنگرهای پیچ مناسب را وارد کنید.
   • برای نصب بر روی سطوح فلزی، سه سوراخ 3 ø برای پیچ های خود را سوراخ کنید.

4. اتصال: کابل های لازم را متصل کنید و سلول نوری را با ولتاژ بین 12 و 24 ولت DC / AC تغذیه کنید.

5. اطمینان از موقعیت مناسب: اطمینان از موقعیت مناسب، تراز و اتصال سلول نورپردازی. LED قرمز در گیرنده باید خاموش بماند اگر همه چیز به درستی تنظیم شده باشد.وقتی که اشعه مادون قرمز قطع میشه، چراغ قرمز روشن می شه

6. پوشش با پنل جلویی: پس از تایید اتصال، سلول نور را با پنل جلویی پوشش دهید. آن را به طور محکم وارد کنید تا متوقف شود و سپس آن را به طور ایمن ببندید.

7. سیستم آزمایش: سیستم را با قطع چند بار اشعه مادون قرمز برای بررسی پاسخ رله آزمایش کنید.

8. پنل جلویی را ایمن کنید: در نهایت، پنل جلویی را با استفاده از پیچ های ارائه شده در محل خود ایمن کنید.

پیروی از این مراحل به دقت نصب و عملکرد مناسب سلول نور IR-20M را تضمین می کند.
