حسگر فوتو الکتریکی سیم دار قابل تنظیم ضد نور خورشید برای دروازه های صنعتی بزرگ 30 متر

حسگر فوتو الکتریکی سیم دار قابل تنظیم ضد نور خورشید برای دروازه های صنعتی بزرگ 30 متر

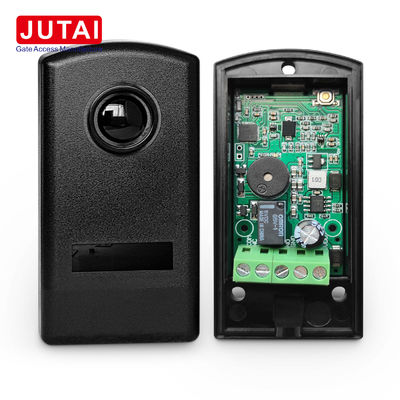

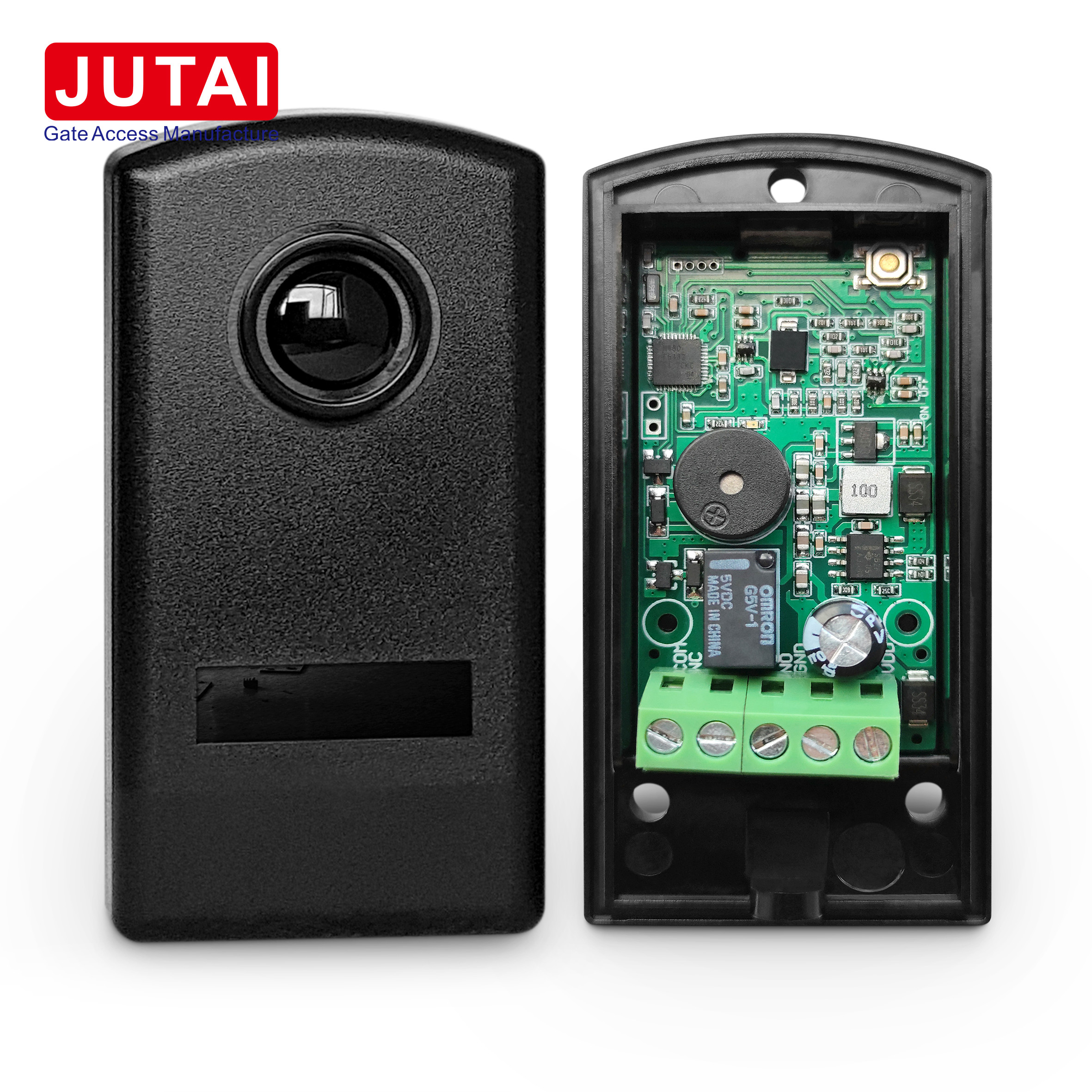

حسگر پرتو مادون قرمز JUTAI IR-20M

ویژگی ها

1. تشخیص از راه دور: تا 30 متر در نور خورشید در فضای باز.
2. حساسیت بالا: قادر به تشخیص دقیق اشیاء بسیار کوچک یا حرکات ظریف است.
3. زمان پاسخ سریع: این سنسورها زمان پاسخ بسیار سریع دارند، که آنها را برای برنامه هایی که نیاز به تشخیص سریع دارند مناسب می کند.
4. مقاومت بالا در برابر تداخلات: طراحی شده برای مقاومت در برابر تداخلات نور محیطی (مانند نور خورشید یا چراغ های خودرو) ، اطمینان از عملکرد پایدار.
5. نصب آسان: معمولاً برای نصب و تراز آسان طراحی شده است، نصب و نگهداری کاربر را تسهیل می کند.

درخواست ها

1. درب های خودکار و سیستم های کنترل دسترسی: برای تشخیص افراد یا وسایل نقلیه عبور می شود و به طور خودکار باز و بسته شدن درب ها را کنترل می کند.
2. سیستم های امنیتی: در برنامه های امنیتی، آنها ورود غیرمجاز را تشخیص می دهند، که معمولا برای محیط، پنجره و درب استفاده می شود.
3. اتوماسیون صنعتی: در خطوط تولید و کمربند های حمل و نقل برای تشخیص موقعیت و حرکت اشیاء، کنترل عملیات ماشین آلات استفاده می شود.
4. مدیریت پارکینگ: در پارکینگ ها برای تشخیص ورود و خروج وسایل نقلیه، کنترل دروازه های مانع یا نظارت بر اشغال فضای پارکینگ استفاده می شود.

دستورالعمل نصب

1. دسترسی به داخل: پانل جلویی سلول نور را باز کنید تا به اجزای داخلی آن دسترسی داشته باشید.
2. ورودی کابل و تثبیت پایه: کابل ها را در سوراخ های مربوطه قرار دهید و پایه سلول نور را به طور محکم به دیوار متصل کنید.
3. نصب روی دیوار یا سطح فلزی:
   • برای نصب در دیوار، سه سوراخ 5 میلی متری سوراخ کنید و لنگرهای پیچ مناسب را وارد کنید.
   • برای سطوح فلزی، سه سوراخ 3 میلی متری برای پیچ های خودکار سوراخ کنید.
4. اتصال: کابل های لازم را متصل کنید و سلول نور را با ولتاژ بین 12 و 24 ولت DC / AC تغذیه کنید.
5. موقعیت مناسب را تضمین کنید: سلول نور را به درستی تنظیم کنید. LED قرمز در گیرنده باید خاموش بماند اگر به درستی تنظیم شده باشد. اگر پرتوی مادون قرمز قطع شود، LED قرمز روشن می شود.
6. پوشش با پنل جلویی: پس از تأیید اتصال، پنل جلویی را جایگزین کنید، اطمینان حاصل کنید که به طور محکم در محل قرار دارد.
7. سیستم آزمایش: چند بار اشعه مادون قرمز را قطع کنید تا پاسخ رله را بررسی کنید.
8. پنل جلویی را ایمن کنید: در نهایت، پنل جلویی را با پیچ های ارائه شده ایمن کنید.

پیروی از این مراحل، نصب و عملکرد مناسب سلول عکاسی IR-20M را تضمین می کند.

با استفاده از سلول های نورپردازی تحت-سرمه ای JUTAI IR-20، قابلیت اطمینان بالایی را تجربه کنید.

• فاصله تشخیص پایدار: تشخیص فوق العاده پایدار و قابل اعتماد بیش از 20 متر را ارائه می دهد.
• لامپ های مادون قرمز با کیفیت بالا: از مارک های مشهور آلمانی برای اطمینان از فاصله ثابت و مقاومت نور استفاده می کند.
• رله های قابل اعتماد: دارای رله های مارک Omron ژاپن است که سازگاری را با مارک های مختلف اپراتور درب تضمین می کند.
• تکنولوژی نصب سطح (SMT): دقت و ثبات تولید دسته را از طریق استانداردهای کیفیت سختگیرانه تضمین می کند.

مزایا و ویژگی های آن

حمایت جامع

هر بسته شامل یک راهنمای استفاده انگلیسی با نمودار های نشان داده شده است، که راهنمای جامع برای نصب و پیکربندی بدون تلاش را ارائه می دهد.

نتیجه گیری

به طور خلاصه، حسگر پرتو مادون قرمز JUTAI IR-20 امنیت بی نظیر و قابلیت های گوناگون را در کاربردهای مختلف ارائه می دهد، اطمینان از آرامش ذهن و راحتی در محیط های متنوع را تضمین می کند.




پارامتر فنی

جزئیات اتصال JUTAI IR-20

برای نصب سلول نور IR-20M لطفاً دستورالعمل های مرحله به مرحله زیر را دنبال کنید:

1. به داخل وارد شو:

   • پانل جلوي سلول فتو را بلند کن تا به اجزای داخلی آن دسترسی داشته باشی.

2. ورودی کابل و تثبیت پایه:

   • کابل ها را در سوراخ های مورد نظر قرار دهید و پایه سلول را محکم به دیوار متصل کنید.

3. نصب روی دیوار یا سطح فلزی:

   • در صورت نصب روی دیوار، سه سوراخ 5 ø سوراخ کنید و لنگرهای پیچ مناسب را وارد کنید.
   • برای نصب بر روی سطوح فلزی، سه سوراخ 3 ø برای پیچ های خود را سوراخ کنید.

4. ارتباط برقرار کنید:

   • کابل های لازم را وصل کنید و سلول نور را با ولتاژ بین 12 و 24 ولت DC/AC تغذیه کنید.

5. از موقعیت مناسب اطمینان حاصل کنید:

   • موقعیت درست، تراز و اتصال سلول نور را بررسی کنید.
   • چراغ قرمز روی گیرنده باید خاموش بماند اگر همه چیز به درستی تنظیم شده باشد.
   • وقتی که پرتوی مادون قرمز قطع می شود، دی ای دی قرمز روشن می شود.

6. پوشش با پنل جلویی:

   • وقتی که اتصال ها تایید شد، سلول نور را با پنل جلویی بپوشانید.
   • به طور محکم واردش کنید تا متوقف شود، و سپس آن را محکم ببندید.

7. سیستم تست:

   • برای اطمینان از پاسخ صحیح رله، سیستم را با قطع چند بار اشعه مادون قرمز آزمایش کنید.

8. پنل جلو امن:

   • در نهایت، پانل جلویی را با استفاده از پیچ های ارائه شده در جای خود قرار دهید.

با پیروی از این مراحل، شما می توانید نصب و عملکرد مناسب سلول نور IR-20M را تضمین کنید.

دستورالعمل نصب:

1. محل نصب را آماده کنید: مکان مناسبی را برای نصب JUTAI IR-20 20 متر با سیم زیر قرمز انتخاب کنید.اطمینان از اینکه منطقه بدون مانع است و پوشش مطلوب برای تشخیص را فراهم می کند.

2. موقعیت نصب: سلول نوری مادون قرمز را در ارتفاع و زاویه ای نصب کنید که حداکثر پوشش و محدوده تشخیص را فراهم کند.هدف از یک سطح نصب پایدار و امن برای جلوگیری از هر گونه حرکت یا عدم تراز.

3. اتصالات سیم کشی: سیم های سلول نوری مادون قرمز را بر اساس نمودار سیم کشی یا راهنمای کاربر ارائه شده متصل کنید.از عایق مناسب و اتصال امن برای جلوگیری از هر گونه مشکل الکتریکی اطمینان حاصل کنید.

4. منبع برق: یک منبع برق پایدار را در محدوده ولتاژ مشخص شده (معمولاً 12-24 ولت DC) به سلول نوری مادون قرمز ارائه دهید. قطب و ولتاژ را دوبار بررسی کنید تا از آسیب رساندن به واحد جلوگیری شود.

5. هماهنگی و آزمایش: پس از نصب و تغذیه، لامپ های مادون قرمز را هماهنگ کنید تا اطمینان حاصل شود که آنها به یکدیگر رو به رو هستند و فاصله تشخیص نیازهای شما را برآورده می کند.آزمایش سلول تصویری با جلوگیری از پرتوی مادون قرمز و بررسی پاسخ رله.

6. تنظیم دقیق: در صورت لزوم، تنظیمات تراز و حساسیت فوتوزل مادون قرمز را برای بهینه سازی عملکرد آن و به حداقل رساندن آژیرهای غلط یا تشخیص های از دست رفته تنظیم کنید.

7. نصب ایمن: پس از تأیید عملکرد صحیح، سلول نور قرمز را با استفاده از سخت افزار نصب ارائه شده به طور ایمن در محل خود قرار دهید.اطمینان حاصل کنید که تمام اتصالات محکم هستند و واحد از عوامل محیطی محافظت می شود.

با رعایت دقیق این دستورالعمل های نصب، شما می توانید با قابلیت اطمینان و عملکرد سطح بالا از سلول های تحت قرمز 20 متری JUTAI IR-20 تجربه کنید.ارائه امنیت بی نظیر و راحتی برای نیازهای شما.
