دستگاه تشخیص حلقه دو لوله برای شمارش وسایل نقلیه تشخیص مدیریت پارکینگ

دستگاه تشخیص حلقه دوقلو برای شمارش وسایل نقلیه تشخیص مدیریت پارکینگ

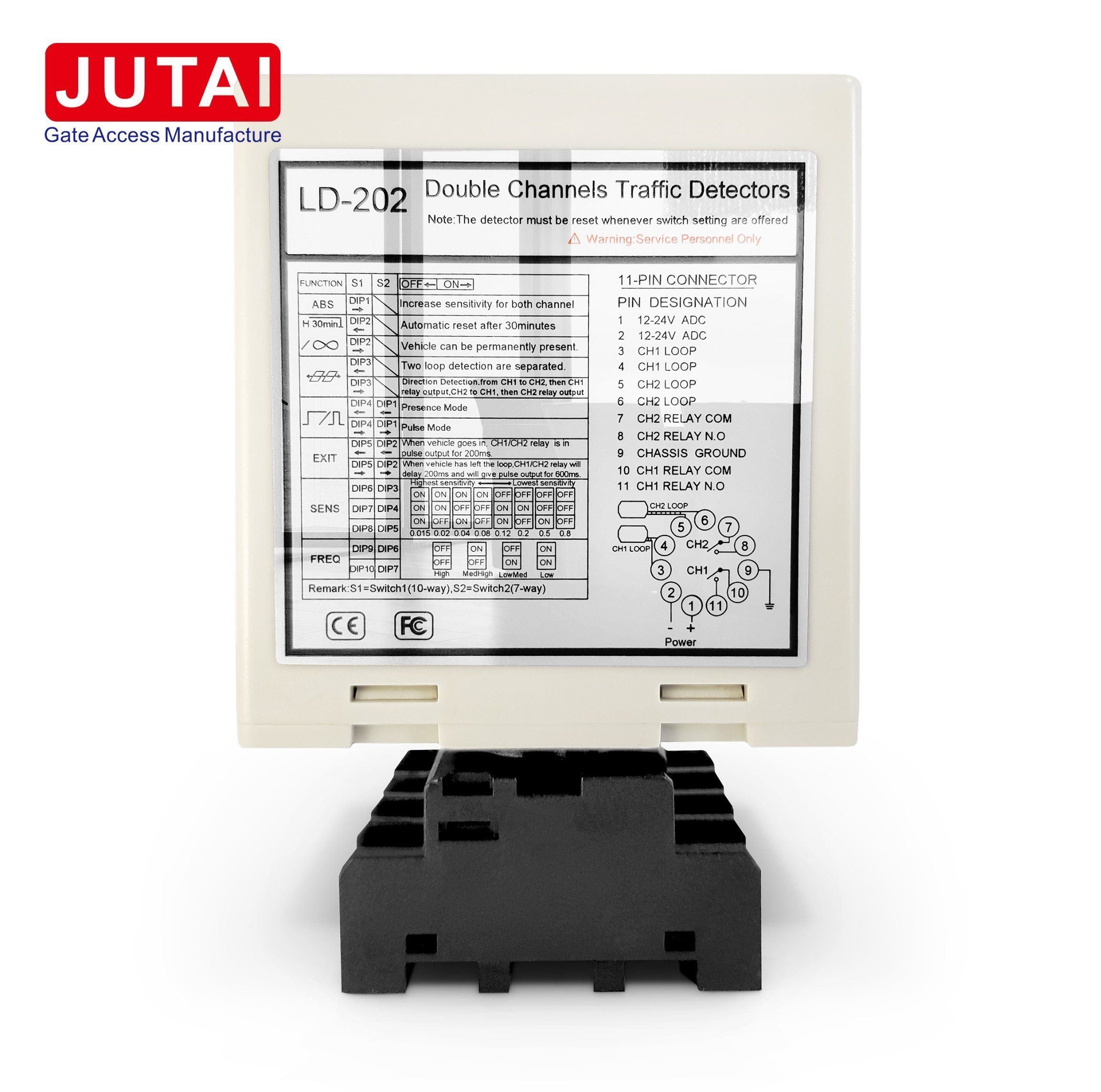

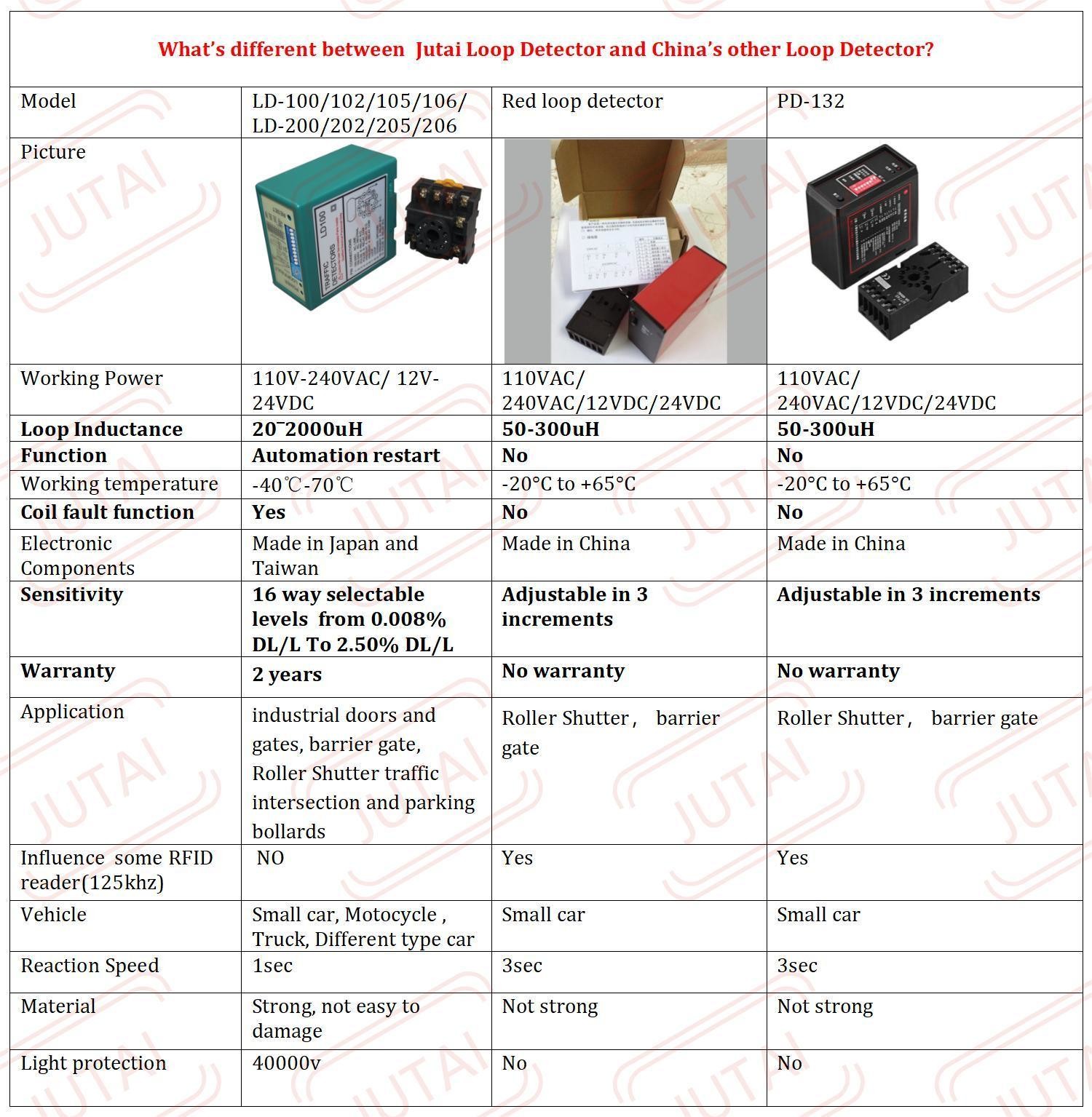

نام محصول:دو کانال Loop Detector برای پارکینگ بوم مانع دروازه 110-240VAC (48 به 63Hz)

مزایا:

1. طیف وسیعی از سنجش و حساسیت بالا: تشخیص دقیق وسایل نقلیه مختلف را با طیف وسیعی از سنجش از 15 تا 2000μH و حساسیت بالا تضمین می کند.

2. عملکرد تنظیم مجدد خودکار: ثبات و قابلیت اطمینان سیستم را با تنظیم مجدد خودکار در صورت خرابی بهبود می بخشد و مداخله دستی را از بین می برد.

3. تشخیص جهت: فعال سازی دقیق بر اساس جهت حرکت خودرو، افزایش کنترل بر عملکرد دروازه.

4. حفاظت از صاعقه 40000V: محافظت قوی در برابر صاعقه تضمین ماندگاری و قابلیت اطمینان طولانی مدت.

5. طیف گسترده ای از محیط های عملیاتی: عملکرد پایدار در شرایط آب و هوایی سخت، کار در محدوده وسیع دما از -40 °C تا +70 °C.

عملکرد:

1. تشخیص وسیله نقلیه: با استفاده از فناوری سنجش تحرک، به طور دقیق وسایل نقلیه را بر اساس تغییرات تحرک در حلقه های ناشی از جرم فلزی وسیله نقلیه تشخیص می دهد.

2. تشخیص جهت: جهت حرکت خاص خودرو را برای کنترل دقیق باز شدن دروازه و جریان ترافیک شناسایی می کند.

3. تنظیم مجدد خودکار: مداخله دستی را با تنظیم مجدد خودکار در صورت خرابی از بین می برد و عملکرد مداوم سیستم را تضمین می کند.

4. خروجی رله: سیگنال های خروجی رله را در هنگام تشخیص وسیله نقلیه فراهم می کند، کنترل دروازه، مدیریت چراغ راهنمایی و شمارش وسیله نقلیه را تسهیل می کند.

کاربردها:

1. سیستم های مدیریت ترافیک: وسایل نقلیه را در تقاطع ها، اتاق های پرداخت هزینه و ورودی/خرید پارکینگ برای کنترل ترافیک موثر تشخیص می دهد.

2. اتوماسیون دروازه: باز و بسته شدن دروازه ها را در محیط های مسکونی، تجاری و صنعتی خودکار می کند.

3. امکانات پارکینگ: ورود و خروج وسایل نقلیه، شمارش وسایل نقلیه و اجرای قوانین پارکینگ در پارکینگ ها و گاراژ ها را مدیریت می کند.

4. کنترل دسترسی: اجازه ورود وسیله نقلیه به مکان های امن مانند جوامع محصور، تاسیسات صنعتی و پایگاه های نظامی را می دهد.

5. کنترل چراغ راهنمایی: تغییرات چراغ راهنمایی را بر اساس حضور و جهت خودرو ایجاد می کند و جریان ترافیک را بهینه می کند.

6. شمارش وسایل نقلیه: شمارش وسایل نقلیه را برای مطالعات ترافیک ، نظارت بر اشغال پارکینگ و تجزیه و تحلیل ترافیک خرده فروشی انجام می دهد.

ارتباطات

شاخص ها و سوئیچ ها:

لامپ قدرت (قرمز):روشن می شود وقتی "power on" روشن می شود.

• مستمر: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان دهنده یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه است.
• چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است. CH2 تشخیص LED:
• مستمر: نشان دهنده شناسایی وسیله نقلیه است.
• چشمک زدن آهسته: نشان دهنده یک مدار کوتاه حلقه یا پیچ های ناکافی پس از حلقه است.
• چشمک زدن سریع: نشان دهنده یک مدار باز حلقه یا پیچیدگی های بیش از حد پس از حلقه است.

انتخاب حساسیت:

تنظیمات حساسیت و فرکانس با استفاده از یک سوئیچ 7 طرفه و تنظیمات سوئیچ 10 طرفه انجام می شود.کاربران می توانند از 8 تنظیمات مختلف با تنظیم موقعیت های سوئیچ غوطه ور بر اساس جداول ارائه شده انتخاب کنید. سوئیچ های دیپ 6، 7 و 8 حساسیت CH1 را کنترل می کنند، که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترین) می باشد. سوئیچ های دیپ 3، 4 و 5 حساسیت CH2 را کنترل می کنند، که از 0.8 (کمترین حساسیت) تا 0.015 (حساس ترين)

3. سوئیچ 1=S1: کانال 1 انتخاب تابع حلقه (سوئیچ 10 راه)

(1) ((سوئیچ 1) DIP 1 و DIP 2 افزایش حساسیت ویژه برای هر دو تریلر (هر دو کانال).

(2) ((سوئیچ 1=S1) D3، D4، D5 و (سوئیچ 2=S2) D1، D2 تنظیم عملکردهای ویژه (Mode1, 2, 3 تشخیص جهت. حالت 4, 5, 6 حالت عادی، دو تشخیص حلقه جدا هستند)

(3) ((مبدل 1=S1) D6 و D7 و D8 و (مبدل 2=S2) D3 و D4 و D5 تنظیم حساسیت CH1 و CH2 (انتخاب هشت سطح).

(4) ((سوئیچ 1=S1) D9 و D10 و (سوئیچ2=S2) D6, D7 تنظیم فرکانس (20K تا 100KHz).

* دکمه تنظیم مجدد: لطفا توجه داشته باشید: LD-200 باید هر بار که تغییر تنظیمات به سوئیچ های Dip انجام می شود، تنظیم مجدد شود.

احتیاط های نصب و رفع مشکل:

1. اندازه برش کویل و دستورالعمل های جاسازی در نمودار سمت راست نشان داده شده است.
2. توصیه می شود از سیم های آهن مغناطیسی برای کویل القایی با طول کلی تا 500 متر استفاده شود.
3. اندازه برش کویل باید یک مستطیل با طول 1.0 تا 2.0 متر و عرض 0.8 تا 1.2 متر باشد و تا حد ممکن از زاویه های راست اجتناب شود.
4. مرور کلی نصب توصیه شده از پیچ های معمولی اصلی کویل:

در هنگام نصب، لطفا پلگ و سوکت محصول را در جهت عمودی نگه دارید

درخواست

جواهرات دو کانال JUTAI LD200/202:

• طراحی شده با عملکرد تشخیص جهت.
• مناسب برای موارد ورودی و خروجی یک کانال

ادغام با اجزای دیگر:

• به طور یکپارچه با کنترل کننده JUTAI One door متصل می شود (مدل: AC-11).
• سازگار با مانع دروازه JUTAI (مدل: BR-110).
• در ارتباط با خواننده RFID دور برد JUTAI کار می کند (مدل: PUHF-9).

عملکرد بهبود یافته با لوازم جانبی اضافی:

• از کویل های حلقه مقاومت با دمای بالا استفاده می کند (مدل: JTHT-11).
• تضمین عملکرد بهینه در محیط ها و شرایط مختلف.

کاربرد در سیستم های کنترل دسترسی:

• کاملا مناسب برای تنظیمات کنترل دسترسی ورود/خرید یک کانال
• امکان مدیریت و کنترل موثر دسترسی وسایل نقلیه در نقاط ورود و خروج را فراهم می کند.

سناریوهای استفاده متنوع:

• براي استفاده در پارکينگ ها، محله هاي محاصره شده، سايت هاي صنعتي و بيشتر
• انعطاف پذیری و سازگاری را برای پاسخگویی به نیازهای مختلف کنترل دسترسی فراهم می کند.

​

روند ورود:

• فعال سازی همزمان حلقه:

  • وقتی یک ماشین وارد محله یا پارکینگ می شود، هر دو حلقه به طور همزمان فشار داده می شوند.

• فعال کردن خواننده UHF:

  • آشکارگر حلقه دو کانال JUTAI (LD-200/202) خواننده UHF را که در ورودی قرار دارد، فعال می کند.

• کارت شناسايي:

  • خواننده UHF کارت ID را می خواند و آن را از طریق خروجی Wiegand به کنترل کننده (AC-11) منتقل می کند.

• بررسي شناسايي و باز کردن دروازه

  • کنترل کننده اعتبار شناسنامه را تأیید می کند و یک سیگنال رله برای باز کردن مانع دروازه ارسال می کند.

• ورودی وسیله نقلیه:

  • ماشين به داخل جامعه يا پارکينگ مي رود و بازوي مانع به طور خودکار در هنگام عبور از دروازه کاهش مي يابد.

• تضمین ایمنی:

  • آشکارساز حلقه ی یک کانال JUTAI (LD-100/102) عملکرد ایمنی و ضد شکستن را در طول فرآیند ورود تضمین می کند.

روند خروج:

• در حال عبور از داخل خواننده UHF:

  • وقتی یک ماشین از جامعه یا پارکینگ خارج می شود، از یک خواننده UHF داخلی عبور می کند.

• فعال کردن خواننده UHF:

  • LD-200 / LD-202 خواننده UHF را فعال می کند که کارت را می خواند و شناسه را به کنترل کننده ارسال می کند.

• بررسي شناسايي و باز کردن دروازه

  • کنترل کننده اعتبار شناسنامه را تأیید می کند و یک سیگنال رله برای باز کردن مانع دروازه برای خروج ماشین ارسال می کند.

• خروجی خودرو:

  • وقتی ماشین از دروازه عبور می کند، بازوی مانع به طور خودکار پایین می آید.

• اقدامات ایمنی:

  • LD-100/102 عملکرد ایمنی و ضد شکستن را در طول فرآیند خروج فراهم می کند.

تشخیص جهت:

• خلاصه عملکرد:

  • عملکرد تشخیص جهت LD-200/LD-202 تضمین می کند که آشکارگر حلقه دو کانال هنگامی که ماشین از یک خواننده UHF دیگر عبور می کند، سیگنال را دوباره فعال نمی کند.

• دقت ثبت:

  • این ویژگی تضمین می کند که تنها سوابق ورود یا خروج در سیستم ثبت می شود، افزایش دقت داده ها و بهره وری مدیریت.

آشکارگر حلقه دو کانال JUTAI LD-200/202 همچنین می تواند به عنوان دو آشکارگر حلقه یک کانال مستقل کار کند. این پیکربندی برای پارکینگ های استاندارد یک ورودی و یک ورودی مناسب است.که در هر دو ورودی و خروجی یک مانع و یک خواننده دوربرد وجود دارد..

در این تنظیم، یک کویل حلقه برای تحریک خواننده و خواندن کارت استفاده می شود، در حالی که کویل حلقه دیگر به عملکرد ضد شکستن مانع اختصاص دارد.با استفاده از LD-200/202 به عنوان دو آشکارساز حلقه مستقلاین تنظیمات برخی از هزینه های سخت افزاری مرتبط با استفاده از آشکارسازان جداگانه برای هر عملکرد را کاهش می دهد.

این قابلیت با فعال کردن ویژگی حالت کار مستقل LD-200/202 به دست می آید و به آن اجازه می دهد تا به طور موثر در این ظرفیت دوگانه کار کند.
