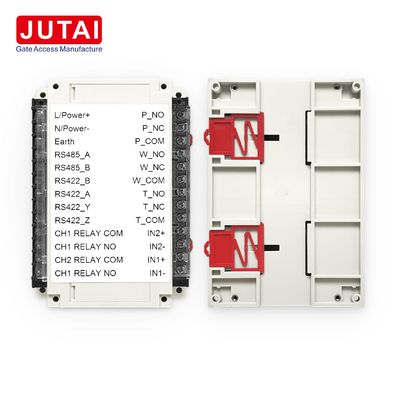

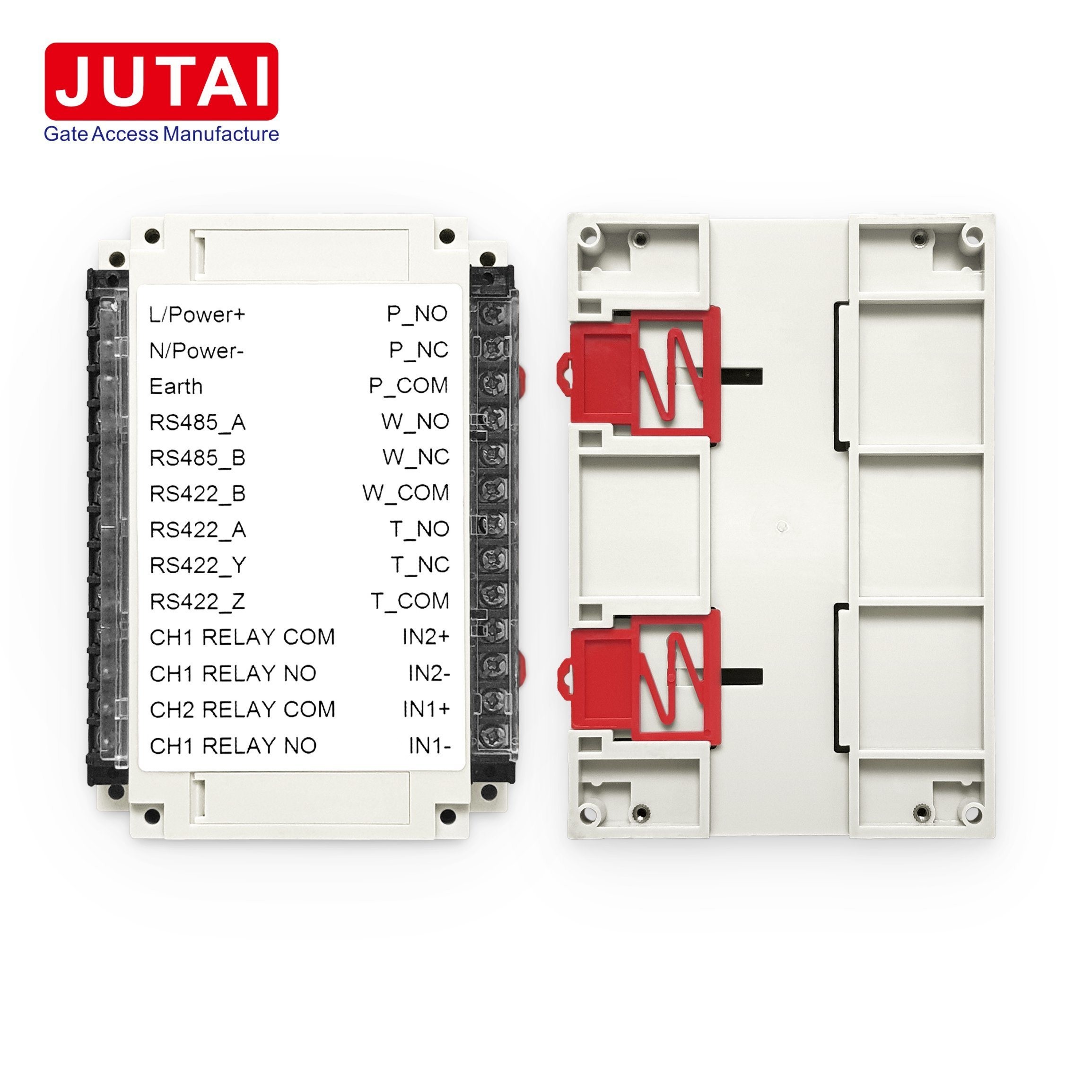

BR-101 کنترل کننده هوشمند چراغ راهنمایی

BR-101 T-No/Nc/COM کنترل کننده چراغ راهنمایی برای پارکینگ کنترل کننده هوشمند ترافیک

کنترل کننده ترافیک هوشمند
پروژه های مختلف برنامه کنترل کننده متفاوت است، ما چندین پروژه مختلف را برای مشتریان سفارشی کرده ایم. در واقع، ما فقط به مهندسان خود نیاز داریم تا با کنترل کننده مقابله کنند.لطفا با تیم ما در مورد هر گونه نیاز پروژه ارتباط برقرار کنید

راه حل های موفق پروژه مشتری وجود دارد:
راه حل 1
1ماشين ها هم در ورودي و هم در ورودي هستند
لیست محصولات:
2تا کنترل کننده ترافیک کوچک
چراغ های LED ترافیک 2 عدد
دو قطعه کشنده حلقه دو کانال
یک دستگاه آشکارساز تک حلقه
2 عدد چراغ هشدار
1 واحد دروازه مانع
کابل حلقه ای و خط برق
2اصول کار:
هنگامی که هیچ وسیله نقلیه در هر دو طرف وجود دارد، هر دو طرف نور سبز نشان می دهد، زمانی که یک ماشین وجود دارد
هنگام ورود CH1B به CH2B (یا هنگامی که یک ماشین وارد CH1A به CH2A می شود) ، آژیر W1 ((W2) صدا می کند.
در این نقطه چراغ LB سبز باقی می ماند (LA سبز باقی می ماند) ، در حالی که LA ((LB) از Turn red تشکیل شده است، هیچ وسیله نقلیه مجاز نیست، 3 ثانیه صبر کنید (6 ثانیه با کد شماره گیری).
اگر ماشین به سمت B (اتجاه A) ادامه دهد، پس از اینکه تعداد زیادی از وسایل نقلیه آزاد می شوند، مجبور می شود به چراغ قرمز تغییر دهد و 3 ثانیه صبر کند (6).
اگر هیچ وسیله نقلیه ای بعد از چند ثانیه با کد شماره گیری در جهت A (اتجاه B) عبور نکند، هر دو طرف در حالت چراغ سبز قرار دارند.
توجه: در هنگام وارد کردن CH2B در جهت B یا CH2A در جهت A به عنوان یک علامت محاسبه کنید.
راه حل 2
1ماشين ها براي سه ورودی و خروجي
لیست محصولات:
3 دستگاه کنترل ترافیک کوچک
چراغ های LED ترافیک 3 عدد
3 عدد کشنده حلقه دو کانال
یک دستگاه آشکارساز تک حلقه
۳ عدد چراغ هشدار دهنده
1 واحد دروازه مانع
کابل حلقه ای و خط برق
2اصول کار:
هنگامی که هیچ وسیله نقلیه ای در سه طرف وجود ندارد، هر سه طرف چراغ سبز را نشان می دهند، هنگامی که یک ماشین وارد CH1B به CH2B می شود، آژارهای W1 و W2 صدا می کنند.
در این زمان، چراغ LB هنوز سبز است، در حالی که LA و LC از سبز به قرمز تغییر می کنند، هیچ وسیله نقلیه مجاز نیست، 3 ثانیه صبر کنید (6 ثانیه با کد شماره گیری).
اگر تعداد بیشتری از ماشین ها در مسیر B باشند، پس از اینکه تعداد زیادی از ماشین ها آزاد می شوند، مجبور می شود به چراغ قرمز تغییر دهد و 3 ثانیه صبر کند (6).
اگر هیچ وسیله نقلیه ای در جهت A و جهت C پس از ثانیه ها عبور نکند (کد شماره گذاری)
همه طرف ها سبز هستن
توجه: در هنگام وارد کردن CH2B در جهت B یا CH2A در جهت A به عنوان یک علامت محاسبه کنید.

راه حل سوم
1براي يه ورودی و يه خروج
لیست محصولات:
دو عدد دروازه های مانع
دو تا چراغ راهنمایی هوشمند
4 عدد از آشکارسازان تک حلقه
1قطعه چراغ LED "SLOW"
1قطعه چراغ های ترافیکی LED "SLOW"+سبز
2اصول کار:

وقتی ماشین وارد حلقه 1 می شود، چراغ ورودی 6 و چراغ خروجی 5 نشان می دهد SLOW.

بعد از اينکه ماشين حلقه ي 1 رو ترک کرد، خروجي تاخير رله 6 ثانيه اي خواهد داشت.

بعد از 6s، چراغ 5 و 6 به سیاه تغییر می کند، چراغ 2 سبز است. (حالیت نور توسط خروجی رله یا فشار زمین تعیین می شود)

طرف ديگه هم کار ميکنه.
راه حل 4
برای ورود و خروج یکسان
لیست محصولات:
1 عدد دروازه مانع
1 عدد خواننده UHF
کنترل کننده چراغ هوشمند
چراغ های ترافیکی 2 عدد
دو قطعه کشنده حلقه دو کانال
یک دستگاه آشکارساز تک حلقه
کارت یا برچسب
اصل کار:
از ورودی تا خروج:
وقتی ماشین روی حلقه1 قرار می گیرد، و خواننده کارت را فعال می کند، خواننده کارت را می خواند، اگر کارت معتبر باشد، S1 سبز می شود، S2 قرمز می شود، و مانع باز می شود.
وقتي ماشين در حلقه 2 حرکت ميکنه S1 قرمز ميشه و S2 سبز ميمونه
وقتي ماشين از حلقه 2 عبور کرد، S1 سبز شد و S2 سبز باقی ماند.
اگه ماشين نباشه، رنگ سبز در ورودی و خروجي هميشه ادامه داره.
از ورودی به ورودی:
وقتي ماشين به حلقه 2 حرکت ميکنه، دتکتور حلقه مانع باز شدن رو فعال ميکنه، S2 سبز ميشه، S1 قرمز ميشه.
وقتی ماشین در حلقه 1 باشد، S2 قرمز می شود و S1 سبز باقی می ماند.
وقتی ماشین حلقه ی 1 را عبور می کند، S2 سبز می شود و S1 سبز باقی می ماند.
اگه ماشين نباشه، رنگ سبز در ورودي و خروجي هميشه ادامه داره.

راه حل 5
1براي يه دروازه
لیست محصولات:
1 عدد چراغ راهنمایی
کنترل کننده ی ترافیک هوشمند
2اصل کار:
هنگامی که ماشین فشار حلقه A، IU فعال شده و چراغ قرمز روشن است
IU قضاوت کنید که آیا ماشین ثبت شده است یا نه، اگر باطل است، پیچ باز نمی شود، و چراغ قرمز را روشن نگه دارید؛ هنگامی که ماشین چراغ قرمز را ترک می کند، خاموش می شود.
اگر معتبر باشد، چراغ قرمز خاموش، چراغ سبز روشن
هنگامی که خودرو از حلقه B عبور می کند، دروازه جاده بسته می شود و چراغ سبز خاموش می شود.
نمودار سیستم:
